Autor Thema:  model standards overrulen einstellungen in tools optoins? (448 mal gelesen)
kalanja
Mitglied
Entwicklungsing.


Sehen Sie sich das Profil von kalanja an!   Senden Sie eine Private Message an kalanja  Schreiben Sie einen Gästebucheintrag für kalanja

Beiträge: 1239
Registriert: 29.10.2001

Dell Precision M3800 Mobile Workstation
i7 2,2GHz - 16GB RAM
Nvidia Quadro K1100
Treiber: 353.62
Windows 10 Pro (x64)
V5 R21 x64 SP6

erstellt am: 04. Feb. 2005 14:33    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




hi!

ich habe mir unter tools options-general-display-thickness&fonts die strichstärken auf 1 pixel runtergedreht. das funktioniert soweit so gut.

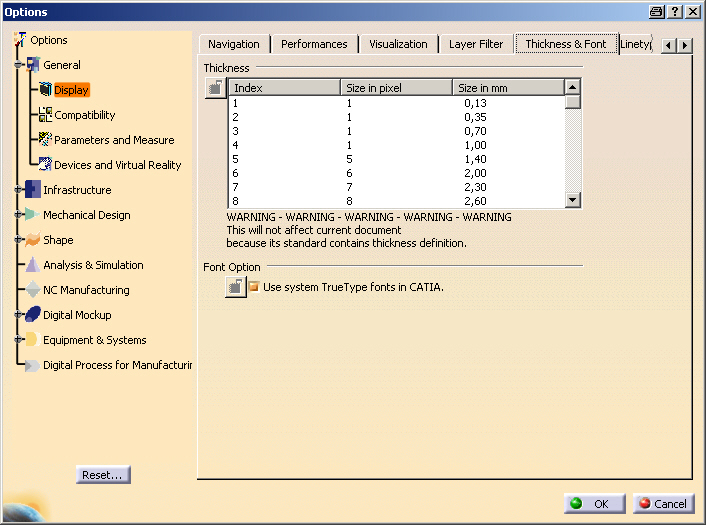

ich hab aber ein catproduct wo dies irgendwie ignoriert wird - siehe bild.
was ist gemeint mit: the standard of the current document? gibt's nun schon standards für jedes dokument (so wie die normal.dot bei word)?

wenn ja wo stehen die, und wie kann man die ändern?

in diesem product sind einige normprofile, welche mit der structural design workbench erstellt wurden. diese teile haben mir auch schon in anderer hinsicht probleme bereitet, daher vermute ich hier den/die übeltäter.

jedes andere part/product hält sich an die "globalen" standards mit dünner linienstärke, nur dieses nicht.

wie kann man diese verhalten abstellen?

mario
