Hallo zusammen

Ich habe mir einen Rahmen aus Stahlträgern für eine kleine, aber etwas längere Brücke in Catia V5 konstruiert.
Wie kann ich im FEM Modul die Druchbiegung durch Ihr Eigengewicht anzeigen lassen??

Gruß
Hugo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Als Belastung die Lineare Beschleunigung nehmen und  9,81m/s2 bei Beschleunigungsvektor eintragen. Als support den ganzen Körper selektieren.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Als Einspannung nehem ich feste einsapnnung an den Lagerstellen / Auflagepunkten???

Danke für die Info

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich weiß ja nicht wie Deine Brücke gelagert ist.
Normalerweise gibs ne feste Einspannung an einer Seite und ne Loslagerung an der anderen. Vielleicht gibt's noch Dehnungsfugen.
Ich müßte da mehr wissen um dir weiter Tips zu geben.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Mich interessiert die Durchbiegung beim Transport.
Wenn ich die Brücke an 4 Punkten (Endstellen der Träger) aufhänge - feste Einspannung an den Endstellen und muß ich die Richtung der Seile irgendwie angeben, oder wie ?

Beschleunigung mit 9,81m/s² ist klar
Kann ich mir auch die Verformung in mm Anzeigen lassen (nicht nur die Spannungen)?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Feste Einspannung würd ich neicht nehmen, gibt zu kleine Durchbiegung.
Ich würde vier Loslager nehmen die nur den Freiheitsgrad in Lastrichtung sperren.

Verformungen in mm anzeigen ist möglich. Klick den Button 2 unterhalb dessen für die Spannungsanzeigen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

FEMTest.zip

Geht so nicht wie ich möchte (Loslager läßt sich nicht definieren)
Habe als Anhang ein einfaches Beispiel gezeichnet.
Wie kann man dort diesen Weg gehen?
Hochheben und sehen wie es sich durchbiegt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

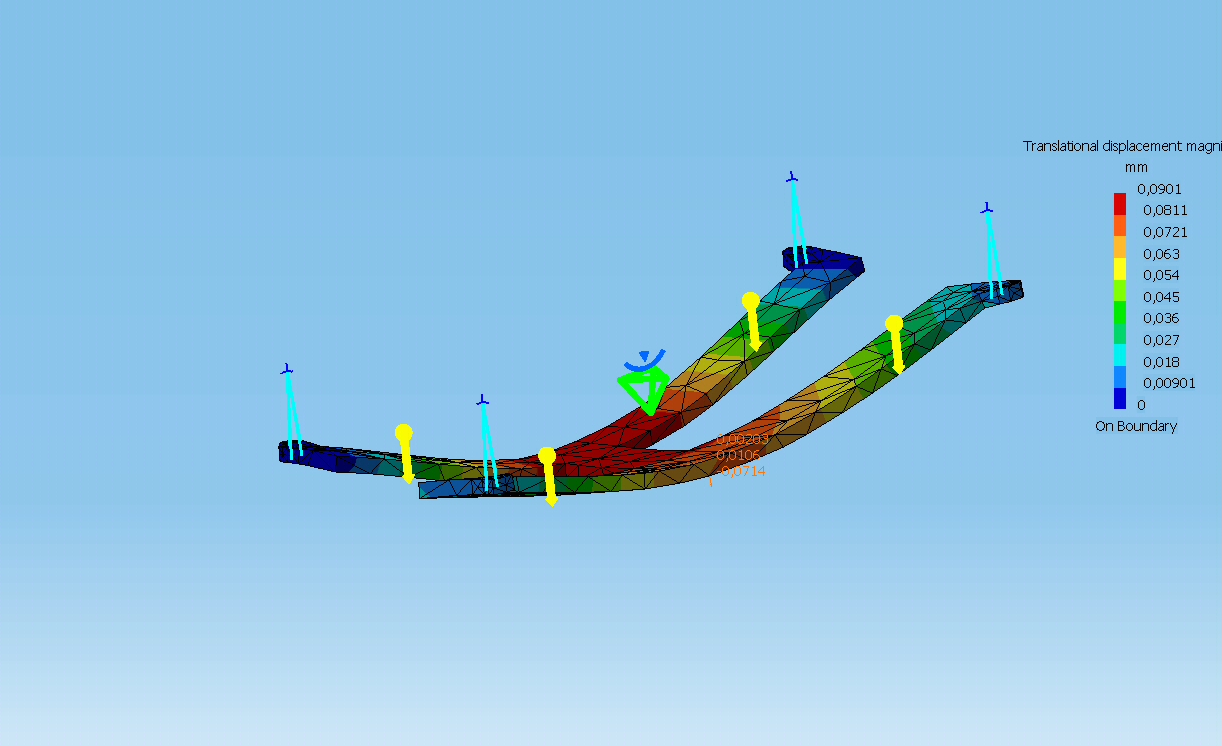

Ich hab über den vier Bohrungen Punkte konstruiert, diese dann in allen Linearen Freiheitsgraden gesperrt und die rotatorischen Freiheitsgrade freigegeben. Die Punkte hab ich mit einem Rigid Virtual Part mit den Bohrungen verbunden. Somit hast in etwa ein in vier Punkten aufgehängtes Teil mit vier unendlich steifen Stangen die gelenkig gelagert sind.  Anbei ein Bildchen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

kannst du die analysis datei auch zur verfügung stellen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Okay, hab die Seillagerung hier mit Ball Joints gemacht, ist einfacher und genau dasselbe.

Klappt leider nicht, die Website erlaubt kein anhängen von Dateien dieses Typs. Sollte aber nicht so schwer sein die Analyse selbst zu erstellen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

kannst sie ja trotzdem an commander_hugo@gmx.de mailen
fange mit dem fem modul in catia erst an

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo nochmal

Leider funkt die Analysis File nicht ohne das org. Part
Kann Du mir nochmal Auflisten, wie ich bei dem Ding vorzugehen habe?
(Anleitung)

Danke für die Hilfe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Mache ich das ganze in der
Statikanalyse oder
Frequenzanalyse oder
Freien Frequenzanalyse

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

wenn du nur die durchbiegung durch eigengewicht willst würde ich nur eine statikanalyse machen.

mfg mnatthias

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

rechne zuerst nur deine Bauteilbelastungen mit Statik-analysen aus. Zuerst mal nur eigengewicht allein dann Verkehr allein dann windlast allein... und schauen wie die Spannungen/Verformungen aussehen. Danach die Lastfallkombinationen berechnen. Dann kannst du deine Bauteilquerschnitte optimieren da ja maximale Verformung/Spannung meistens vorgegeben sind von der Norm. Zum Abschluss dann noch die Eigenfrequenz der Konstruktion berechnen (Frequenzanalyse). Mehr fordert die Norm schaetze ich mal nicht. Nur wenn du es noch sehr genau wissen willst, kannst du noch eine Verformungsanalyse ueber einen zeitverlauf machen, zB bei wechselden Windlasten...
