Hallo!

Ich möchte zwischen zwei Skizzen ein Volumen erstellen. Ich habe mir beide Skizzen erstellt und diese mit dem "Loft"-Befehl verbunden.

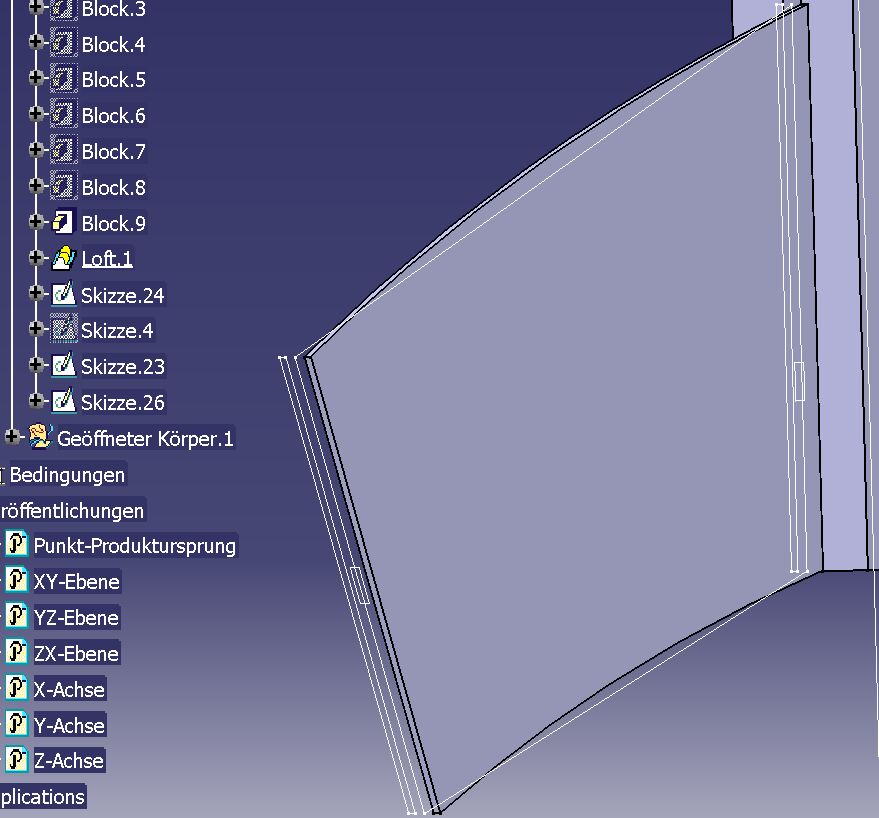

Mein Problem ist nun folgendes: Zwei Flächen sind rund statt direkt verbunden.

Wie bekomme ich die direkt verbunden? Danke schon im Voraus!
MfG René

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

DCN
Mitglied
Maschinenbauingenieur


Sehen Sie sich das Profil von DCN an!   Senden Sie eine Private Message an DCN  Schreiben Sie einen Gästebucheintrag für DCN

Beiträge: 516
Registriert: 23.01.2004

CATIA V5R19
Creo 2.0/4.0

erstellt am: 19. Aug. 2004 16:27    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Schwein 10 Unities + Antwort hilfreich

Hallo,

mit einer gerade Spine (leitkurve).

Gruß

Nguyen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Schwein
Mitglied
technischer Zeichner


Sehen Sie sich das Profil von Schwein an!   Senden Sie eine Private Message an Schwein  Schreiben Sie einen Gästebucheintrag für Schwein

Beiträge: 11
Registriert: 02.07.2004

erstellt am: 19. Aug. 2004 16:30    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Von wo nach wo müsste in meinem Beispiel diese Leitkurve führen und wie nutze ich diese Linie mit dem "Loft"-Befehl?
Sry für meine Anfängerfrage.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

CAD LEMHOEFER
Mitglied
CAD-Trainer / Berater / Systemadministrator


Sehen Sie sich das Profil von CAD LEMHOEFER an!   Senden Sie eine Private Message an CAD LEMHOEFER  Schreiben Sie einen Gästebucheintrag für CAD LEMHOEFER

Beiträge: 234
Registriert: 16.02.2002

erstellt am: 19. Aug. 2004 16:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Schwein 10 Unities + Antwort hilfreich

Hallo Rene,

offensichtlich stehen deine beiden Skizzen nicht parallel. Wenn du direkt (geradlinig) von der einen Skizze zur andenen deinen Solid erzeugen willst benötigtst du Führungskurven. Das sind in diesem Fall einfach Linien, die die Eckpunkte der Skizzen verbinden.

für einen so einfachen Klotz ist diese vorgehensweise zu umständlich. Du hast die zwei Skizzen gemacht, wo eine reichen würde. Warum skizzierst du nicht die "große Skizze" also das Trapez.

Gruß
Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Schwein
Mitglied
technischer Zeichner


Sehen Sie sich das Profil von Schwein an!   Senden Sie eine Private Message an Schwein  Schreiben Sie einen Gästebucheintrag für Schwein

Beiträge: 11
Registriert: 02.07.2004

erstellt am: 19. Aug. 2004 17:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Michael!

Vielen dank für Deine Erklärung. Du hast recht, die Skizzenebenen sind nicht pararell. Also um mit Loft diese geradlinien zu verbinden, müsste ich also eine dritte Skizze mit den beiden Aussenkanten erstellen. Ich hoffe, ich habe das so richtig verstanden.

Ich hatte hierfür in meinem Beispiel den "Loft"-Befehl genutzt, weil mir dieser im ersten Augenblick als am sinnvollsten erschief. Nach längerem Probieren "musste" ich es über drei Skizzen und einer Extrusion erzeugen.
MfG René

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

DCN
Mitglied
Maschinenbauingenieur


Sehen Sie sich das Profil von DCN an!   Senden Sie eine Private Message an DCN  Schreiben Sie einen Gästebucheintrag für DCN

Beiträge: 516
Registriert: 23.01.2004

CATIA V5R19
Creo 2.0/4.0

erstellt am: 19. Aug. 2004 17:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Schwein 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von Schwein:
Hallo Michael!

... Also um mit Loft diese geradlinien zu verbinden, müsste ich also eine dritte Skizze mit den beiden Aussenkanten erstellen. Ich hoffe, ich habe das so richtig verstanden.

MfG René

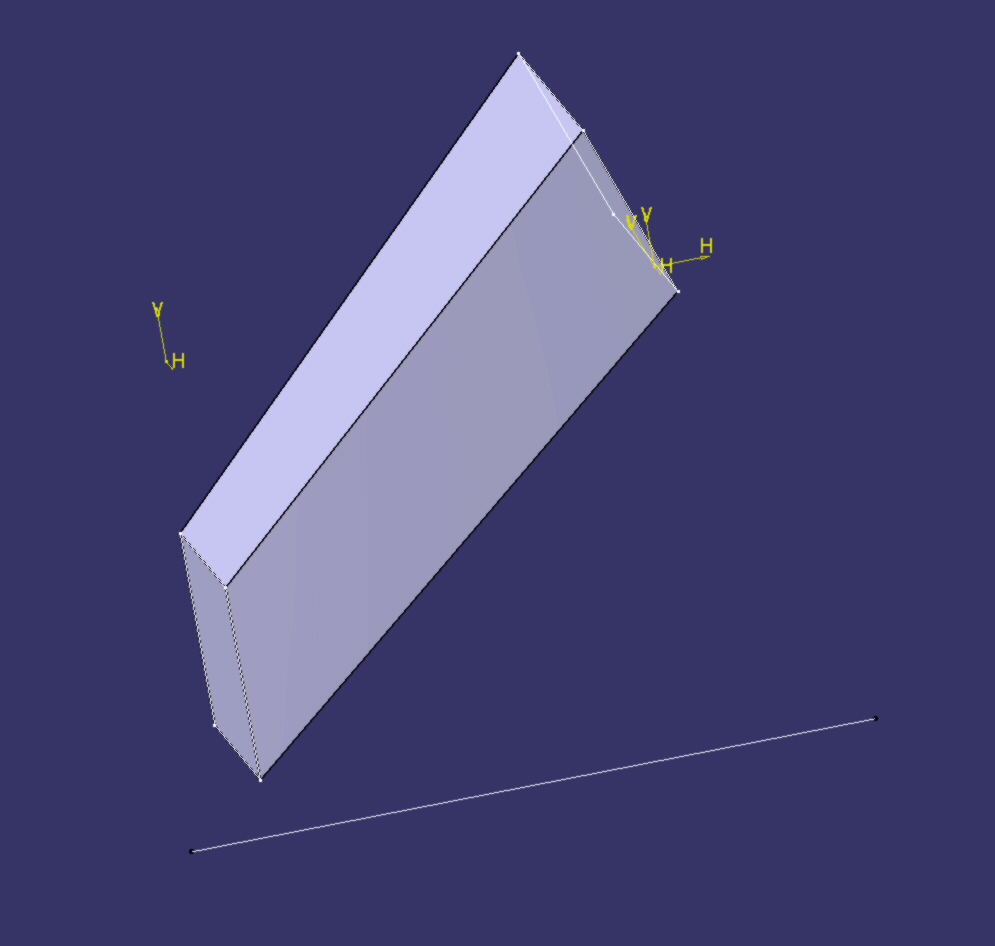

alles hat Michael schon erklärt. Nur zu deiner Frage mit Spine noch ein Bild.

Gruß

Nguyen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
