Ich bin's nochmal

Brauche nun nochmal euren Rat:

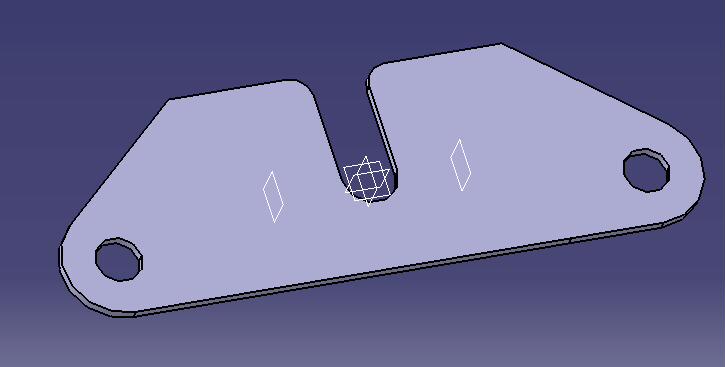

Das Blech auf dem Bild ist eine Abwicklung, diese soll nun an den beiden zusätzlichen Ebenen (links & rechts) um 90° mit R1,5 nach vorne gebogen werden. Wie stelle ich das am einfachsten an?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

3d.jpg flat.jpg

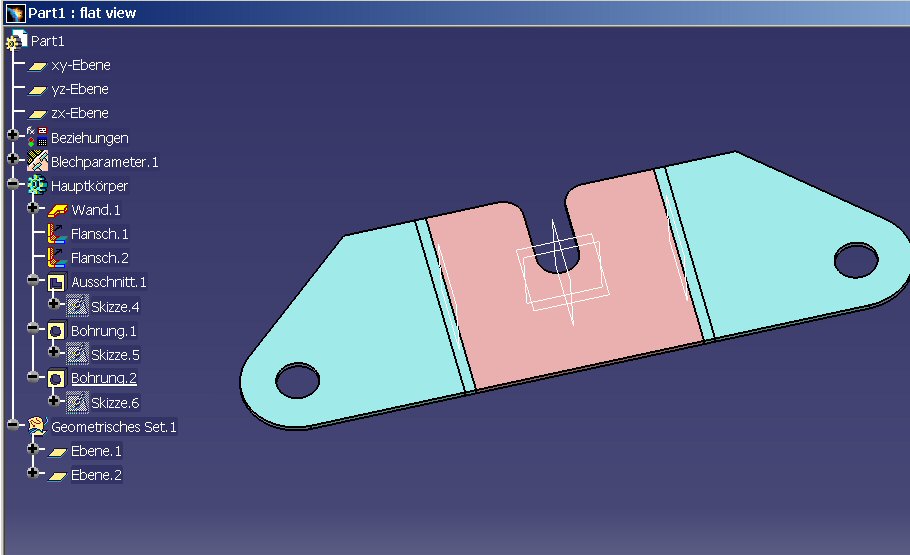

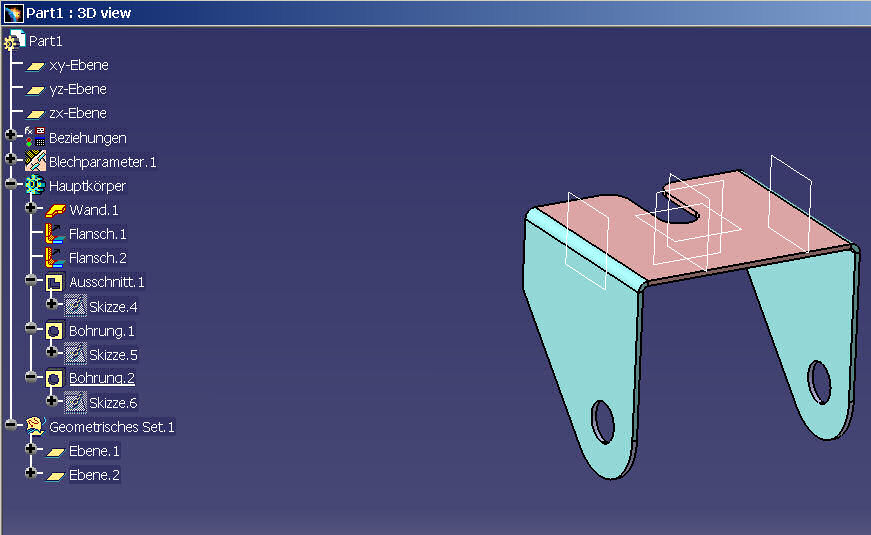

Mit Sheetmetal eine leichte Übung,
sieh beide Skizzen, das sagt eigentlich alles.

Tschuess DX_Willi

------------------
Catia V5R12 SP6
Catia V5R13 SP3

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke für Deine Antwort, leider werde ich aus den beiden Zeichungen nichz ganz schlau. Die Begrenzungen an den beiden zusätzlichen Ebenen, sollen wohl den Bereich der Biegung darstellen. Doch wie erstelle ich diese? Eine kompakte schrittweise Anleitung wäre super, wenn es nicht zuviel Arbeit macht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Welche Catiaversion und welche Lizenzen stehen dir zur
Verfügung?

Eigentlich sagt der Baum in den beiden Bildern alles aus.

DX_Willi

------------------
Catia V5R12 SP6
Catia V5R13 SP3

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Version ist CatiaV5 R12, Lizenzen weiss ich nicht genau da hier alles über die Schule läuft und ich nur kleiner Anwender bin. Beim ersten Einrichten hatte ich aber eine Lv1 oder so ähnlich als Lizenz aktiviert.

Vielleicht langt es schon, wenn Du mir erklärst wie ich die Wand erstellen kann. Da hänge ich etwas in den Seilen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ich würde das Teil in Generativ Shape Design als surface erstellen und dann eine Shickness darauf machen

das Shape modell am besten nach der Form der innenkannten aufbauen - die 2 ansätze und löcher wegschneiden dann die Shickness als Materialdicke - FERTIG

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Sheetmetal1.jpg Sheetmetal2.jpg

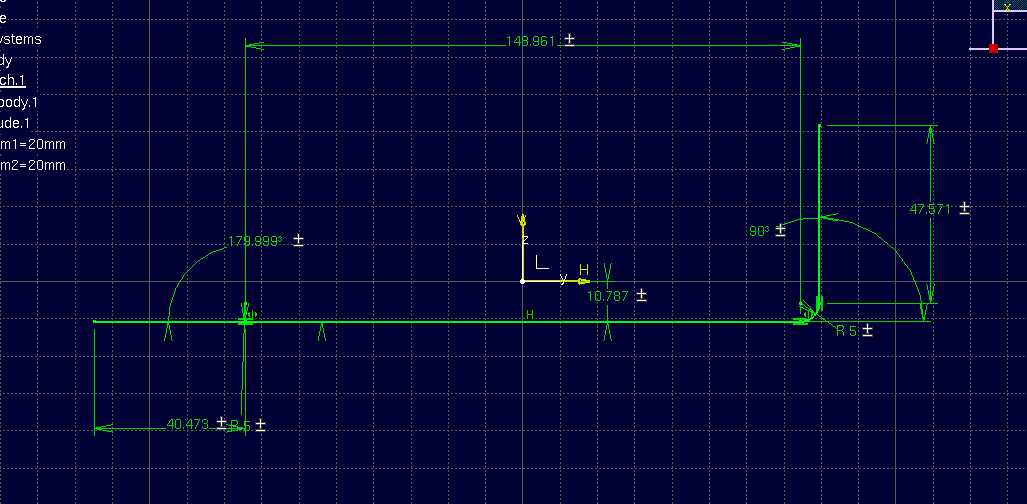

Hi, es kann auch eine klappbare Skizze als neutrale Faser verwendet werden:
gruß Jan
Die Längen müssen jedoch über Formeln berechnet werden(Teilkreis)

[Diese Nachricht wurde von Jasiu am 13. Aug. 2004 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich weiss nun wo mein Fehler liegt. Ich habe im normalen Part Design eine Skizze angefertigt, diese als Block extrudiert und dann versucht zu biegen.
Nun habe ich im Sheel Metal Design eine Wand (Mittelteil)konstruiert und link wie rechts einen Flansch angesetzt. Die Maße stimmen auch soweit. Einzig die Abschrägung an den Flanschen bereitet noch leichte Schwierigkeiten die ich nun mal in Angriff nehme.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hab das Teil nun fertig.

Danke nochmal an alle für die Hilfestellung.
