Autor Thema:  Begrenzte Kantenverundung (222 mal gelesen)
Carrier
Mitglied
Angehender Luftfahrttechniker


Sehen Sie sich das Profil von Carrier an!   Senden Sie eine Private Message an Carrier  Schreiben Sie einen Gästebucheintrag für Carrier

Beiträge: 19
Registriert: 11.08.2004

Catia V5 R12
Catia V5 R12 SP5

erstellt am: 11. Aug. 2004 15:21    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Hallo,
wie man sieht bin ich ein Frischling hier im Rorum. Hoffe dass ich hier eine Menge lernen und in Catia umsetzen kann. Und bitte nicht gleich hauen wenn ich was falsch mache oder vergesse ;-)

Mein Problem:

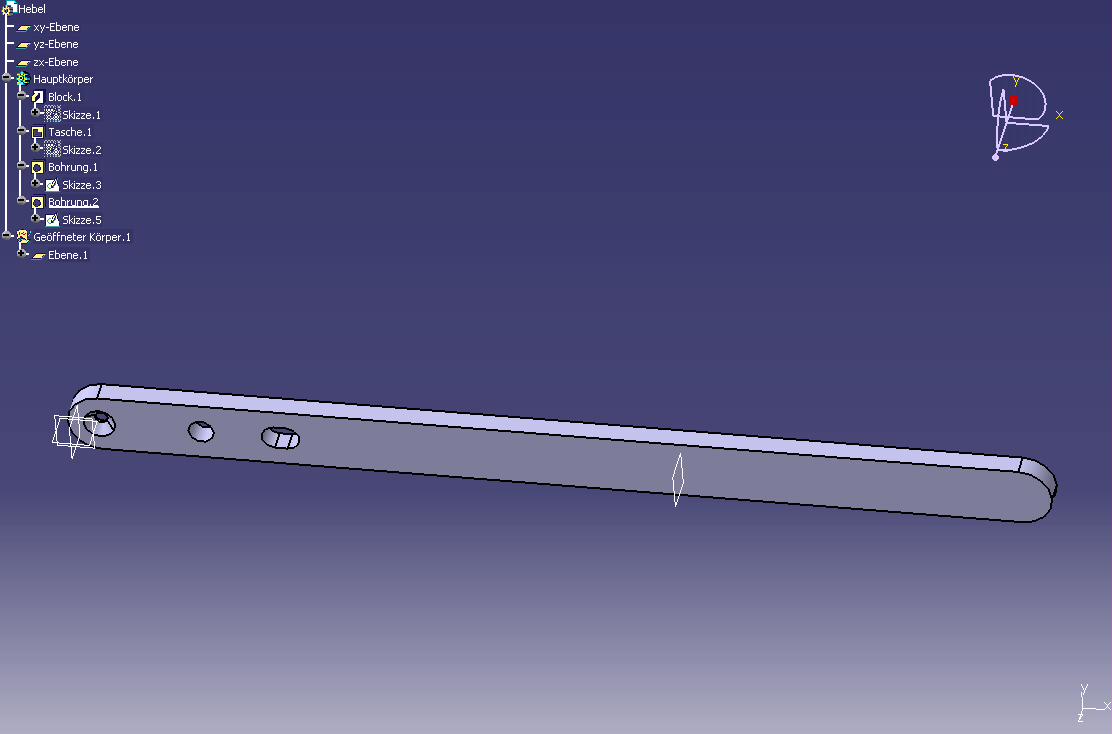

Ich habe einen Hebel gezeichnet (Quader, 310mm lang, 20mm hoch, 7mm dick, an den Enden mit R10 abgerundet), nun möchte ich 4 Kanten auf einer Länge von 120mm abrunden (von der rechten Seite aus gemessen).
Die oberen 2 Kanten mit R3,5 und die unteren beiden mit R1,5.
Wie stelle ich das am besten an?


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Henning Behn
Mitglied



Sehen Sie sich das Profil von Henning Behn an!   Senden Sie eine Private Message an Henning Behn  Schreiben Sie einen Gästebucheintrag für Henning Behn

Beiträge: 49
Registriert: 03.08.2004

 erstellt am: 11. Aug. 2004 15:32    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Carrier 10 Unities + Antwort hilfreich
Wenn Du keinen variablen Radius nehmen willst, am besten das Bauteil splitten, verrunden und wieder zusammenfügen!

Gruß Henning

------------------
Stell Dir vor, es geht ... und keiner kriegt's hin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Catrin
Ehrenmitglied
Ingenieurin Maschinenbau/Informatik


Sehen Sie sich das Profil von Catrin an!   Senden Sie eine Private Message an Catrin  Schreiben Sie einen Gästebucheintrag für Catrin

Beiträge: 1928
Registriert: 12.12.2000

HP EliteBook 8560w
Windows 7 / V5R19SP3 / NX 8.5

erstellt am: 11. Aug. 2004 15:37    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Carrier 10 Unities + Antwort hilfreich



Erzeuge Dir 1 Ebene bei dem Mass 120.

Selektiere das Icon Verrunden (Fillet) und benutze den Schalter More
Gib als Limit Element die erzeugte Ebene an.

Gib noch den Verrundungsradius ein und selektiere die Kante, die mit diesem Radius verrundet werden soll.

Achte auf den Pfeil an der Ebene, der anzeigt, welche Seite der Ebene wirklich als Grenze benutzt wird.

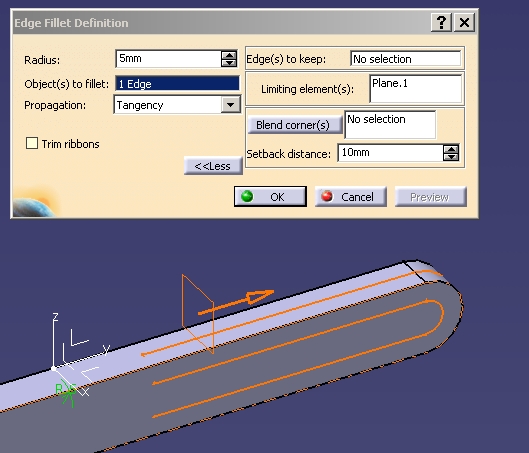

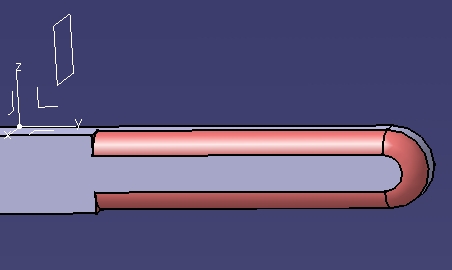

siehe Bilder 1+2 http://ww3.cad.de/foren/ubb/uploads/Catrin/verrund.1.jpg http://ww3.cad.de/foren/ubb/uploads/Catrin/verrund.2.jpg

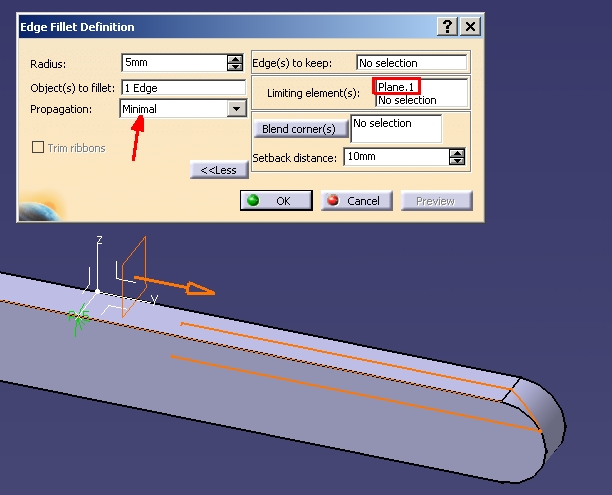

Falls wirklich nur eine Kante verrundet werden soll, den Schalter Propagation auf minimal setzen (Pfeil im Bild 3).

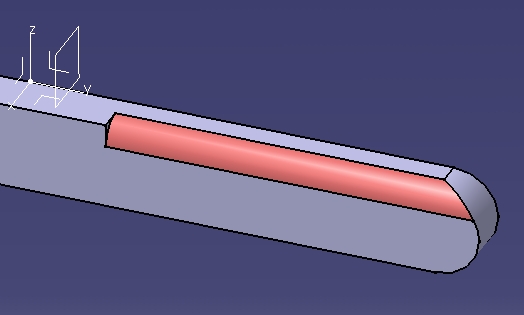

http://ww3.cad.de/foren/ubb/uploads/Catrin/verrund.3.jpg http://ww3.cad.de/foren/ubb/uploads/Catrin/verrund.4.jpg
Gruss
Catrin

------------------
CATIS GmbH                  38444 Wolfsburg
catrin.eger@catis.de        www.catis.de

[Diese Nachricht wurde von Catrin am 11. Aug. 2004 editiert.]

[Diese Nachricht wurde von Catrin am 11. Aug. 2004 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Carrier
Mitglied
Angehender Luftfahrttechniker


Sehen Sie sich das Profil von Carrier an!   Senden Sie eine Private Message an Carrier  Schreiben Sie einen Gästebucheintrag für Carrier

Beiträge: 19
Registriert: 11.08.2004

Catia V5 R12
Catia V5 R12 SP5

erstellt am: 11. Aug. 2004 17:33    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Habe das nun geschafft. Danke an euch.
