Hallo,

ich muss ein Bauteil für mein Studium bauen und komme nicht weiter. Kann mir bitte jemand sagen, wie ich einen Freistich baue bzw zeichne?
Wenn es geht, eine genaue Erklärung, weil wir bis jetzt noch nicht wirklich viel gelernt haben ( nur bisschen was im Sketcher, Blöcke Bohrungen etc.)

Und dann würde ich gerne wissen, ob es irgendwie möglich ist, eine Bohrung zu spiegeln, ohne das ganze Bauteil zu nehmen. Ich finde dazu nichts.

Ich habe die Version V5 R10 zur Verfügung.

Gruß und Danke

harle

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Einen Freistich würde ich in der 3D-Geometrie überhaupt nicht erzeugen. Der wird einfach in der Zeichnung als Text an die entsprechende Kante angezogen.

Bohrung spiegeln:
- Funktion Spiegeln in "Transformationskomponenten"
- Bohrung im auswählen (zur Sicherheit gegen Verklicken im Baum)
- Dann Ebene zum Spiegeln auswählen
Fertig

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Kann ich das Ganze auch an einer Achse bzw Linie spiegeln?

Wenn das Bauteil schon vom Grundriss fertig ist, kann ich ja schlecht an einer Ebene spiegeln.

Gruß

harle

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Du kannst Dir auch ne neue Plane erstellen und zum Spiegeln nutzen oder das Ganze um 180° um eine Achse rotieren lassen wenn dies aus symetriegründen möglich ist.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo SebWaider

Warum sollte man einen Freistich im 3D nicht darstellen?
Bei uns werden die 3D Daten an CNC Maschinen übergeben und bei uns sagt eine Konstruktionsrichtlinie, das alles am 3D Volumen dargestellt sein muss.
Ob das aus Gründen von Performence sein muss weiß ich auch nicht.
Aber Du hast recht darstellen muß man es nicht, aber im Hinblick auf weitere Bearbeitung würde ich es anbringen.

Viele Grüße
Schröder

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ja, an CNC-Daten habe ich nicht gedacht, da hast du recht. (Der Frager hat mich irgendwie an meine Konstr.Entwürfe während dem Studium erinnert, da ist an Datensatz-Fertigung nicht zu denken).

Dann würde ich den Freistich aber nicht in die Skizze der Welle integrieren, sondern als NUT erzeugen. So kann man ihn dann ein und ausschalten wie man es braucht (falls nach dem 120. Freistich die Performance irgendwo im Keller ist).

Seb

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

die freistiche würde ich über powercopy oder udf lösen

---

Könnt ihr mal bisschen erklären was powercopy und udf sein soll?

Ich bin im 2. Semester und wir hatten nur 2mal eine Catia Übung, wo wir nicht wirklich viel gelernt haben. Script habe ich auch kein tolles.

Danke

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hast Du schon mal die Onlinehile von V5 mit diesen Begriffen befragt ?

Axel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Nein, wie bzw wo finde ich die?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

F1

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

achso, diese Hilfe meinst du.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

gib die begriffe einfach mal hier im forum in der suche-funktion ein

---


Ich wollte den Beitrag gleich mal nutzen um eine Frage los zu werden.

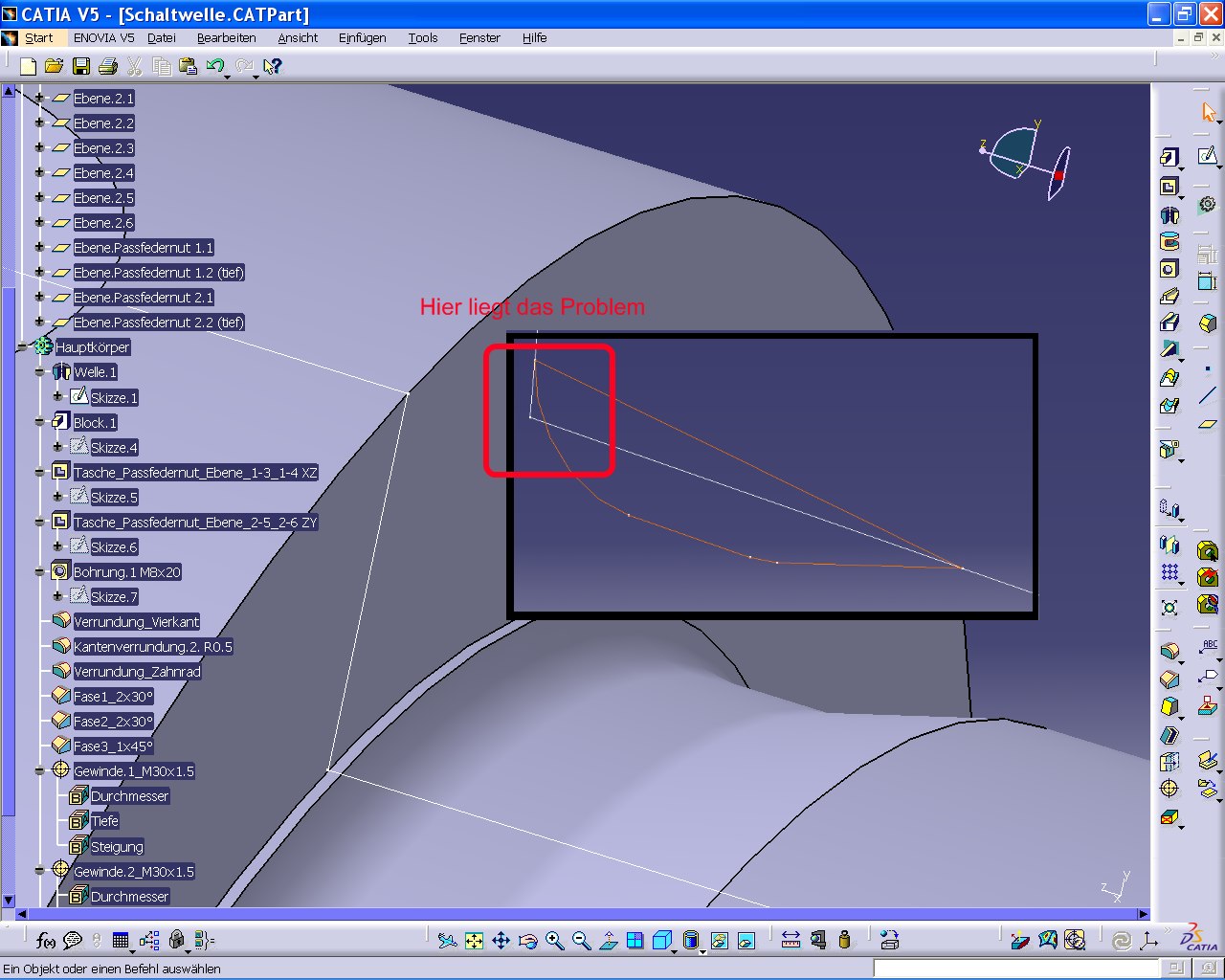

Wenn ich einen Freistich als Welle erzeuge geht das nicht richtig da die Welle gleichzeitig Material erzeugen und wegnehmen müsste seht euch einfach mein Bild an.

Wie löst ihr das im Arbeitsalltag?? Damit möglichst bloß ein Eintrag im Baum erscheint! über GSD? und wenn ja wie?



Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus

Hier ein Paar Lösungsansätze:

- Einfach einen Freistich DIN 509 - F wählen, da hat man das Problem nicht  .

- Ein Udf oder Powercopy für den Freistich erzeugen (aufwendig).

- Die Kontur des Freistichs als Rotationsfläche erzeugen, zu Körper konvertieren (Fläche schließen), boolesche Operation "Trennen und trimmen" anwenden (Zylindrische Fläche entfernen).

- Oder einfach akzeptieren, das der Freistich aus zwei Elementen besteht.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo zusammen,

eine Möglichkeit, einen Freistich sauber hinzubekommen, besteht darin, den Absatz daneben etwas größer zu gestalten (also in den späteren Freistich rein) und dann mit der Nut des Freistiches glecizeitig den Absatz in die richtige Länge zu bringen.

Viele Grüße,

CEROG

------------------
Inoffizielle CATIA-HIlfeseite
CATIA-FAQ
Inoffizielle Linux-Hilfeseite

http://www.cad-gaenssler.de

---

Wenn man so was konstruiert, sollte man daran denken, wie das Ganze gefertigt wird.

Also als erstes eine Welle erzeugen, die dem Rohteil sehr  nahekommt.
Und dann (wie beim Bearbeitungsschritt Drehen) den Freistich ausdrehen. Da wird auch kein Stoff hinzugefuegt, sondern  es wird davon ausgegangen, dass genuegend Material da ist.

Bei einem Methodik-Workshop meinte der Trainer mal:
"think in process !!!!"

Gruss
Catrin

------------------
--------------------------------------------------
