Autor Thema:  Bild erfassen - Geometrie und Strukturbaum (920 mal gelesen)
martin2
Mitglied
Konstrukteur


Sehen Sie sich das Profil von martin2 an!   Senden Sie eine Private Message an martin2  Schreiben Sie einen Gästebucheintrag für martin2

Beiträge: 1010
Registriert: 05.2002.27

Windows 11 / 64bit
CATIA V5-6R2018 bis V5-6R2023

erstellt am: 03. Feb. 2004 23:13    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo!
Wenn ich mittels "Tools-Bild erfassen" ein Bild von meinem Teil und dem Strukturbaum mache wird leider nur das Teil (ohne Strukturbaum) festgehalten.
Frage: Gibt's irgendwie eine Möglichkeit den Strukturbaum ebenfalls mit auf's Bild zu bekommen?

Die Bilderfassung sollte dabei mittels der Einstellung "Pixel" erfolgen, (nicht "Vektor") da ansonsten das Bild (bei mir zumindest) ziemlich "Bescheiden" aussieht.

P.S. Nach durchgeführter Suche im Forum werden einige "ältere" Themen genannt, die sich mit ähnlichen Problem beschäftigen. Kann es sein das dieses Problem nur Releaseabhängig ist? (habe R12 SP3 auf W2KWindows 2000)

Danke!
Martin


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

martin2
Mitglied
Konstrukteur


Sehen Sie sich das Profil von martin2 an!   Senden Sie eine Private Message an martin2  Schreiben Sie einen Gästebucheintrag für martin2

Beiträge: 1010
Registriert: 05.2002.27

Windows 11 / 64bit
CATIA V5-6R2018 bis V5-6R2023

erstellt am: 03. Feb. 2004 23:43    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo nochmal!
Bin inzwischen einen großen Schritt weitergekommen...
Wenn ich vor dem "Aufziehen" des zu erfassenden Rahmens auf "Bildschirmmodus" klicke funktioniert's.

Ein Restproblem hab ich aber trotzdem noch:
Wenn ich im NC-Bereich eine berechnete Operation mittels "Bild" simulieren lasse, so kann ich vorher nicht auf "Bildschirmmodus" klicken. (Feld ist gedimmt) Bemerkenswert: Wenn ich die Operation mittels "Kamera" bis zum Schluß ablaufen lasse, so ist das Feld anklickbar. Erklärung / Abhilfe hierzu ???

Gruß Martin!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Buhl
Mitglied
NC-Programmierer

Sehen Sie sich das Profil von Buhl an!   Senden Sie eine Private Message an Buhl  Schreiben Sie einen Gästebucheintrag für Buhl

Beiträge: 9
Registriert: 13.01.2004

erstellt am: 04. Feb. 2004 07:03    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für martin2 10 Unities + Antwort hilfreich

Hallo Martin,
NC-Operationen müssen berechnet sein, bevor das Ergebnis mit Bild dargestellt werden kann. Du schreibst zwar es wäre eine berechnete Operation, aber Catia zeigt manchmal im Baum ein "(berechnet)" an, obwohl die Operation in Wirklichkeit nicht auf dem aktuellsten Stand ist. Wenn Du sie mit dem Kamera Symbol simulieren lässt wird sie nämlich währenddessen berechnet.In so einem Fall rechtsklicken auf die Operation -> Operation berechnen -> erzwungene Berechnung, dann sollte das Bild-symbol wieder auftauchen.
Habe zwar zZt. kein Catia zur Hand, hoffe aber trotzdem Dir geholfen zu haben.
Grüße

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

kalanja
Mitglied
Entwicklungsing.


Sehen Sie sich das Profil von kalanja an!   Senden Sie eine Private Message an kalanja  Schreiben Sie einen Gästebucheintrag für kalanja

Beiträge: 1239
Registriert: 29.10.2001

Dell Precision M3800 Mobile Workstation
i7 2,2GHz - 16GB RAM
Nvidia Quadro K1100
Treiber: 353.62
Windows 10 Pro (x64)
V5 R21 x64 SP6

erstellt am: 04. Feb. 2004 08:31    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für martin2 10 Unities + Antwort hilfreich

hi martin!

wegen dem screenshot mit/ohne strukturbaum:
da gibt's in den options der screenshot funktion (icon wo die hand auf das papier zeigt - unter general) den button capture only geometry. wenn der gesetzt ist, dann wird der baum nicht mit abfotografiert.

mario

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

myTea
Mitglied
Ingenieur Fahrzeugtechnik


Sehen Sie sich das Profil von myTea an!   Senden Sie eine Private Message an myTea  Schreiben Sie einen Gästebucheintrag für myTea

Beiträge: 1344
Registriert: 22.07.2002

Catia V6 2014

erstellt am: 04. Feb. 2004 08:56    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für martin2 10 Unities + Antwort hilfreich

Zum Thema Screenshots kann ich ein Programm ausserhalb Catia sehr empfehlen: Hardcopy

Das Programm gibt´s unter www.hardcopy.de oder http://www.zdnet.de/downloads/programs/d/k/de0DDK-wc.html
Das Programm ist Freeware und damit kostenlos einzusetzen. Der Autor freut sich aber über ein Trinkgeld von 10 Euro.

Es bietet eine Vielzahl von Capturemöglickeiten. Beispielsweise kann es Eingabefenster Rendern,Icons, oder Iconleisten. Es ist daher hervorragend geeignet für diejenigen die öfters Documentationen erstellen.
Einzige Nachteile gegenüber der Catia Capturefunktion: es ist nur unter Windows verfügbar, und der Catia Hintergrund wird natürlich immer so dargestellt wie er auch im Catia aussieht, das heißt auf automatischen Weißen Hintergrund kann nicht gecaptured werden.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

martin2
Mitglied
Konstrukteur


Sehen Sie sich das Profil von martin2 an!   Senden Sie eine Private Message an martin2  Schreiben Sie einen Gästebucheintrag für martin2

Beiträge: 1010
Registriert: 05.2002.27

Windows 11 / 64bit
CATIA V5-6R2018 bis V5-6R2023

erstellt am: 04. Feb. 2004 18:02    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo!

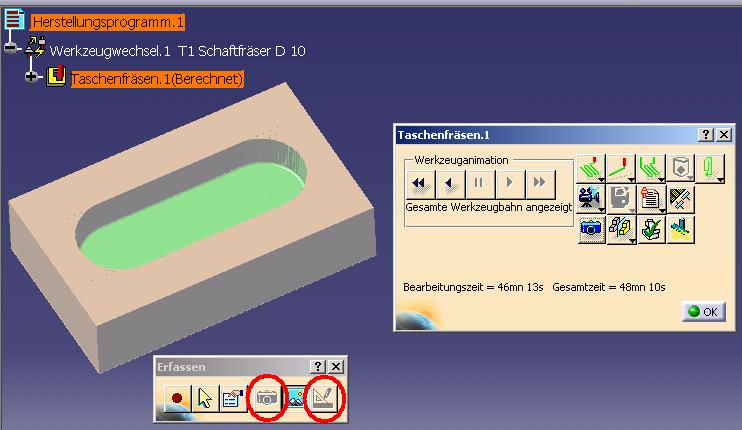

Sorry, leider klappt das bei mir einfach nicht. (siehe Anhang: die beiden Zeichen sind immer noch gedimmt)

Danke aber trotzdem für Eure Mühen!

P.S. Thema "HardCopy": Zufälligerweise wird das Programm bei uns sogar eingesetzt - ich persönlich bevorzuge jedoch einfach die "Druck-Taste".

Eventuell klappt's ja mit einem zukünftigen Release - der Fehler ist ja nicht so schwerwiegend...

Gruß Martin!
