Hallo!
Ich habe folgendes Problem:
Ich will auf einer zweifach gekrümmten Fläche eine Sicke erzeugen, die zum einen an ihrer Deckelfläche und zum anderen am Übergang zwischen der Sicke und der gekrümmten Fläche verrundet sein soll.
Das ist soweit kein Problem. Jetzt will ich allerdings die Orientierung der Sicke ändern, d.h. sie soll zum einen zum Krümmungsmittelpunkt der Fläche zeigen und als andere Variante in die entgegengesetzte Richtung der Fläche, also nach aussen zeigen.

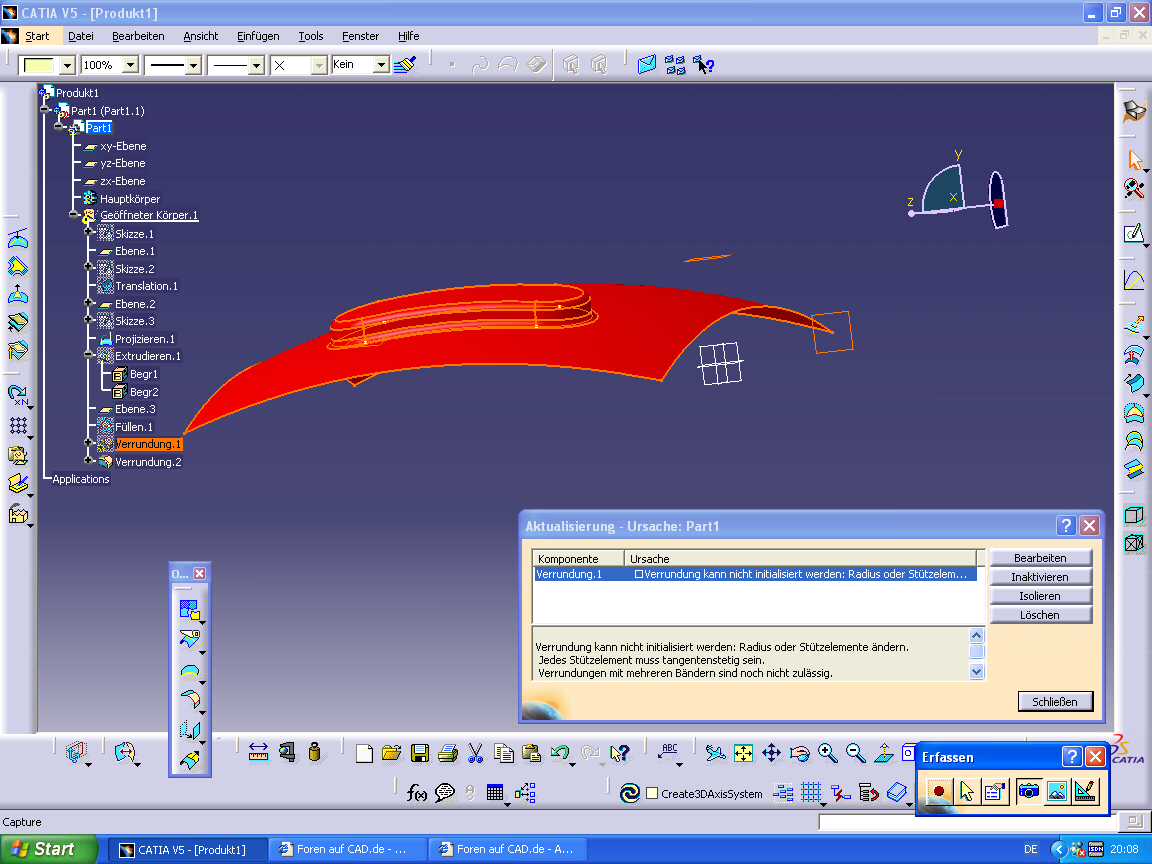

Ich bekomme bei dem Versuch, das Vorzeichen der Extrusion für die Sickenfläche ändern zu wollen leider sofort eine Fehlermeldung.

Ist das ganze überhaupt realisierbar??? Und wenn ja wie?

Eine zweites Problem, dass mir Kopfzerbrechen bereitet ist die Frage, ob es möglich ist, auf einer gekrümmten Fläche mehrere Sicken zu erzeugen, wobei ich jede beliebig ein- und ausblenden kann? Die Verrundung der Sicke mit der gekrümmten Fläche muss dabei allerdings gegeben sein.

Eine dritte und letzte Frage, die ich mir stelle ist die Frage, ob ich die Parameter, die ich zum steuern der Sicke erzeugt habe, als Assci.File rausschreiben kann. Damit soll dann eine Strukturoptimierung durchgeführt werden.

Bis dann
Svenne

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi, ich glaube hier würde eine kleine Skizze hilfreich sein :P

Gruß Mimi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo!
Ich habe folgendes Problem:
Ich will auf einer zweifach gekrümmten Fläche eine Sicke erzeugen, die zum einen an ihrer Deckelfläche und zum anderen am Übergang zwischen der Sicke und der gekrümmten Fläche verrundet sein soll.
Das ist soweit kein Problem. Jetzt will ich allerdings die Orientierung der Sicke ändern, d.h. sie soll zum einen zum Krümmungsmittelpunkt der Fläche zeigen und als andere Variante in die entgegengesetzte Richtung der Fläche, also nach aussen zeigen.
Ich bekomme bei dem Versuch, das Vorzeichen der Extrusion für die Sickenfläche ändern zu wollen leider sofort eine Fehlermeldung.
Ist das ganze überhaupt realisierbar??? Und wenn ja wie?

MfG
Svenne

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

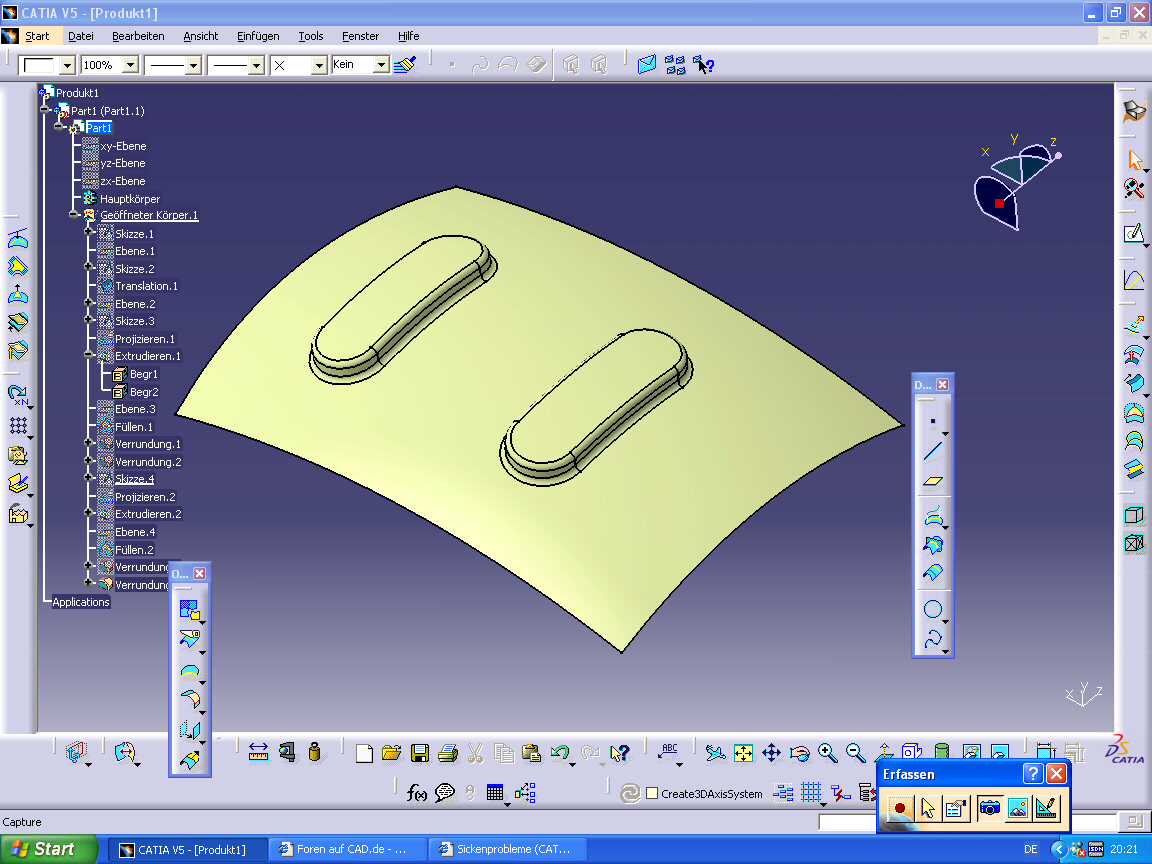

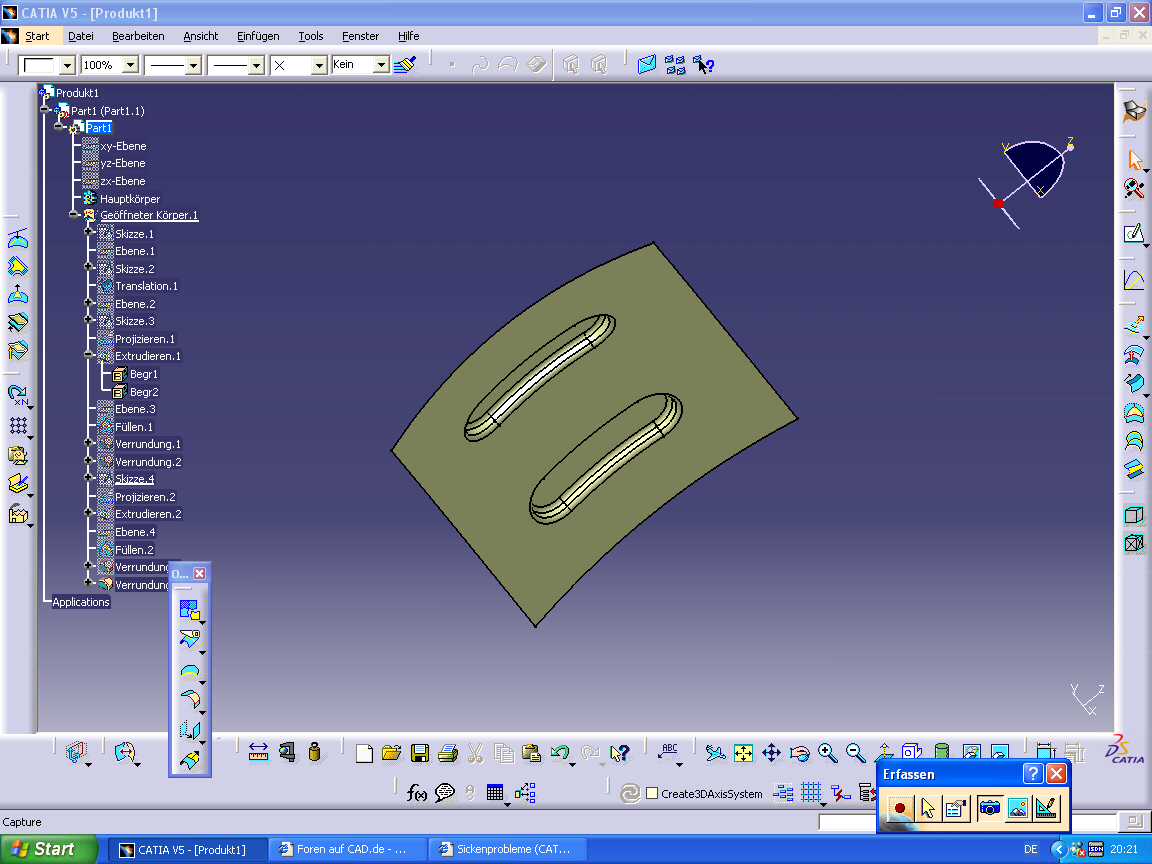

Sickenfeld_von_oben.jpg Sickenfeld_von_unten.jpg

Eine zweites Problem, dass mir Kopfzerbrechen bereitet ist die Frage, ob es möglich ist, auf einer gekrümmten Fläche mehrere Sicken zu erzeugen, wobei ich jede beliebig ein- und ausblenden kann? Die Verrundung der Sicke mit der gekrümmten Fläche muss dabei allerdings gegeben sein.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

sicke.zip

Hallo Sevenne24,
ist das Problem noch aktuell?
So einfach mit dem Umkehren der Sickenrichtung ist das nicht. Damit so etwas problemlos funktioniert ist etwas Aufwand notwendig. Wenn Du einfach das Vorzeichen umkehrst, woher weißt Du, dass die Fill-Fläche auf der richtigen Seite der Extrusion gemacht wird? Ich habe eine mögliche Lösung als Anhang beigelegt:
Die erste Fläche "Flaeche" ist die zweifach gekrümmte Fläche. Wobei die Form der Fläche egal ist. Danach kommt ein "Invert". D.h. es ist die gleiche Fläche, aber mit umgedrehter Flächennormale. Dann habe ich eine Linie auf die Fläche (nicht die Invertierte, die brauchen wir erst später) gesetzt um die Richtung der Extrusion zu definieren. Wichtig an dieser Stelle ist, dass die Linie von der Fläche abhängt. Wenn Du eine allgemeine Richtung wie die Z-Richtung willst wird's noch etwas komplizierter. Habe ich noch nicht probiert wie's dann geht. Dann kommt irgendwann die Extrusionsfläche. Von dieser wird die Boundary erzeugt (wichtig: auf die Fläche referenzieren, nicht auf die Edge (B-Rep!!)). Das Ergebnis besteht natürlich aus zwei Kurven. Damit CATIA immer weiß welche davon gilt wird ein Near erzeugt, mit einem Punkt auf der Linie. Aus dem nun eindeutigen Near kann die Fillfläche erzeugt werden. Das Ganze zusammenbauen und verrunden (Kantenverrundungen sind an dieser Stelle stabiler weil eindeutig) Nun kommt noch ein Split. Die große Fläche wird an der eben erzeugten getrennt. Damit auch hier eindeutig ist welche Seite behalten werden soll, wird eine Kante als "Element to keep" definiert. Das Ganze wieder verbinden und verrunden.
Nun kommt der Wechsel auf die andere Seite: Kontextmenü der ersten Fläche / Replace -> Invert-Element auswählen. Update und gut ist.
Andere (einfachere) Lösungen sind willkommen.

Mehrere Sicken auf eine Fläche und ein-/ausblenden: Geht meiner Meinung nur dadurch, dass Du die verschiedenen Flächen erzeugst. Am besten ab da, wo sie sich beginnen zu unterscheiden in jeweils einen eigenen Open Body. Dann kann mit Hide/Show das jeweils gewünschte Ergebnis angezeigt werden. Ist wahrscheinlich nicht unbedingt das, was Du Dir vorgestellt hast.

------------------
Viele Grüße
Jochen Kaestle
