Thema: Langloch in Skizze über Flächenschwerpunkt drehen (336 mal gelesen)

Svenne24
Mitglied
Dipl.-Ing. / Konstruktion

Senden Sie eine Private Message an Svenne24

Schreiben Sie einen Gästebucheintrag für Svenne24

Beiträge: 228
Registriert: 06.08.2003

erstellt am: 07. Nov. 2003 12:02

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:

Hallo!
Ich versuche ein Langloch (für eine Sicke) über den Flächenschwerpukt zu drehen.
Wie muss ich das in der Skizze definieren, so dass ich es später als Steuerparmeter verwenden kann?

MfG
Svenne

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

JochenD
Mitglied
Entwicklungsingenieur

Senden Sie eine Private Message an JochenD

Schreiben Sie einen Gästebucheintrag für JochenD

Beiträge: 50
Registriert: 22.08.2003

CATIA V5 R12SP2 Windows2000 SP3
CATIA V4.24FR4R2

erstellt am: 07. Nov. 2003 12:29

<-- editieren / zitieren -->

Unities abgeben:

Nur für Svenne24

hi svenne

du kannst zum beispiel eine der hauptachsen des langlochs durch den schwerpunkt legen, die position der achse mit nem winkel definieren und dam alle anderen bemaßungen an der achse aufhängen. Dann solltest du eigentlich in der Lage sein das loch beliebig um den schwerpunkt zu drehen. Ich hoffe ich hab das problem richtig verstanden. Wenn du die skizze ins forum stellen könntest würde das sicher helfen.

Gruß jochen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Svenne24
Mitglied
Dipl.-Ing. / Konstruktion

Beiträge: 228
Registriert: 06.08.2003

erstellt am: 08. Nov. 2003 13:18

<-- editieren / zitieren -->

Unities abgeben:


Hallo! Vielen Dank für deine Antwort.

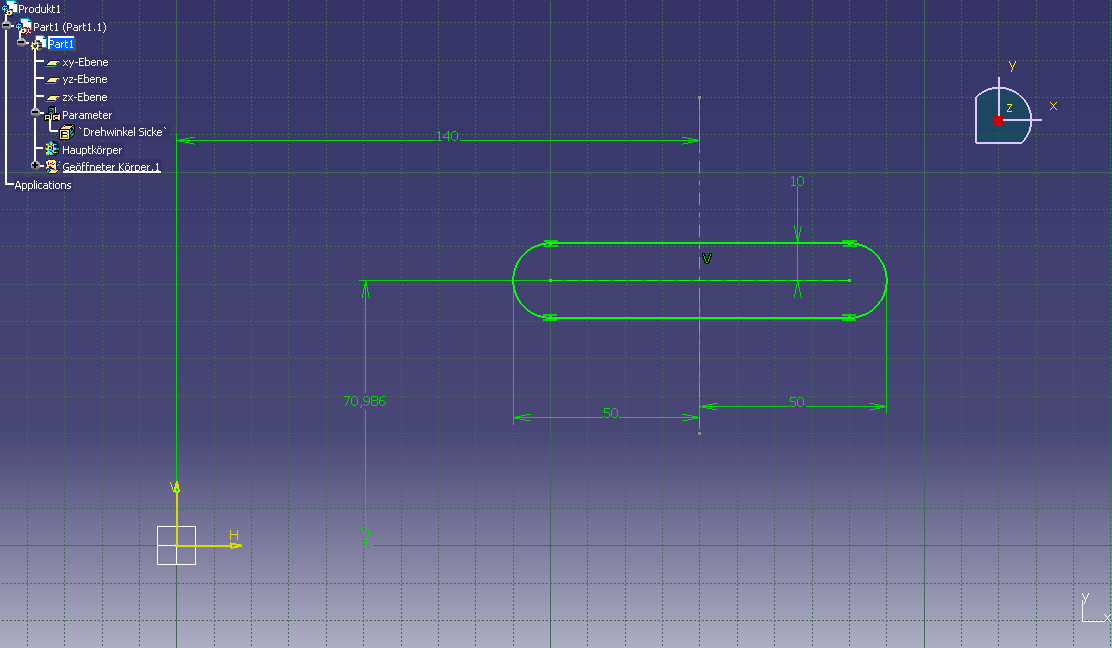

Ich hab jetzt ein Bild, dass mein Problem zeigt.
Allerdings ist nur die horizontale Achse Bestandteil der Langlochdefinition. Die vertikale Achse habe ich selbst eingebaut. Ich weiss aber nicht so genau, wie man das ganze jetzt richtig bemaßen soll.

MfG
Svenne

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

JochenD
Mitglied
Entwicklungsingenieur

Beiträge: 50
Registriert: 22.08.2003

CATIA V5 R12SP2 Windows2000 SP3
CATIA V4.24FR4R2

erstellt am: 10. Nov. 2003 14:34

<-- editieren / zitieren -->

Unities abgeben:

Nur für Svenne24


Hallo Svenne,

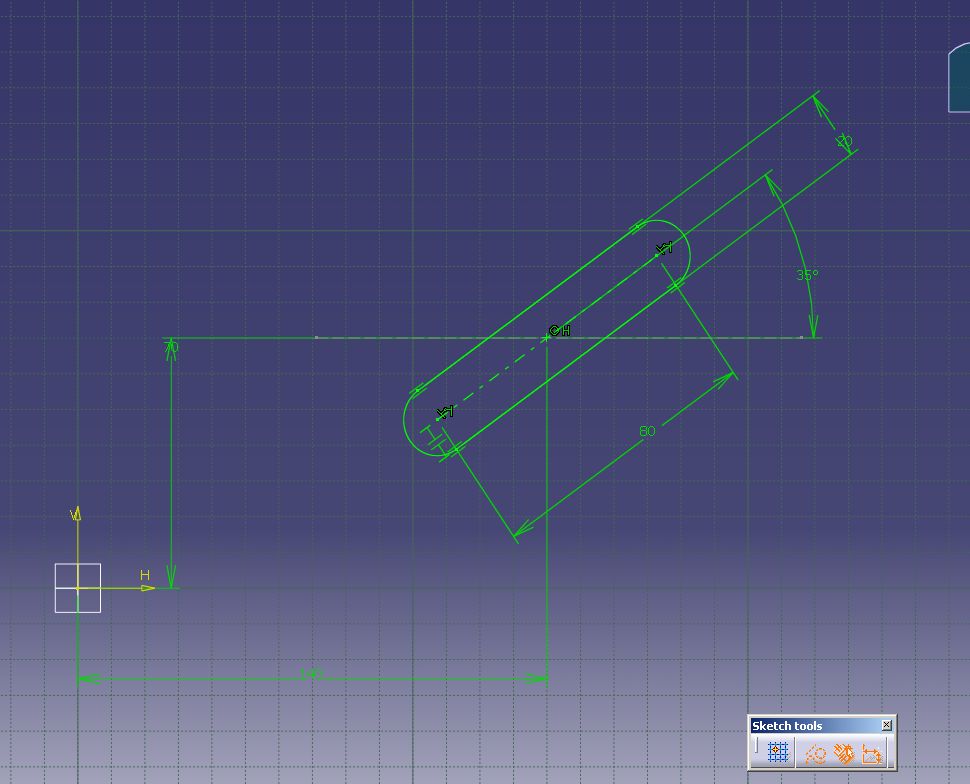

genauso hab ichs mir vorgestellt. Im angehängten Bild siehts Du eine Lösung. Den Drehwinkel kannst Du, wenn Du willst, jetzt noch als Parameter definieren.

Gruß Jochen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Svenne24
Mitglied
Dipl.-Ing. / Konstruktion

Beiträge: 228
Registriert: 06.08.2003

erstellt am: 13. Nov. 2003 17:21

<-- editieren / zitieren -->

Unities abgeben:

Hi,
vielen Dank für deine Hilfe.
Funktioniert super.
MfG
Svenne

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
