Wie kann ich im CatiaV5 aus mehreren einzelnen Linien eine einzige Linie(Polylinie) erstellen?

Im CatiaV4 gibts dazu z.B. die funktion "concaten".Hat V5 auch so etwas?

Danke für eure Hilfe

Gruß sapic

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


hallo sapic!

probier mal den befehl "join" im GSD! mit diesem befehl kannst du verschiedenste geometrien zusammnfügen!

mfg johannes

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Der V5-"Join" kann das selbe wie der V4-"concaten", und ein bisschen mehr.

  Gruß,
    Thomas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo miteinander,

muss da auch in die Runde einsteigen. Habe neulich in V4 eine nette Funktion gesehen (das war glaub ich die concaten), mit der mein Kollege mehrere nicht verbundene Linienzüge in eine angenäherte Kurve verwandelt hat. Das hat mir gefallen.
Meiner Meinung nach kann die V5-Join-Funktion das nicht, sind Lücken zwischen den Kurven, dann meckert Catia. Selbst wenn man da ein bisschen Manipuliert, eine Kurve erhalte ich da nie dras, es bleiben immer die Abschnittchen, die ich vorher ja auch hatte (halt jetzt zusammen unter einem feature).
Mach ich da dann was falsch oder ist das so gewollt?

Gruß aus dem wilden Süden,

  fireman

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich denke, man kann beim Join die Funktion simplify mit nutzen, um das ganze zu vereinfachen. Dann sollten diese Miniabschnitte weg sein.

Gruss
Catrin

------------------
-------------------------------------------
CATIS GmbH                  38444 Wolfsburg
catrin.eger@catis.de        www.catis.de
-------------------------------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hi fireman,

das was du sagst stimmt nicht ganz.

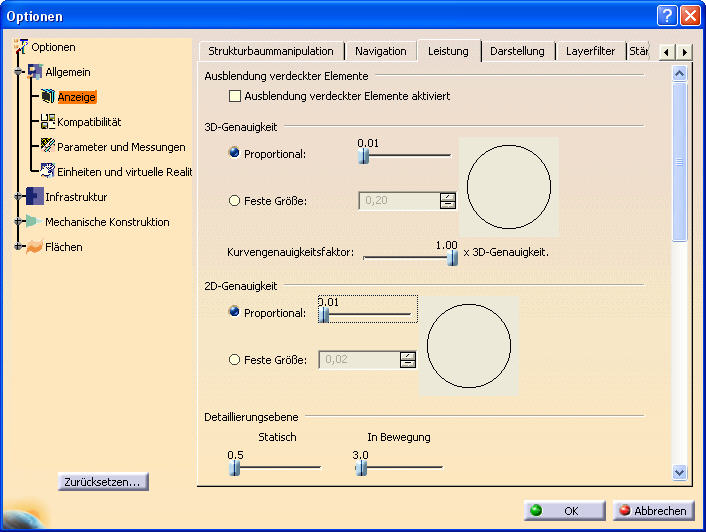

- abstand zwischen 2 elementen von max. 0,1mm und bei "Abtand bei der Zusammenführung" 0,1mm eingeben
- "Konnektivität prüfen" ausschalten

--> Berechnung einer neuen Kurve

Gruß

Michael

---

Hallo Michael,

aber die Kurve ist dann doch nicht wirklich geschlossen (so hatte ich das mal in Erinnerung). Also wenn ich dann aus der Kurve eine Fläche extrudiere und gegen diese begrenzen möchte, dann habe ich mit der Fläche (meines Wissens nach) keinen solidfähigen Skin.

Liege ich falsch?

Gruß aus dem wilden Süden,

  fireman

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Okay, gewonnen, ich nehme alles zurück. Es tut doch!!
Danke und nen schönen Tag,

  fireman
