Hallo Catia-Kollegen,

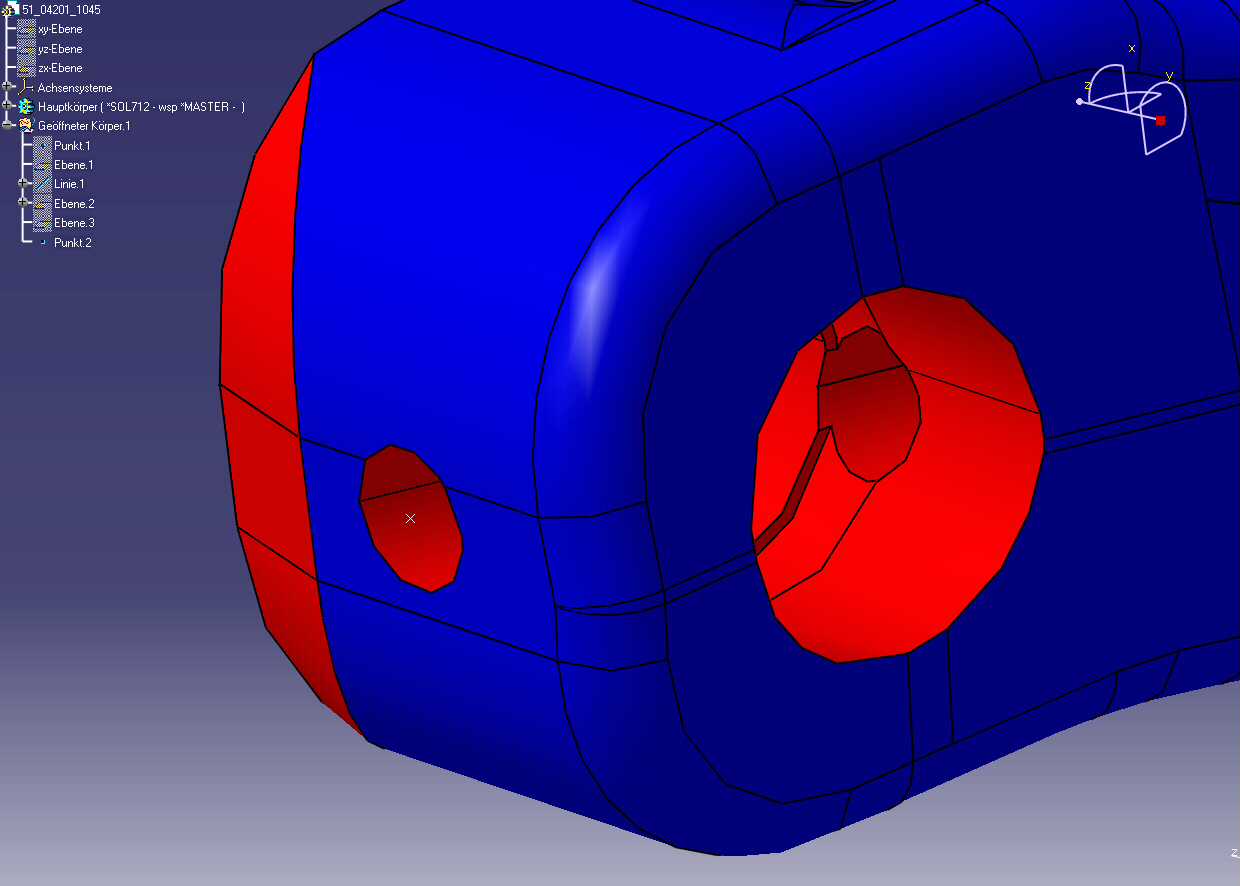

hab wieder mal mit unserer Katja zu kämpfen, ich weiss nicht wie ich durch einen Punkt entweder eine Linie parallel zu einer Bohrung, oder durch einen Punkt eine Ebene senkrecht zu einer Bohrung erzeugen kann.
(siehe Bild), in meinem Fall befindet sich der Punkt auf der Bohrungsmittelachse.
Ich wollte mir Kreismittelpunkte von der Bohrung erzeugen lassen, doch weil die Bohrung nirgends auf gerade oder schrägen Flächen stoßt, erzeugt Catia als Kreimittelpunkt immer einen Punkt der eigentlich nicht auf der Bohrungsachse liegt. Ich bin ratlos. Ich finde keinen passenden Befehl.
Gruß leo666

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

B. Epping
Mitglied
Konstrukteur


Sehen Sie sich das Profil von B. Epping an!   Senden Sie eine Private Message an B. Epping  Schreiben Sie einen Gästebucheintrag für B. Epping

Beiträge: 139
Registriert: 21.02.2002

V5R29-PLM express-Win10-64bit

erstellt am: 30. Sep. 2003 12:05    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für leo666 10 Unities + Antwort hilfreich

Hallo Leo,
wenn ich das richtig sehe, ist die Bohrung doch eingesenkt? dann kannst du einen Kreismittelpunkt doch an der Senkung erzeugen?
Gruß
Berthold

------------------
www.epping-konstruktion.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

leo666
Mitglied
Dipl.-Ing.


Sehen Sie sich das Profil von leo666 an!   Senden Sie eine Private Message an leo666  Schreiben Sie einen Gästebucheintrag für leo666

Beiträge: 102
Registriert: 04.12.2002

erstellt am: 30. Sep. 2003 13:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Berthold,
ich meinte ich brauche alles um die kleine Bohrung (nicht die große).
Da die Begrenzungen (Enden)der runden Bohrung keine Ebenen sind liegt der Kreismittelpunkt nicht zwangsläufig auf der Bohrungsachse. (was bei mir der Fall ist: auf einer Seite grenzt meine Bohrung an einer anderen Bohrung mit Achsversatz, und am anderen Ende auf einer aussen Freiformfläche). Das traurige ist dass Catia den Kreismittelpunkt nicht als Bohrungsmittelpunkt interpretiert, sondern ...? (keine Ahnung, vielleicht Linienschwerpunkt???)

Gruß leo666

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Herr T
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Herr T an!   Senden Sie eine Private Message an Herr T  Schreiben Sie einen Gästebucheintrag für Herr T

Beiträge: 59
Registriert: 20.02.2003

erstellt am: 30. Sep. 2003 13:21    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für leo666 10 Unities + Antwort hilfreich

Haste mal mit "Senkrecht zur Kurve" probiert?
Bohrung als Kurve, und Punkt als Mittelpunkt.

Mfg

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

leo666
Mitglied
Dipl.-Ing.


Sehen Sie sich das Profil von leo666 an!   Senden Sie eine Private Message an leo666  Schreiben Sie einen Gästebucheintrag für leo666

Beiträge: 102
Registriert: 04.12.2002

erstellt am: 30. Sep. 2003 15:15    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Herr T,
es wird in diesem Fall eine Ebene generiert die mit der Achse deckungsgleich aber nicht senkrecht auf der Bohrungsachse liegt....

Gruß leo666

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

UFLO
Mitglied
Masch.Bau-Ing.


Sehen Sie sich das Profil von UFLO an!   Senden Sie eine Private Message an UFLO  Schreiben Sie einen Gästebucheintrag für UFLO

Beiträge: 84
Registriert: 16.05.2003

erstellt am: 01. Okt. 2003 00:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für leo666 10 Unities + Antwort hilfreich








Hi Leo
es ist mir gelungen eine Mittellinie in einer schrägen Bohrung zu erzeugen.
1. ich habe mir zwei unabhängige Planes (die die Bohrung schneiden) erzeugt.

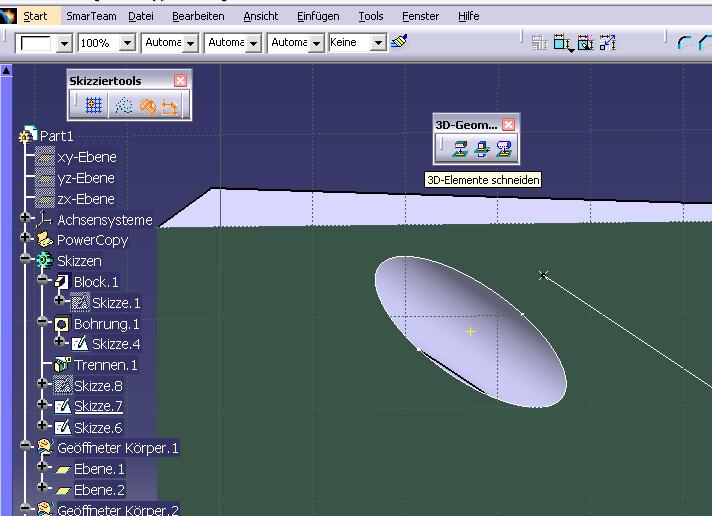

2. dann als Skizzierebene diese Plane anwählen und mit der Funktion Intersect 3D-Element projizieren (die mittlere Schaltfläche) in die Bohrung klicken und es wird ein Mittelpunkt erzeugt.(Siehe Punkt1.jpg)

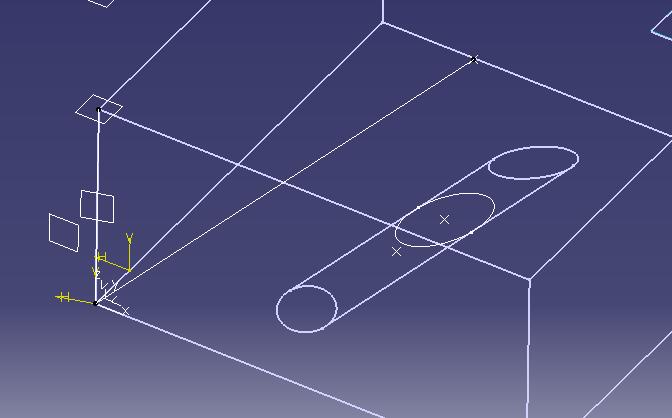

3. auf der zweiten Plane das gleiche Spiel (siehe Punkt2.jpg

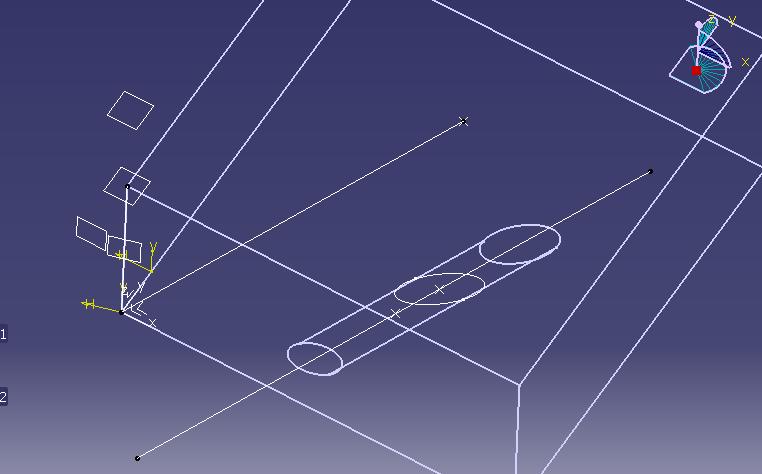

4. dann im 3D die Punkte verbinden (Bild Punkt3.jpg)
Das ist genau die Mitte der Bohrung - ich habe es mehrfach nachgeprüft.

Gruss UFLO

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

janus
Mitglied



Sehen Sie sich das Profil von janus an!   Senden Sie eine Private Message an janus  Schreiben Sie einen Gästebucheintrag für janus

Beiträge: 29
Registriert: 09.10.2002

erstellt am: 01. Okt. 2003 11:21    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für leo666 10 Unities + Antwort hilfreich

Servus Gemeinde!

Um eine Linie senkrecht durch eine Bohrung laufen zu lassen, gibt es gar viele Möglichkeiten. Eine ist z.b. Linie Punkt-Richtung.
Da die Bohrung immer einen Punkt hat durch die die Bohrachse läuft, kann dieser auch benutzt werden. Er muss aber im Baum angeklickt werden (ist in der Skizze hinter der Bohrung zu finden).
Als Richtung kann die Bohrachse genommen werden. Während der Selektion die Umschalttaste gedrückt halten und auf die Bohrungsinnenfläche klicken. Ergebnis ist eine Linie die genau durch die Bohrungsachse läuft. Geht übrigens auch mit Ebene Senkrecht zu Kurve.

Beste Grüsse
janus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Herr T
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Herr T an!   Senden Sie eine Private Message an Herr T  Schreiben Sie einen Gästebucheintrag für Herr T

Beiträge: 59
Registriert: 20.02.2003

erstellt am: 01. Okt. 2003 11:24    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für leo666 10 Unities + Antwort hilfreich

Hi UFLO!

Wäre ich so nicht drauf gekommen,10U!

@Janus,sieht so aus als ob hier ein Solid aus V4 importiert wurde,deswegen nehme ich an, wird auch kein Punkt vorhanden sein,wenn man nun die Bohrung editiern möchte,ist der Tip von ULFO ganz praktisch,leider habe noch kein Solid aus V4 importiert,lasse mich aber gerne eines besseren belehren

MFG HerrT

[Diese Nachricht wurde von Herr T am 01. Oktober 2003 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

janus
Mitglied



Sehen Sie sich das Profil von janus an!   Senden Sie eine Private Message an janus  Schreiben Sie einen Gästebucheintrag für janus

Beiträge: 29
Registriert: 09.10.2002

erstellt am: 01. Okt. 2003 12:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für leo666 10 Unities + Antwort hilfreich

Hallo Herr T.!

1. Solids aus C4 lassen sich, sofern sie mit Solidfunktionen konstruiert worden sind, auch Parametrisch in die C5 importieren. Geht aber nicht mit Solids die aus Flächen erstellt worden sind.

2. Wenn keine Bohrung vorhanden ist, hab ich aber Trotzdem eine Zylindrische Innenfläche. Es sei denn die Kontur für die Innenfläche wurde von einem NURBS oder SPLINE abgeleitet. Wenn ich also eine Zylindrische Innfläche habe, habe ich auch eine Achse.
Diese Achs kann ich nehmen und eine Ebene Senkrecht zur Kurve erzeugen. Vorgehensweise Siehe oben.
Dann wechsel ich in das Generative Shape Design und Arbeite mit der Funktion Projektion. Projeziere die Achse (Zylinderinnenfläche mit der Umschalttaste wählen) auf die Ebene. Der Punkt der Durch die Projektion entstanden ist kann als Punkt für eine Linie Punkt-Richtung genommen werden.

Sonnige Grüsse
janus

Zitat:
Original erstellt von Herr T:
Hi UFLO!

Wäre ich so nicht drauf gekommen,10U!

@Janus,sieht so aus als ob hier ein Solid aus V4 importiert wurde,deswegen nehme ich an, wird auch kein Punkt vorhanden sein,wenn man nun die Bohrung editiern möchte,ist der Tip von ULFO ganz praktisch,leider habe noch kein Solid aus V4 importiert,lasse mich aber gerne eines besseren belehren

MFG HerrT

[Diese Nachricht wurde von Herr T am 01. Oktober 2003 editiert.]


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Herr T
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Herr T an!   Senden Sie eine Private Message an Herr T  Schreiben Sie einen Gästebucheintrag für Herr T

Beiträge: 59
Registriert: 20.02.2003

erstellt am: 01. Okt. 2003 13:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für leo666 10 Unities + Antwort hilfreich

Hi Janus!

Haste Recht,geht auch so!

Es grüßt Herr T

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
