Autor Thema:  Automesh Marc Mentat (5022 mal gelesen)

Ex-Mitglied

erstellt am: 20. Nov. 2013 10:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat


Bohrer.igs


Hallo,

ich will in Marc Mentat 2012 (32-bit) eine mehr oder weniger komplexe Geometrie eines Bohres,
welche in einem CAD Programm (CATIA) konstruiert wurde, vernetzen/konvertieren. Ich habe die
Geometriedaten (in Marc als Surfaces und Curves bestehend) als iges file importiert. Das hat
auch funktioniert. Jetzt weiß ich nur nicht genau wie man vorgeht (Standarablauf) um so ein
Teil zu vernetzten. Ich habe mit Marc schon öfters gearbeitet aber immer nur einfache Geometrien
direkt in Marc konstruiert. Deshalb die Frage an einen Profi, wie man mit einer importierten
Geometrie am besten umgeht. Ich will den Bohrer als Volumenelementmodell erstellen und habe auch
schon rumprobiert. Grob weiß ich das man zuerst: - geometrie bereinigen
                                                - flächennormalvektoren ausrichten
                                                - surfaces vernetzen
                                                - eingeschlossenes Volumen vernetzen
Praktisch scheiter ich jedoch jedesmal da es wahrscheinlich viele korrekte Wege gibt und die
Auswahlmöglichkeiten vielseitig sind. Ich wäre euch dankbar für einige Lösungsvorschläge bzw.
ist es trivial gesagt ja nur eine simple Abfolge von Buttons und Eingaben die in der richtigen
Reihenfolge ausgeführt werden müssen um ans Ziel zu kommen . Im Anhang mal der Bohrer.iges

Es Grüßt

John

Callahan
Moderator
Administrator PDMLink


Sehen Sie sich das Profil von Callahan an!   Senden Sie eine Private Message an Callahan  Schreiben Sie einen Gästebucheintrag für Callahan

Beiträge: 5611
Registriert: 12.09.2002

Windchill PDMLink 11.1 M020
Creo Parametric 8.0.2.0 (produktiv)
Creo Parametric 9.0.0.0 (Test)
SimuFact Forming 2022

erstellt am: 22. Nov. 2013 09:47    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Zitat:
Original erstellt von Harrison John:
- geometrie bereinigen
   - flächennormalvektoren ausrichten
   - surfaces vernetzen
   - eingeschlossenes Volumen vernetzen

Genau das ist auch der korrekte Weg. Funktioniert aber nur, wenn Du wirklich _alle_ Außenflächen korrekt orientiert hast (eine einzige falsch orientierte reicht aus, um zu scheitern) und nach der Flächenvernetzung der Außenflächen alle doppelten Knoten gemerged hast.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ckausp
Mitglied
Ing


Sehen Sie sich das Profil von ckausp an!   Senden Sie eine Private Message an ckausp  Schreiben Sie einen Gästebucheintrag für ckausp

Beiträge: 29
Registriert: 21.10.2010

Windows Vista
ProE WF 4
Pro-Mechanika
Marc+Mentat 2013
Patran 2012

erstellt am: 26. Nov. 2013 09:48    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo John,

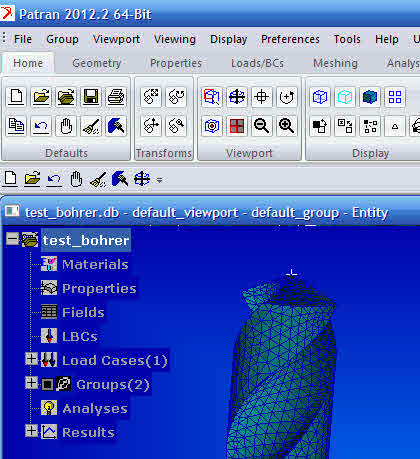

bei unserer Schulung haben wir komplexe Geometrien in Patran gemacht, das sagt wohl einiges über den Arbeitsablauf in Mentat aus....man verliert die Assoziierung zur Geometrie
Das hilft wohl nicht allen Anwendern weiter. Willst Du das Modell so aufbauen? Ich behaupte dass man wohl die Spirale auch als extruded hinbekommt, nur die spitze wird dann hakelig, und auf die kommts ja oft an...
ich hab sowas mal probiert und schlecht ist an Mentat, dass er rundungen in viele Einzelflächen zerlegt, da projeziert man dann schlecht was drauf.
Deine Frage ging ja an Profis, ich glaube dass die Läden wo echt 10 Berechner+ sitzen entweder in china vernetzen lassen oder mit was anderem arbeiten.
Gruss

Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP


Ex-Mitglied

erstellt am: 26. Nov. 2013 11:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat

Hallo Christian,

das jpeg von dir sah schon recht gut aus.
Auf eine Supergenauigkeit kommt es bei dieser Projektarbeit in unserem Masterstudiengang auch nicht an.
Ich möchte anschließend die Auswirkungen der Schnittkräfte (Torsionsmoment)am Bohrer auswerten und mit den
Ansysergebnissen vergleichen. Kann ich ein Patran-Netz auch in Mentat importieren ? Da wir aus konstruktiver
Seite noch kleine Änderungen an der Bohrerspitze durchgeführt haben wäre es nicht schlecht wenn du mir sagen
könntest wie du den Bohrer vernetzt hast.

Beste Grüße

John

ckausp
Mitglied
Ing


Sehen Sie sich das Profil von ckausp an!   Senden Sie eine Private Message an ckausp  Schreiben Sie einen Gästebucheintrag für ckausp

Beiträge: 29
Registriert: 21.10.2010

Windows Vista
ProE WF 4
Pro-Mechanika
Marc+Mentat 2013
Patran 2012

erstellt am: 27. Nov. 2013 08:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

hallo john,
also wenn du Patran zur Hand hast geht das da genauso wie du´s für Mentat beschrieben hast.
(ausser dass du nicht die Flächen ausrichtest sondern die Flächenelemente nach der Erzeugung)

file import iges
meshing surfaces tria
da kann man bischen rumspielen, mit Meshseeds oder Parametern, meist hybridmesh
equivalence nodes
verify boundaries + normals(weiss nicht in welche richtung)
mesh solid und da kommen die tria in die input list.

dann brauchts da ein Material + property
export über
analysis/current group/analysis deck

der schreibt dann was raus was du in mentat als marc input einliest, mit endung *.dat

ck

[Diese Nachricht wurde von ckausp am 27. Nov. 2013 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

jron
Mitglied
Entwicklungsingenieur

Sehen Sie sich das Profil von jron an!   Senden Sie eine Private Message an jron  Schreiben Sie einen Gästebucheintrag für jron

Beiträge: 8
Registriert: 22.04.2013

MSC Marc/Mentat 2012.1.0 (32 Bit)

erstellt am: 27. Nov. 2013 15:16    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo,

ich habe auch Probleme beim Vernetzen von 3D-Geometrien mit Marc/Mentat.

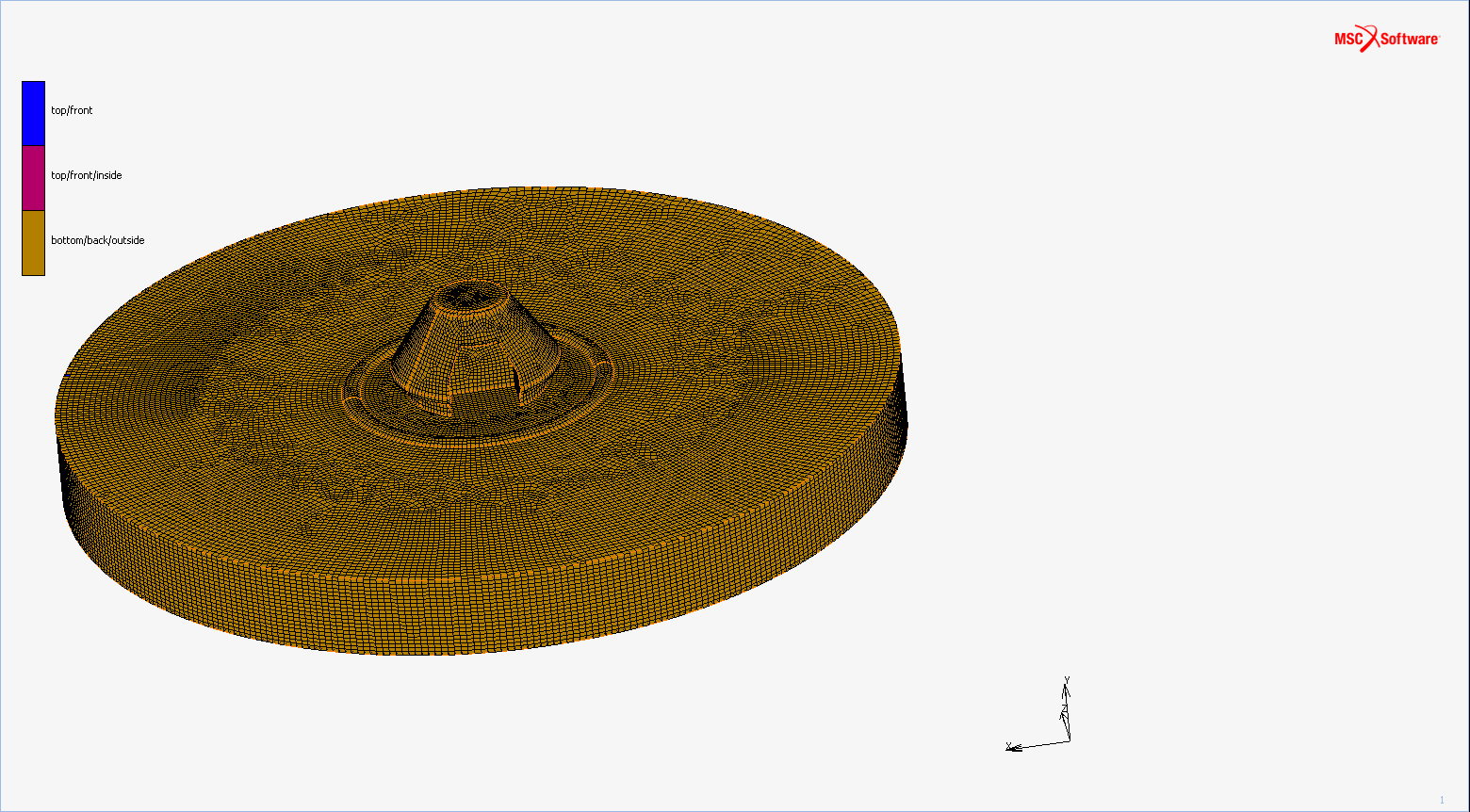

Habe die Aussenflächen vollständig vernetzt und auch auf die Orientierung der Flächen geachtet (s. Bild)

Wenn ich aber den Befehl "Hexmesh! > all existing Elements" ausführe bekomme ich immer die Fehlermeldung:

Error in Input Surface Mesh
  The Edge with Points:      176        176
  Is Connected to more than 2 Elements
  This means that the outline of Mesh has T junction edge
ERROR: Parameter not checked
WARNING: The input mesh is not correct!

Der Punkt 176 ist zwar vorhnden, er lässt sich aber nicht editieren, löchen oder anzeigen.
Ich komme nur über "show" an die Koordinaten ran.

Weiß jemand was ich falch gemacht habe oder was die Fehlermeldung zu bedeuten hat???

freue mich über jede Hilfe

Gruß
jron

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ckausp
Mitglied
Ing


Sehen Sie sich das Profil von ckausp an!   Senden Sie eine Private Message an ckausp  Schreiben Sie einen Gästebucheintrag für ckausp

Beiträge: 29
Registriert: 21.10.2010

Windows Vista
ProE WF 4
Pro-Mechanika
Marc+Mentat 2013
Patran 2012

erstellt am: 28. Nov. 2013 11:34    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

hallo jron
meine Patran-erfahrung sagt dass da an einer kante elemente nicht auf der aussenfläche liegen sonder in das Volumen reingehen. oder Elemente direkt auf die Kante gelegt werden.
abhilfe:
mal mit select box alles im bereich um die koordinate auswählen.
Labels von faces,elems+ nodes anzeigen lassen, ob da was übereinander liegt.
ab und zu hilft auch das shrinken weiter(plot element size 80%)
Teilbereiche des Netzes löschen und getrennt verifizieren. zb bei dir mit faceflood die mantel- und deckfläche einzeln auswählen und betrachten.
frisst zeit ist aber alternativlos. wenn man kein gemapptes netz baut

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Callahan
Moderator
Administrator PDMLink


Sehen Sie sich das Profil von Callahan an!   Senden Sie eine Private Message an Callahan  Schreiben Sie einen Gästebucheintrag für Callahan

Beiträge: 5611
Registriert: 12.09.2002

erstellt am: 11. Dez. 2013 14:21    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


bohrer.zip


Falls noch von Interesse: Vernetzung benötigte mit klassischen Mentat-Bordmitteln nur ein paar Sekunden.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP


Ex-Mitglied

erstellt am: 11. Dez. 2013 17:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat

Hallo Callahan,

ja die Interesse gibts noch, danke der Nachfrage. Leider kann ich dein File net öffnen, wir haben kein MSC.Marc/Mentat 2013, bin im Besitz der 2012 Version. Könntest du es nochmal unter save as / 2012 Style abspeichern & uploaden, danke !

Wie meintest du das nur ein paar Sekunden bzw. wie hast du das hinbekommen?

Es Grüßt

John

Callahan
Moderator
Administrator PDMLink


Sehen Sie sich das Profil von Callahan an!   Senden Sie eine Private Message an Callahan  Schreiben Sie einen Gästebucheintrag für Callahan

Beiträge: 5611
Registriert: 12.09.2002

Windchill PDMLink 11.1 M020
Creo Parametric 8.0.2.0 (produktiv)
Creo Parametric 9.0.0.0 (Test)
SimuFact Forming 2022

erstellt am: 12. Dez. 2013 10:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


bohrer-2012.zip


Zitat:
Original erstellt von Harrison John:
Wie meintest du das nur ein paar Sekunden bzw. wie hast du das hinbekommen?

Genau wie ich es geschrieben habe. Flächen orientieren, mit Dreiecken vernetzen, Knoten mergen, Tet-Mesh, fertig. Klassisches Mentat, ca. 10 Sekunden.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
