Thema: Maßhilslinien reichen nicht bis ans Bauteil (1572 mal gelesen)
|
phico92 Mitglied
 Beiträge: 8 Registriert: 09.07.2012 Pro Engineer Wildfire 5.0
|
erstellt am: 09. Jul. 2012 21:58 <-- editieren / zitieren --> Unities abgeben:
Hallo, ich habe folgendes Problem: Nach dem Erstellen einiger Bemaßungen in der Zeichnung reichen die Maßhilfslinien nun nicht bis an die jeweilige Werkstückkante. Wie kann ich das ändern, ohne jede Hilfslinie manuell verschieben zu müssen? Vielen Dank! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
C.Hen Mitglied Maschinenbau-Techniker

 Beiträge: 98 Registriert: 17.01.2007 Windows 7 WF5-Foundation Adv-M20 WF5-Foundation Adv-M40 WF5-Foundation Adv-M60 Inneo Startup Tools 2010 Solid Works 2010 SP4 Grafikkarte NIVIDIA Quadro FX 4600
|
erstellt am: 10. Jul. 2012 07:22 <-- editieren / zitieren --> Unities abgeben:          Nur für phico92
|
phico92 Mitglied
 Beiträge: 8 Registriert: 09.07.2012 Pro Engineer Wildfire 5.0
|
erstellt am: 10. Jul. 2012 20:46 <-- editieren / zitieren --> Unities abgeben:
|
N.Lesch Ehrenmitglied V.I.P. h.c. Dipl. Ing.

 Beiträge: 5215 Registriert: 05.12.2005 WF 4
|
erstellt am: 10. Jul. 2012 22:16 <-- editieren / zitieren --> Unities abgeben:          Nur für phico92

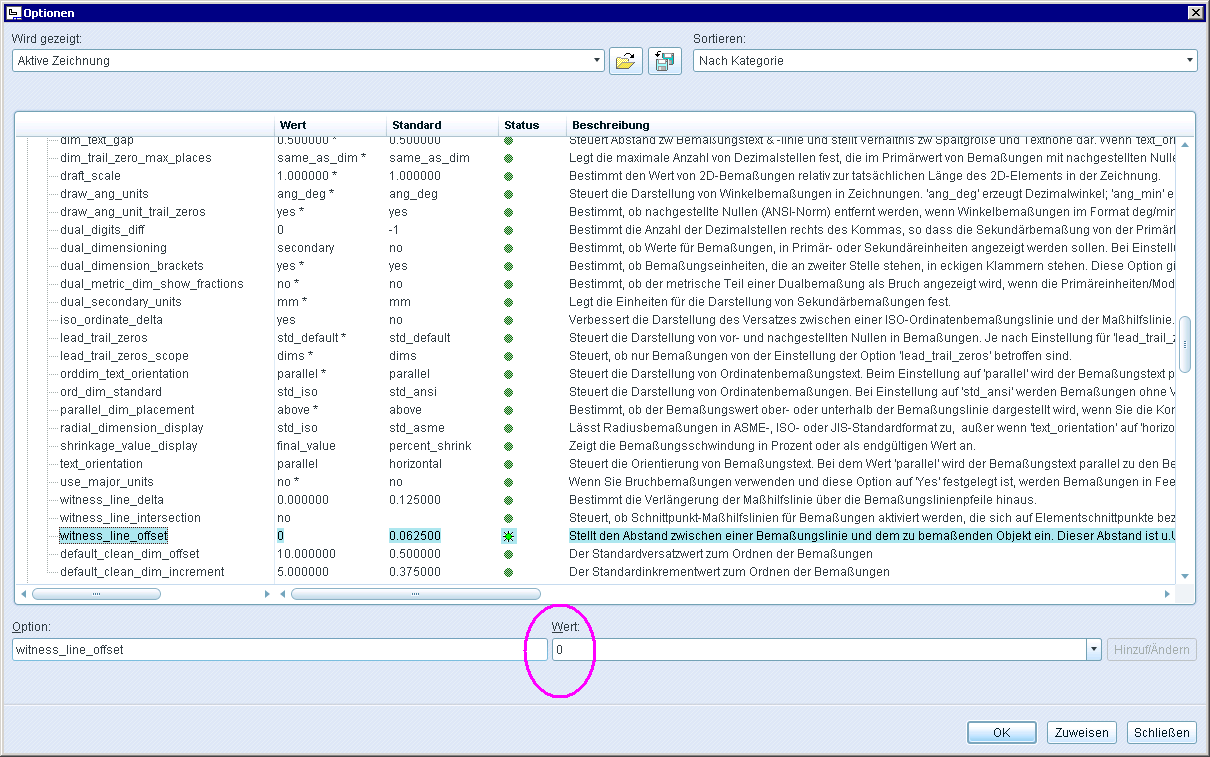

Doch die ist schon zu finden: ->Datei -> Zeichnungsoptionen und dann wie im Bild Null eingeben. Eventuell kannst Du auch die Zeile in Deine Config.pro Reinkopieren. Edit: mit WF 5 getestet Klaus [Diese Nachricht wurde von N.Lesch am 10. Jul. 2012 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
