Hallo an alle?

Habe ein folgendes Problem, muss ein Schneckengehäuse aus einem Würfel rausschneiden um dann eine CFD Simmulation mit Star CCM+ durchzuführen. Habe schon mit einem Schnitt aus Spirallförmiges Zug-KE versucht aber es entstehen Hinterschneidungen in dem Würfel, wie kann ich nur die Oberfläche von dem Schneckengehäuse verwenden um dann die aus einem Würfel rausschneiden?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
kannst Du mal ein Bild von Deinem Vorhaben einstellen?
Ist mir nicht ganz klar!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

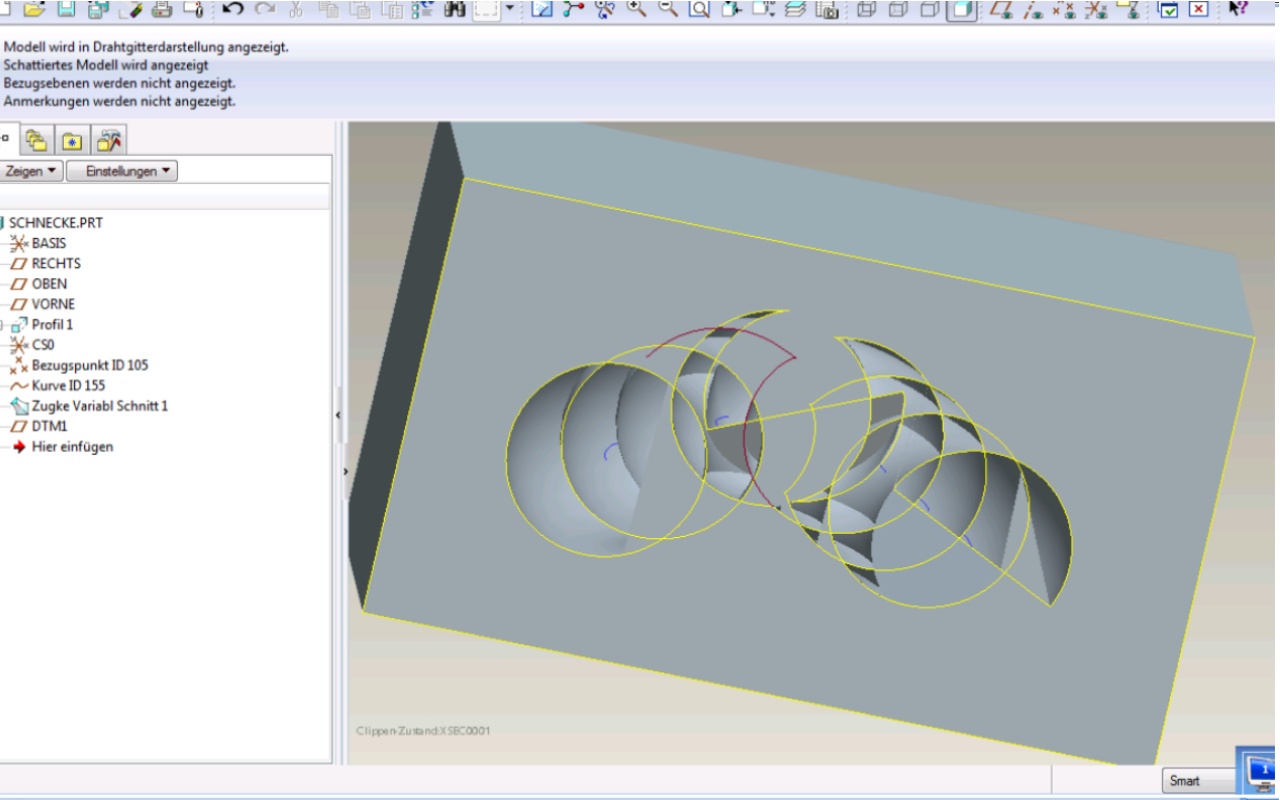

Habe jetzt noch ein Bild hochgeladen wie es aussehen soll.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Es dürfen KEINE UMLAUTE im Dateinamen vorhanden sein! Datei ist sonst nicht lesbar!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ausschneiden_WF3.pdf

Ausschneiden

Siehe Anhang

------------------
mfg HP

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

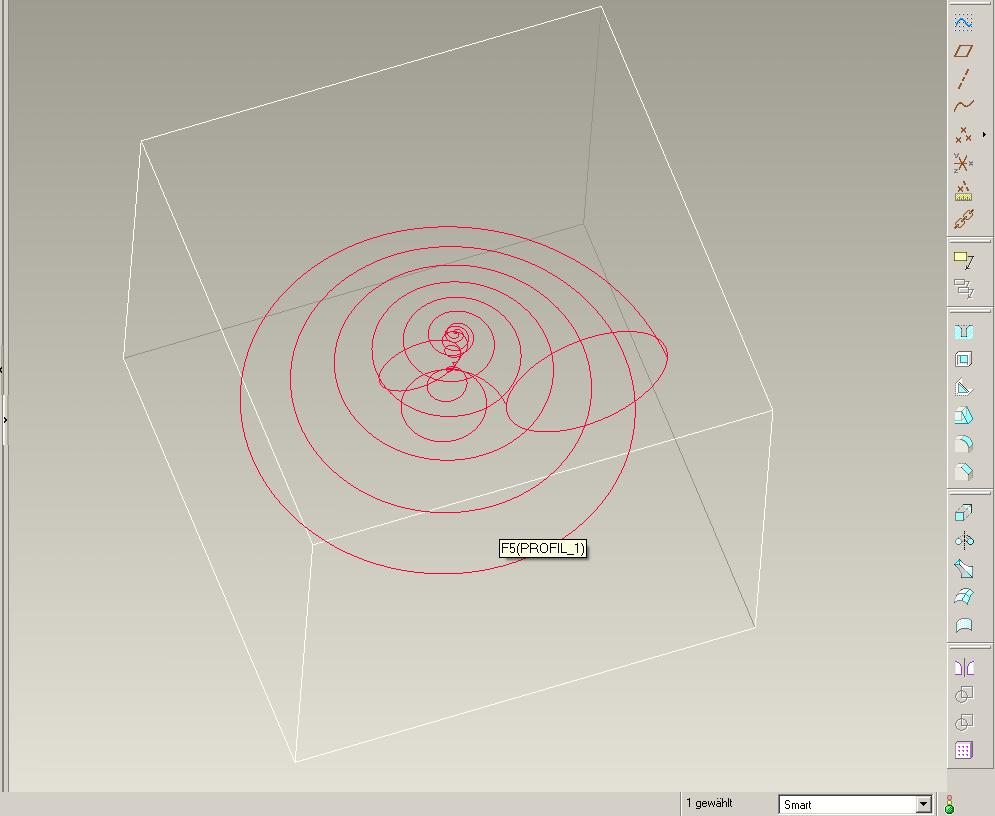

Versuch Nr.2 Bild: Schnecke in einem Würfel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

...eine Variante:
Leitkurve der Schnecke erzeugen
SchneckenFLÄCHE als Zug-KE mit variablem Schnitt erzeugen
diese beidseitig mit Flächen verschließen und Flächen verschmelzen
Sammelfläche anwählen und Verbundvolumen erzeugen
->ergibt Klotz mit Schneckenhohlraum
Gruß jfr

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo jfr,

kannst du mir das bitte genauer erklären, oder ein Beispiel schicken,
habe es ausprobiert aber irgendwie klappt es bei mir nicht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

schneck_1.txt

... die Schnecke ist wohl eher ein Darm geworden aber man sieht was gemeint ist. Datei von .txt in .prt umbenennnen und unterdrückte KE zurückholen.
Gruß jfr

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo jfr,

zuerst mal danke für die schnelle Antwort, habe dien Vorschlag gleich ausprobiert, das Problem ist, wenn die Flächen sich überschneiden, was bei modellieren von einer Schnecke passiert, kann ich dann die Flächen nicht verschmelzen. Kann ich irgendwie nur die Oberfläche auswählen, weil sonst wählt er mir automatisch die ganzen Überschneidungen im Inneren dazu.
Gruß johny1234

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin,

Zitat:

---

Original erstellt von johny1234:
...das Problem ist, wenn die Flächen sich überschneiden, was bei modellieren von einer Schnecke passiert, kann ich dann die Flächen nicht verschmelzen..

---

Dann mach es halt gleich von vorn herein als VOLUMEN (Materialschnitt)
Also zuerst das Klötzchen erstellen,
dann die Schnecke als Mat-Schnitt entfernen.

HTH, Nina

------------------
Looking Beyond The End Of Our Noses (Active Minds)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Guten Tag Frau-PROE,

habe das auch schon versucht, aber wenn man die "Schnecke" dann rausschneidet kriege ich in meinem Würfel dann Überschneidungen, es entsteht kein Hohlraum.

mfg johny1234

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Huii, das sieht ja übel aus!

Hast Du es schon nach HPs (call4help,  ) Anleitung probiert?

LG, Nina

------------------
Looking Beyond The End Of Our Noses (Active Minds)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von johny1234:
... aber wenn man die "Schnecke" dann rausschneidet kriege ich in meinem Würfel dann Überschneidungen, es entsteht kein Hohlraum.

---

Dann scheint mit Deiner Schnecke etwas nicht in Ordnung zu sein. Wahrscheinlich hast du den Schleim gleich mit modelliert ...

------------------
Gruß
Udo                 Keine Panik, Du arbeitest mit Pro/E! Und Du hast cad.de gefunden!

Neu hier?     Verwundert über die Antworten?    Dann schnell nachfolgende Links durchlesen.
• Richtig Fragen • Nettiquette • Suchfunktion • System-Info • Pro/E-Konfig • 7er-Regel      • Unities

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Leider kann ich auf diese Funktion nicht zugreifen

Gruß johny1234

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Dein Problem ist, dass sich die einzelnen Schneckenwindungen überschneiden.
Workaround:
Überschneidungen beseitigen ( Durchmesser des "Schneckenrohres" verkleinern oder Windungsdurchmesser der Schnecke erhöhen
Oder Schnecke in einzelne Teile mit jeweils 360 Grad Drehung aufteilen
HTH

------------------
Servus
Alois

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo anagl,

das Problem ist, dass die Schneckengeometrie vorgegeben ist, kann die also nicht ändern.

wie kann ich das gemeint: Schnecke in einzelne Teile mit jeweils 360 Grad Drehung aufteilen?

Gruß johny1234

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

schneck_alois.zip

Zitat:

---

Original erstellt von johny1234:
Schnecke in einzelne Teile mit jeweils 360 Grad Drehung aufteilen?

---

360 Grad gehen wahrscheinlich nicht exakt
aber zum beispiel so

------------------
Servus
Alois

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Vielen Dank für die Hilfe,

hat super funktionier!!!
