Hallo,

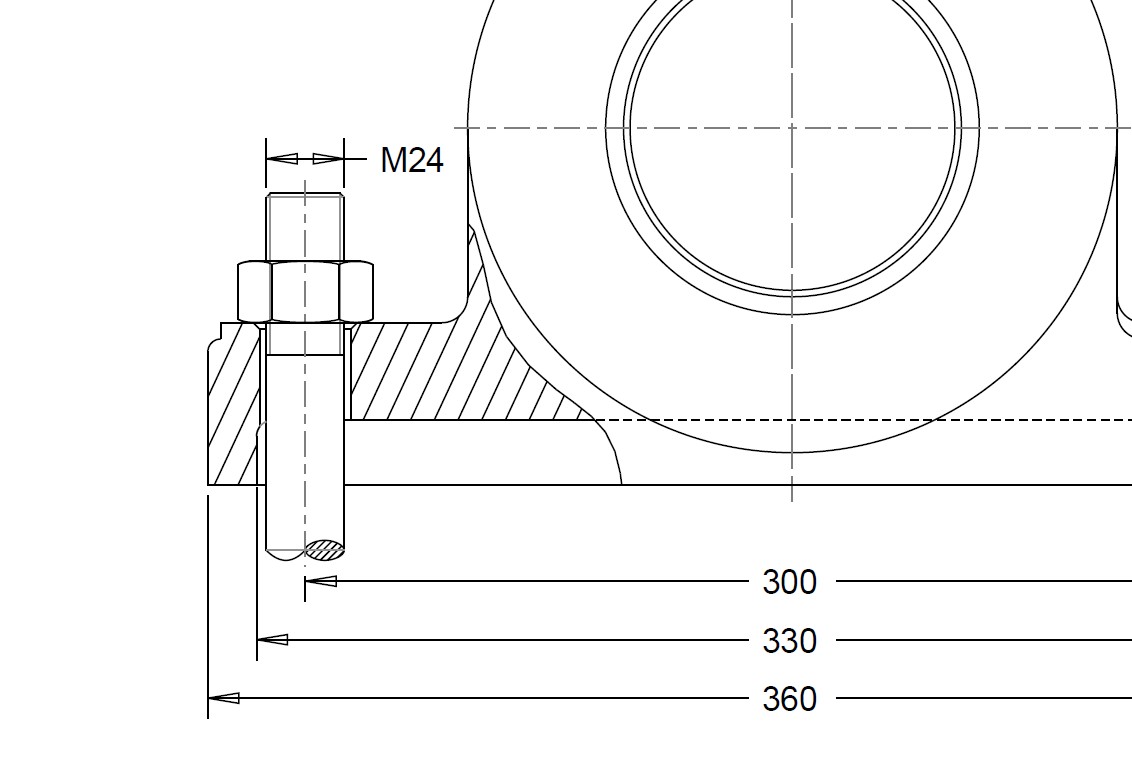

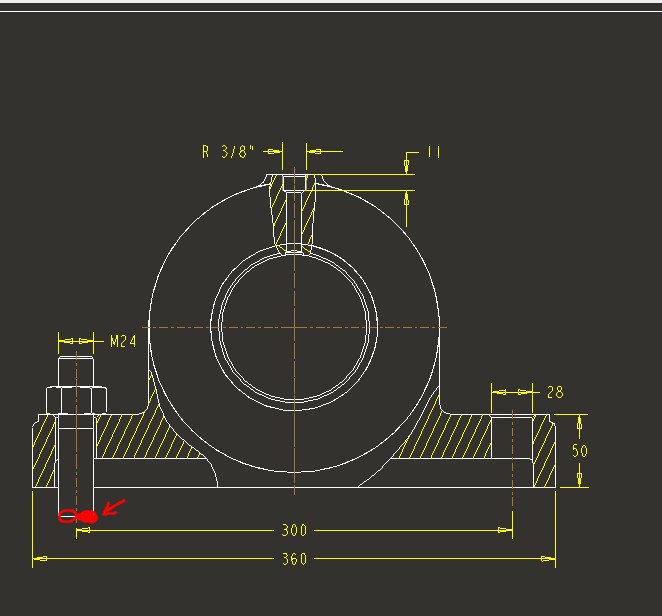

ich habe eine TZ und möchte eine Welle unterbrechen durch die typische 8... ich hoffe ihr versteht was ich meine... also die Welle steht senkrecht und ich möchte gerne eine liegende Acht haben, damit man nur einen Auschnitt sieht.

Grüße Chris

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Da platzieren sie eine Teilansicht - mit der roten 8 in ihrem Bilderl wird da aber nix.

Die 8 stellt die Bruchlinie einer Bruchansicht dar.

------------------
mfg HP

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

rot soll der Bruch nicht sein, das war nur zum besseren Verständnis im Bild.

Und wo finde ich das in ProE?

Grüße Chris

[Diese Nachricht wurde von flyingchris1987 am 04. Nov. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Sie platzieren eine Teilansicht und skizzieren mit einem Spline den Umriss, den sichtbaren Teil ihrer Ansicht.
Da wird nicht nur keine rote 8 - da wird gar keine 8

------------------
mfg HP

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Bruchansicht_1.jpg Bruchansicht_2.jpg

Richtig, diese schöne Darstellung einer Bruchnsicht von einer Welle kann ProE nicht erzeugen.

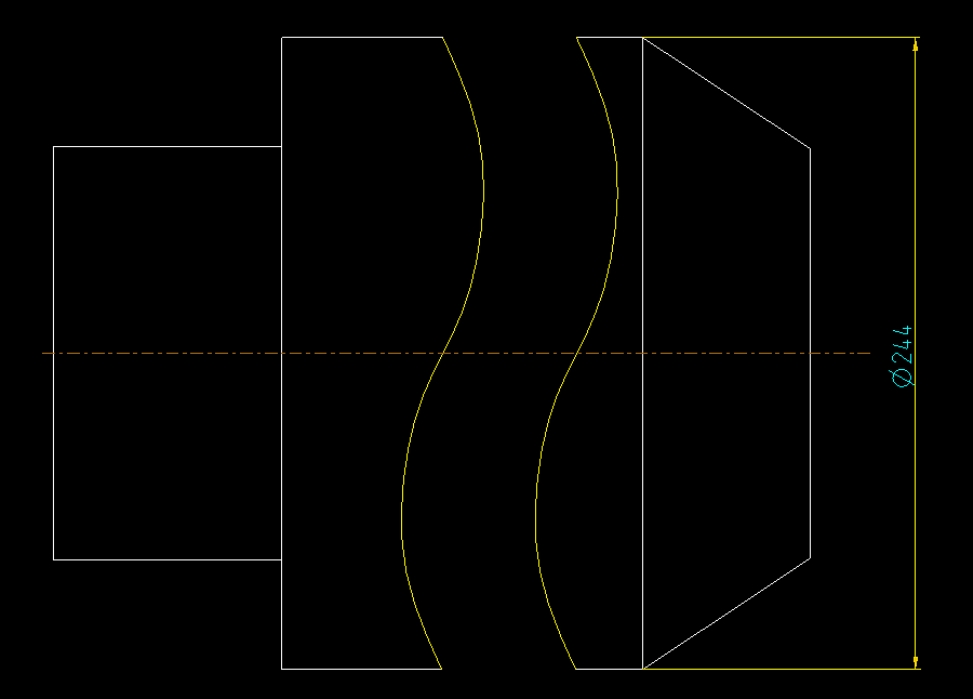

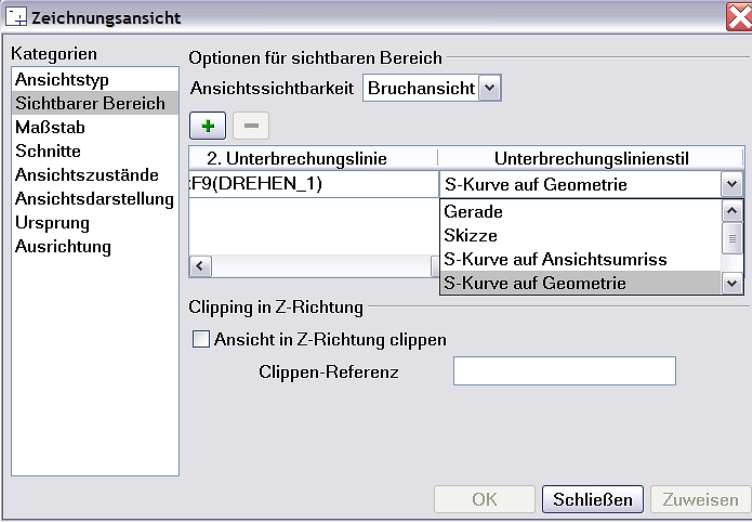

Entweder die Bruchlinie von Hand skizzieren wie von call4help beschrieben oder die Bruchlinienform S-Kurve auf Geometrie wählen (siehe Bilder). Dann sieht es wenigstens so ähnlich aus.

------------------
Grüße aus OWL, Thomas
Neu auf CAD.de? Diese Infos werden Dir den Einstieg erleichtern: Willkommen auf CAD.de
Und das sollte jeder  mal gelesen haben:
Richtig Fragen - Nettiquette - Suchfunktion - System-Info - 7er-Regel - Unities - ProE-Konfiguration
ProE macht Spaß - viel ProE macht viel Spaß !  (Zitat, frei nach meinem ProE-Beibringer)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Die S-Kurve funzt meines Wissens nur bei einer Bruchansicht.
Das Bilderl scheint mir aber nach einer Teilansicht auszuschauen.

------------------
mfg HP

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von call4help:
Die S-Kurve funzt meines Wissens nur bei einer Bruchansicht.
Das Bilderl scheint mir aber nach einer Teilansicht auszuschauen.

---

Stimmt, da war ich wohl etwas zu voreilig. Dann bleibt wirklich nur noch der Spline als Skizze.
Für uns gab es damals diese 8en nur bei Wellen, die zu lang für das Zeichnungsformat waren. Dann wurde eben ein Stück wie bei einer Bruchansicht herausgeschnitten. Hier handelt es sich aber um einen Einschraubbolzen oder so etwas. Die haben wir damals nicht mit einer 8 abgeschnitten (glaube ich mich erinnern zu können).

------------------
Grüße aus OWL, Thomas
Neu auf CAD.de? Diese Infos werden Dir den Einstieg erleichtern: Willkommen auf CAD.de
Und das sollte jeder  mal gelesen haben:
Richtig Fragen - Nettiquette - Suchfunktion - System-Info - 7er-Regel - Unities - ProE-Konfiguration
ProE macht Spaß - viel ProE macht viel Spaß !  (Zitat, frei nach meinem ProE-Beibringer)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


So, ich habe eure Ratschläge befolgt. Mit Spline funktioniert es ganz gut und die zu schraffiernde Fläche lässt sich auch gut verbinden!

Aber wie bekomme ich jetzt den Querstrich dazwischen weg. Ich habe schon ein wenig mit "Linienstil" experimentiert, aber wirklich wegbekommen habe ich ihn nicht.

Anregungen? Danke für die gute Hilfe!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Veraltete_Bruchschleife.JPG Veraltete_Bruchschleife.gif

Moin,



Zitat:

---

Original erstellt von flyingchris1987:
Anregungen? Danke für die gute Hilfe!

---

Anregungen:

•

  Zitat:

  ---

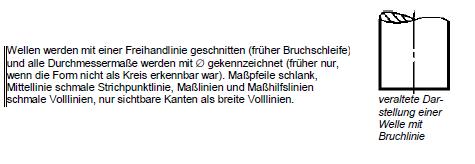

  Auszug aus meinem Ž84er Fachzeichnen Buch:
  Wellen werden mit einer Freihandlinie geschnitten (früher Bruchschleife)
  und alle Durchmessermaße werden mit Ø gekennzeichnet (früher nur,
  wenn die Form nicht als Kreis erkennbar war). Maßpfeile schlank,
  Mittellinie schmale Strichpunktlinie, Maßlinien und Maßhilfslinien
  schmale Volllinien, nur sichtbare Kanten als breite Volllinien...

  ---



• Die Bruchschleife war also damals schon veraltet! Wenn schon unbedingt Bruchschleife, dann kannst Du diese auch als Zeichnungssymbol erstellen!

• Ich würde mich eher für die modernere Variante entscheiden (Freihandlinie)

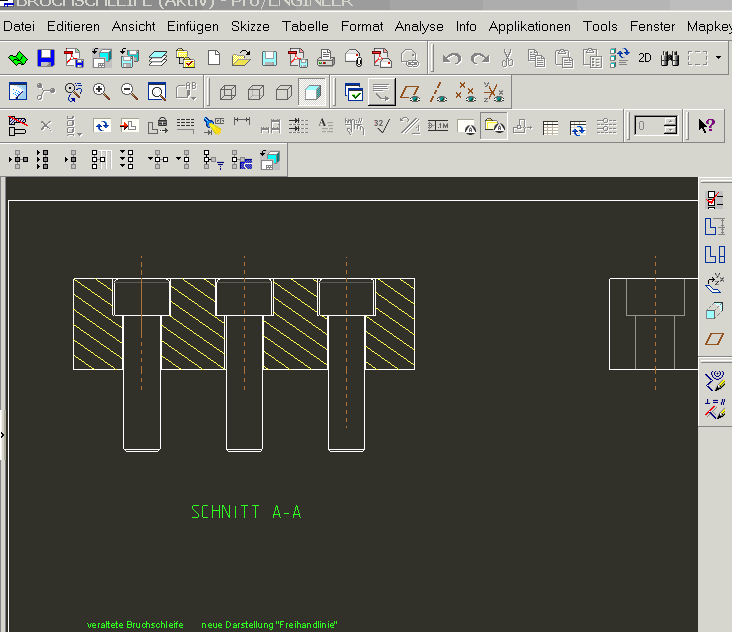

Weitere Anregungen: (Teilansicht/ Spline Berandung) Siehe Anhang!

HTH, Nina

------------------
