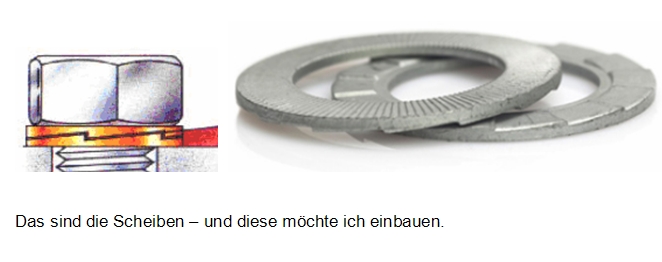

Guten Tag ihr Lieben, eine (für mich) besondere Form von Sicherungsscheiben stellen diese hier dar (Abbildung). Nun möchte ich deutlich sichtbar ein Scheibenpaar modellieren, damit diese Art U-Scheibe nicht
einfach übersehen wird. Ich knobel schon ein wenig, finde aber keinen Ansatz.
Wer kann mal anschubsen? ------------------
Edit.. Rechtschreibung..jaja
lg
holli
 [Diese Nachricht wurde von holligo am 03. Sep. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Falko
Mitglied
Konstrukteur + CAD-Admin
Beiträge: 688
Registriert: 21.09.2000 Creo Elements Pro5 M210
Creo parametric 2.0 M020 (Test)
FloEFD 13 for Creo
PDMLink 9.1 M050 auf
2x Intel XEON 5620@2.4 GHz
24 GB RAM
2x Nvidia Quatro 4000 mit 2048 MB
Windows XP64
und ein ganz langsames Internet
|
erstellt am: 03. Sep. 2010 10:31 <-- editieren / zitieren --> Unities abgeben: Nur für holligo
|
Bombi
Mitglied
Umknacker
Beiträge: 318
Registriert: 23.12.2002 i7 930 18GbRam, PNY Nvidia QuadroFX1800
Suse Linux 11.2
W7/U 64bit
Wildfire 4 M110
|
erstellt am: 03. Sep. 2010 10:32 <-- editieren / zitieren --> Unities abgeben: Nur für holligo
Hi, willst du sie selbst machen wg. selbst machen oder willst du ein Modell haben zum Einbauen.
Wenn 2 dann hier LG Bombi
Tante Edit sagt, ich soll mal den Link korregieren....
------------------
aka the
Ritter des Umbruchs zur Kaffeebohne
(geadelt von Wingmengvoniftigay) [Diese Nachricht wurde von Bombi am 03. Sep. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
holligo
Mitglied
MB-Konstr.
Beiträge: 652
Registriert: 25.04.2003
|
erstellt am: 03. Sep. 2010 10:44 <-- editieren / zitieren --> Unities abgeben:
|
INNEO Solutions
Moderator

Beiträge: 2740
Registriert: 04.06.2003 StartupTools
Creo (komplett)
Creo Elements
Pro/ENGINEER
IsoDraw CADprocess
KeyShot
EliteBook
2,8GHz;
|
erstellt am: 03. Sep. 2010 10:56 <-- editieren / zitieren --> Unities abgeben: Nur für holligo
Die "geriffelte" Oberfläche würde ich mir auf jeden Fall sparen. Ansonsten ist der Aufbau eigentlich wie bei einer Hirthverzahnung. Schnellschuß:
Modellier zuerst den platten Ring und setze dann die Zähne oben drauf.
Versuch mal ein Zug-Verbund KE von außen nach innen (für einen Zahn), anschließend von oben die überstehenden geraden Stücke wegschneiden. meike ------------------
Neu hier?  Verwundert über manche Antworten?  Wichtige Links für noch mehr Spaß im WBF: Richtig Fragen - Nettiquette - Suchfunktion - System-Info - 7er-Regel - Unities Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
U_Suess
Moderator
CAD-Admin / manchmal Konstrukteur
Beiträge: 10696
Registriert: 14.11.2001 CREO 8.0.6.0 (+Geniustool für Creo 10.0.1)
PDMLink 12.0.2.8
NTSI Contender E64 SC8 mit
NVIDIA Quadro P4000
Intel Core i7-10700KF / 3,80 GHz
64GB DDR4-RAM / 2933 MHz
Win 10 Prof. 64Bit
|
erstellt am: 03. Sep. 2010 10:58 <-- editieren / zitieren --> Unities abgeben: Nur für holligo
Hallo holli, die Scheiben sind bei uns auch im Einsatz. Ich bin noch nicht auf die Idee gekommen, diese zu Modellieren. Auf der Seite von Nord-Look kann man sich die Modelle herunterladen. Dabei ist berücksichtigt, dass die Paar verklebt geliefert werden. Somit tauchen in der Stückliste nicht die einzelnen Scheiben auf sondern die Anzahl der verklebten Paare.

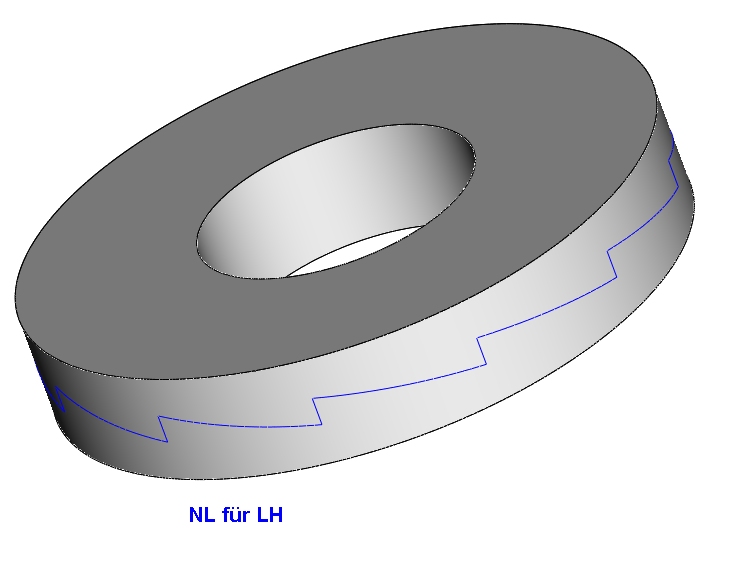

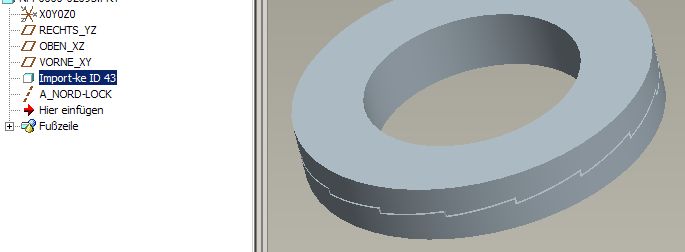

Und die Modelle sind so, dass man im CAD erkennt, dass es keine normale Scheibe ist (--> Bild) ------------------
Gruß
Udo  Keine Panik, Du arbeitest mit Pro/E! Und Du hast cad.de gefunden!  Neu hier? Verwundert über die Antworten?  Dann schnell nachfolgende Link durchlesen.
• Richtig Fragen • Nettiquette • Suchfunktion • System-Info • Pro/E-Konfig • 7er-Regel • Unities Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
INNEO Solutions
Moderator
Beiträge: 2740
Registriert: 04.06.2003
|
erstellt am: 03. Sep. 2010 11:01 <-- editieren / zitieren --> Unities abgeben: Nur für holligo
Noch eine Idee: Du modellierst den Teil mit den Zähnen als vollen Ring. Jetzt Ebene durch Hauptachse mit Winkel. Auf dieser Ebene und an dem tiefsten Punkt des zukünftigen Zahnes eine Achse. Durch diese Achse eine Ebene. Sie soll die Skizzierebene für den Materialschnitt werden. Also in dem Winkel gekippt, in dem der Zahn nach oben hin abgeschrägt sein soll. Dann den Materialschnitt (einfaches Rechteck) skizzieren. Nachteil hierbei: die eigentlich senkrechte Fläche am höchsten Punkt des Zahnes fällt dann lotrecht zur Zahnoberfläche ab. Meike ------------------
Neu hier? Verwundert über manche Antworten? Wichtige Links für noch mehr Spaß im WBF: Richtig Fragen - Nettiquette - Suchfunktion - System-Info - 7er-Regel - Unities Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Frau-PROE
Ehrenmitglied V.I.P. h.c.
Trän-Närrin
Beiträge: 2785
Registriert: 01.07.2009 Privat:
DELL Vostro 1710
WinXP-Pro
Wildfire4 M020 SE
CoCreate PE 2.0
Dienstlich:
NIX
Arbeitslos und Spaß dabei!
|
erstellt am: 03. Sep. 2010 11:04 <-- editieren / zitieren --> Unities abgeben: Nur für holligo
Moin, Zitat:
Original erstellt von INNEO Solutions:
Versuch mal ein Zug-Verbund KE von außen nach innen (für einen Zahn)
oder ein "Spiralförmiges Zug-KE", mehr isses nämlich nicht! Es hat also im Prinzip den Drall eines ganz kurzes Stückes Gewinde, bzw. einer Wendelnut. Dann den "Zahn" noch mustern und gut is'! Aber wozu das ganze? (vgl. Udo's Anmerkung) LG, Nina
------------------
Looking Beyond The End Of Our Noses (Active Minds)
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
holligo
Mitglied
MB-Konstr.
Beiträge: 652
Registriert: 25.04.2003
|
erstellt am: 03. Sep. 2010 11:13 <-- editieren / zitieren --> Unities abgeben:
Vielen Dank für die Hinweise... und Fragen zum "WOZU". Die Lösungsansätze probiere ich aus. Die "Bildliche Darstellung" werde ich für eine Bedienanleitung benötigen.
Ja, und einmal ausgeknobelt bin ich für nächste Probleme besser gerüstet.
(siehe "Verschmelzungen ohne AAX"..) Danke an Euch! Ü´s auf dem Weg. ------------------
lg
holli
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
flavus
Mitglied
Techniker+Familienerhalter
Beiträge: 1378
Registriert: 09.04.2005 ATI 3450
Win7/64
Creo2.0 produktiv
Windchill 10.0 nimmermehr :-(
|
erstellt am: 03. Sep. 2010 11:20 <-- editieren / zitieren --> Unities abgeben: Nur für holligo
|
Foren auf CAD.de
|
