Hey Guys,

mal eine Frage, ich habe in einem 2D-Program einen Zeichnungsrahmen entworfen und will diesen nun via DXF in PRO E nutzbar machen... die Daten, also Linien und Feldnamen habe ich alle einwandfrei rüber gebracht, nun muss ich noch die Tabellenfelder einfügen, und hier ist auch schon mein Problem, ich bekomme die nicht ausgerichtet... ich will hier Ecke auf Ecke haben, oder auch linie auf linie und nicht mit so blöden 0.0016mm versätzen unnötig dicke Linien erzeugen...
hat hier jemand einen tip für mich... hab jetzt ne Stunde mit der Suche verbracht, aber leider hierzu nichts gefunden

------------------
Rechtschreibfehler sind beabsichtigt und dienen zur allgemeinen Belustigung...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo
Vorschlag:
grid und snap to grid? Grid einstellungen auf zB. x=y=0.1 oder 0.5 je nach dem....

mfG Gunnar

edit:
PS: Mit diesen Mapkey "mo" kann man eine "alte" "move" aktivieren. Die ist manchmal besser den richtigen "Angriffspunkt" oder "Handle" zu nehmen:

mapkey mo #Detail;#Move;#Geom Tools;#Move;

Leuft auch in WF5. Einfach "mo" tasten und dann das Element angreifen/verschieben/plazieren mit der LMT.
Man muss naturlich auf Fahne Annotate stehen.

PPS:
Wieder weg von der "move" Menu kommt man mit "Windows Activate"

------------------
Mann sagt, dass Pro-E unendlich viele verschiedene Aufgaben lösen kann. Für jede Aufgabe gibt es in Pro-E unendlich viele Lösungen. Und es gibt EINE Lösung, die ohne Probleme ist.
Manche sagen aber auch, dass vor "EINE" ein "K" fehlt.

[Diese Nachricht wurde von GunnarHansen am 03. Aug. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hy Guy,

Tabellen aus dxf in eine ProE-Formatdatei? Äh ja .... SollŽs wohl auch geben. Schön, das Du Dir die Mühe gemacht hast, erst mal alles in 2D zu gestalten, aber war das wirklich nötig? Egal, dafr hast Du jetzt bestimmt eine prima Vorlage.

Also: Du kannst Elemente wie auch Tabellen in ProE dadurch genau platzieren, in dem Du das entsprechende Element selektierst und dann den Cursor auf die auszurichtende Ecke bewegst, RMT und dann Spezial Bewegen anklickst. In dem dann aufgehenden Fenster kannst Du dann genau die relativen oder absoluten Positionen angeben (in Bezug auf den Ursprung), oder aber die Verschiebungen in x- oder y-Richtung. Sollte der Punkt Spezial Bewegen im Kontextmenü nicht sichtbar sein, musst Du den Zeiger noch etwas genauer auf die Ecke des selektierten Objekts bewegen.
Anschließend bei Tabellen noch die Spalten und Zeilen in ihrer Breite bearbeiten und bei Bedarf Zellen verschmelzen oder Linien ausblenden und fertig ist das Grundgerüst für das Schriftfeld. Das gilt für ProE-eigene Tabellen. Wie das mit importierten "Tabellen" aus einem dxf ist, weiß ich nicht.

------------------
Grüße aus OWL, Thomas
Neu auf CAD.de? Diese Infos werden Dir den Einstieg erleichtern: Willkommen auf CAD.de
Und das sollte jeder  mal gelesen haben:
Richtig Fragen - Nettiquette - Suchfunktion - System-Info - 7er-Regel - Unities - ProE-Konfiguration
ProE macht Spaß - viel ProE macht viel Spaß !  (Zitat, frei nach meinem ProE-Beibringer)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Jo tach nochma.

hab das mit dem ausrichten jetzt ganz gut hinbekommen... hab die felder alle einzeln gemessen und dann gegenseitig als Bezug anwählen können.
Mann, is das hart... immer dieses umgewöhnen von dem einen auf das andere CAD-System ^^

Andere Frage, wie bekomme ich die Verlinkung einer Tabelle auf ein attribut in WC hin?

------------------
Rechtschreibfehler sind beabsichtigt und dienen zur allgemeinen Belustigung...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

und wie kann ich die Rahmenfarbe anpassen?!

------------------
Rechtschreibfehler sind beabsichtigt und dienen zur allgemeinen Belustigung...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Syndry:

mal eine Frage, ich habe in einem 2D-Program einen Zeichnungsrahmen entworfen und will diesen nun via DXF in PRO E nutzbar machen...

---

Man kann einen Rahmen auch bequem mit dem Skizzierer entwerfen:
In einer Skizze den Zeichnungsrahmen erzeugen und speichern.
#Datei
#Neu
#Rahmen
#leer_mit_Schnitt
#durchsuchen
Skizze auswählen

Gruß
Arni

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---



Zitat:

---

Original erstellt von Syndry:

Andere Frage, wie bekomme ich die Verlinkung einer Tabelle auf ein attribut in WC hin?

---

Ich mache zur Zeit die selbe Arbeit, allerdings nicht das erste Mal und natürlich in ProE (WF5).
Wenn du Windchill hast, öffne doch einfach mal ein Teil und klicke auf Tools->Parameter. Dort stehen dann alle Parameter des Teils bzw. der Baugruppe. In der Tabelle schreibst du jetzt den Parameter genau so rein, wie er dir angezeigt wurde und machst noch ein & davor.

und wie kann ich die Rahmenfarbe anpassen?!
Das geht über die Farben. Allerdings brauchst du dann eine Pentable (*.pnt), wo die Farben den Stiftstärken zugeordnet sind. Diese Pentable weist du dann in der Druckerkonfiguration *.pcf zu.

------------------

MfG
Falko

[Diese Nachricht wurde von Falko am 04. Aug. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,

jup, soweit hab ich das mit den Parametern jetzt verstanden, aber wie weist man Systemparameter aus?! Also Name, Massstab, Blatt, Blattanzahl, Ersteller, Erstelldatum, Workflowstatus...?!

------------------
Rechtschreibfehler sind beabsichtigt und dienen zur allgemeinen Belustigung...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Beispiele:

Blatt: €t_sheet
Zeichnungsname: &dwg_name
Änderungsstand: &proi_revision:d (gilt nur für Intralink)
Ersteller: &proi_created_by
Erstelldatum: &proi_created_on
Entwicklungsphase: &pdmrl

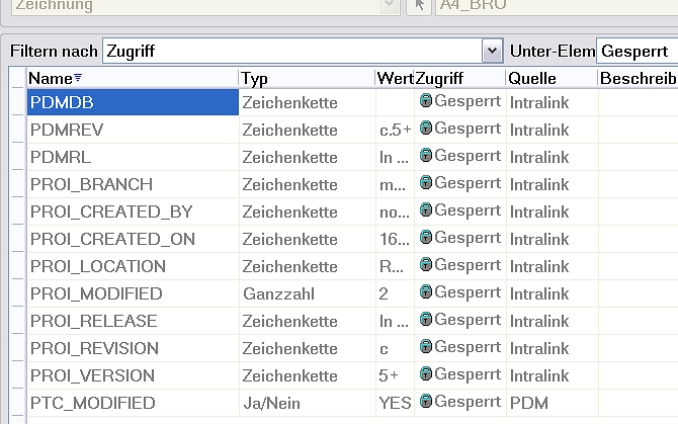

Wie das bei Windchill dann alles heißt, weiß ich nicht. Aber wenn Du unter Tools>Parameter nachschauest, wirst Du IMHO alles nötige finden. Anbei noch ein Bild, wie es dann in einem Zeichnungsrahmen fr Intralink aussieht.

------------------
Grüße aus OWL, Thomas
Neu auf CAD.de? Diese Infos werden Dir den Einstieg erleichtern: Willkommen auf CAD.de
Und das sollte jeder   mal gelesen haben:
Richtig Fragen - Nettiquette - Suchfunktion - System-Info - 7er-Regel - Unities - ProE-Konfiguration
ProE macht Spaß - viel ProE macht viel Spaß !  (Zitat, frei nach meinem ProE-Beibringer)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

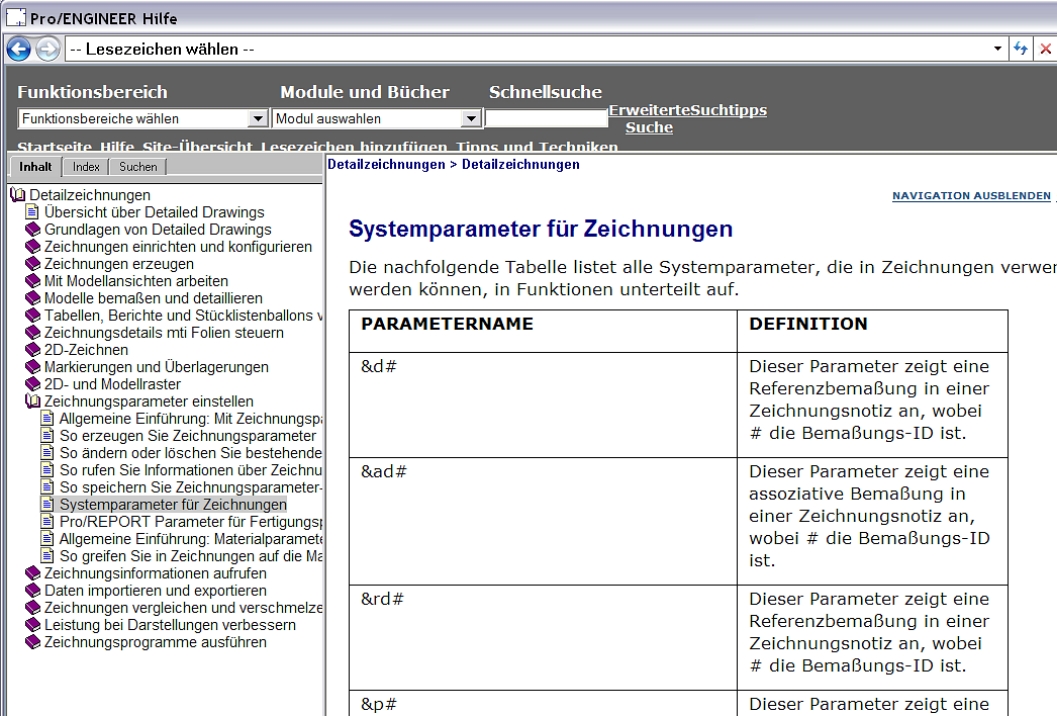

Übrigens würde ein kurzer Blick in die ProE-interne Hilfe Dir alle notwendigen Informationen geben (siehe Bild). Oder hast Du die Hilfe nicht installiert?

------------------
Grüße aus OWL, Thomas
Neu auf CAD.de? Diese Infos werden Dir den Einstieg erleichtern: Willkommen auf CAD.de
Und das sollte jeder  mal gelesen haben:
Richtig Fragen - Nettiquette - Suchfunktion - System-Info - 7er-Regel - Unities - ProE-Konfiguration
ProE macht Spaß - viel ProE macht viel Spaß !  (Zitat, frei nach meinem ProE-Beibringer)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Lebenszyklus: &PTC_WM_LIFECYCLE
Version: &PTC_WM_REVISION
Maßstab: &scale

------------------

MfG
Falko

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

na toll... wisst ihr, wie viele Suchen ich in der hilfe gestartet habe... aber diese Übersicht war nicht auffindbar...
jetzt hab ich nur noch das Problem, dass mit $Parametername nur die eigenen Parameter übernommen werden, die anderen bleiben leer... unter Parameter kann ich auch das Feld "Zuweisen" nicht anklicken... kann ich das vielleicht umgehen?! Falko, du hattest hier eine Idee

------------------
Rechtschreibfehler sind beabsichtigt und dienen zur allgemeinen Belustigung...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Du brauchst die Parameter nicht ausweisen. Lesend zugreifen kannst du auch so.

Das du in der Hilfe nichts gefunden hast, wundert mich nicht. Gerade als Anfänger ist es schwer, die richtigen Begriffe zu finden, mit denen die Suchfunktion etwas anfagen kann.

Habt ihr euch eigentlich mal Gedanken darüber gemacht, euch eine Arbeitsumgebung bzw. zentrale Konfiguration zu beschaffen? Einer der Mods hier arbeitet bei einer Firma, die da ein recht gutes Produkt bietet. Im Moment hätte das für dich den Vorteil, dass du z.B. fertigen Rahmen findest, die du anpassen kannst.
Suche doch mal im Forum nach den STools.

------------------

MfG
Falko

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke für den Tip, ich muss im Grunde ja nur unsere alten Rahmen auf ProE-Umbauen, daher habe ich schon eine gewisse erleichterung ... daher auch ganz am anfang die Sache mit dem Rahmen aus dxf ;-)
