Hallo,
ich habe folgendes Problem:

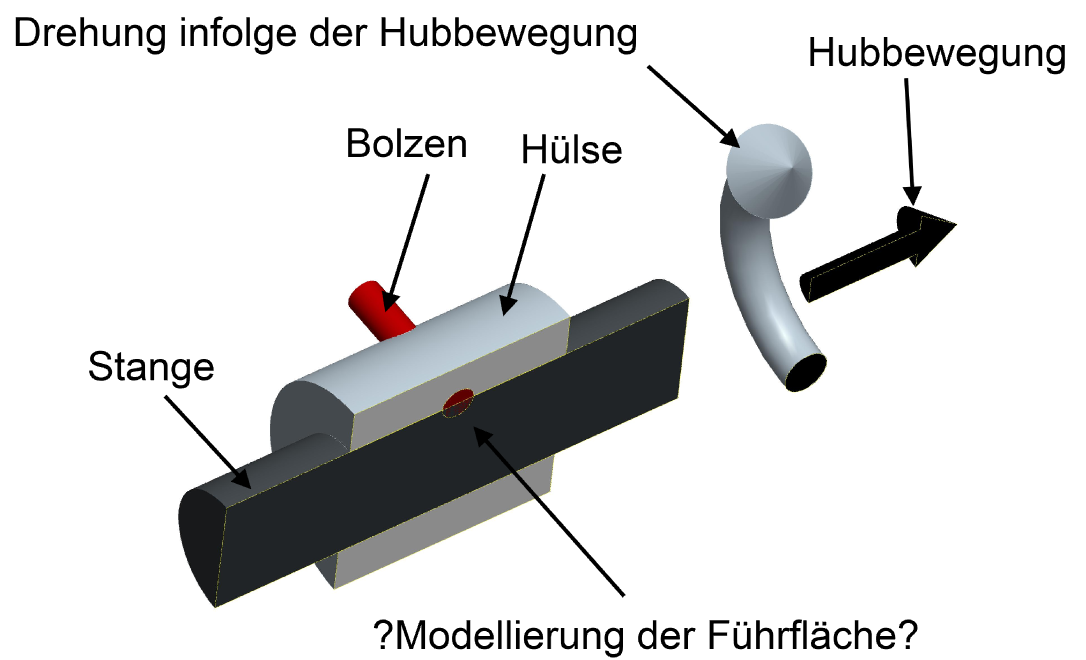

Ich habe eine Stange, die in einer zylindrischen Buchse läuft (Bild). Die Stange soll eine definierte Drehung in Abhängigkeit von der Hubhöhe ausführen,
wobei die Führung durch einen Bolzen, der durch die Hülse gesteckt wird, definiert werden soll.
Wie kann man eine solche Führung modellieren?
Im Prinzip müsste man einen Volumenkörper (Bolzen=Fräser) entlang einer Kurve ziehen und die Schnittmenge von der Stange entfernen.
Kann man so etwas in ProE modellieren?

Vielen Dank schon mal im Voraus!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

BergMax
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. (FH)

Senden Sie eine Private Message an BergMax

Schreiben Sie einen Gästebucheintrag für BergMax

Beiträge: 2326
Registriert: 23.08.2005

Creo 4.0 M130
Creo 8.0.3.0
GT/SUT 8.0.0.0
HP z440, Quadro K2200, Win10 Enterp.
DualView

erstellt am: 13. Mai. 2010 11:52

<-- editieren / zitieren -->

Unities abgeben:

Nur für Gurkenhobel

Moin,

such mal nach "Nut +Zylinder"

Z.B. dies...
------------------
Beste Grüße,
Max

[Diese Nachricht wurde von BergMax am 13. Mai. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

j.sailer
Mitglied
Diplom-Ingenieur (FH)

Senden Sie eine Private Message an j.sailer

Schreiben Sie einen Gästebucheintrag für j.sailer

Beiträge: 1040
Registriert: 29.05.2001

Dienstleister, immer was der Kunde einsetzt. Z. Z. WF 3.0 M080 + Intrlaink 3.4

erstellt am: 13. Mai. 2010 13:33

<-- editieren / zitieren -->

Unities abgeben:

Nur für Gurkenhobel

Hallo,

man kann die Bahn des Fräsers modellieren. Zieht man die Mittelachse des Fräsers entlang dieser Kurve und dickt dann die entstandene Fläche auf die Fräserdicke auf und verrundet die Enden, erhält man das Volumen, dass der Fräser abfahren würde. Modelliert man es als Materialschnitt, hat man die Kontur im Zylinder.

Gruß

Jürgen
