Thema: Fehlende Linien bei Bruchansicht (2621 mal gelesen)
|
Pumpernickel
Mitglied
   Beiträge: 19
Registriert: 07.04.2010 ProE 4.0 Wildfire Student, WinXP Prof. 32bit, Computer mit 2GB RAM, ATI Radeon 4350
|
erstellt am: 13. Apr. 2010 13:20  <-- editieren / zitieren -->   Unities abgeben:
Hi, ich habe ein Rotationsteil und in dem Rotationsteil befindet sich an einer Stelle eine Nut. Um die Tiefe der Nut bemaßen zu können, wollte ich eine Bruchansicht erzeugen, um dort dann die Nut sichtbar zu machen. Leider hat das nicht funktioniert, denn die Nut wird nicht dargestellt. Das Nutbreitenmass steht ja schon oben mit 100, die Nuttiefe wäre 15, aber sie ist eben nicht da. Was könnte denn die Ursache dafür sein? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Börga
Mitglied
Dipl.-Ing. Maschinenbau/Konstruktionstechnik
Beiträge: 629
Registriert: 09.07.2003 SolidWorks Premium 2014 x64 Edition SP2.0
SolidWorks Enterprise PDM
Intel® Xeon® W3565
8 GB RAM
NVIDEA Quadro 4000
Windows 7 Professional
|
erstellt am: 13. Apr. 2010 13:24 <-- editieren / zitieren --> Unities abgeben: Nur für Pumpernickel
Hi, es sieht so aus, als ob dein Schnitt A nicht parallel zur Ansichtsebene verläuft. Ich komme darauf, da vor dem "A" ein rotes Kreuz ist. Wenn der Schnitt zur Ansicht passen würde, wäre dort ein grüner Haken. Also prüfe im Modell nochmal den Schnittverlauf. ------------------
Gruß Christian
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Pumpernickel
Mitglied
Beiträge: 19
Registriert: 07.04.2010 ProE 4.0 Wildfire Student, WinXP Prof. 32bit, Computer mit 2GB RAM, ATI Radeon 4350
|
erstellt am: 13. Apr. 2010 13:37 <-- editieren / zitieren --> Unities abgeben:
|
flavus
Mitglied
Techniker+Familienerhalter
Beiträge: 1378
Registriert: 09.04.2005 ATI 3450
Win7/64
Creo2.0 produktiv
Windchill 10.0 nimmermehr :-(
|
erstellt am: 13. Apr. 2010 13:55 <-- editieren / zitieren --> Unities abgeben: Nur für Pumpernickel
|
Pumpernickel
Mitglied
Beiträge: 19
Registriert: 07.04.2010 ProE 4.0 Wildfire Student, WinXP Prof. 32bit, Computer mit 2GB RAM, ATI Radeon 4350
|
erstellt am: 13. Apr. 2010 18:04 <-- editieren / zitieren --> Unities abgeben:
Hallo flavus, vielen Dank für Deinen Hinweis bezüglich Bruchansicht und lokaler Schnitt. Ich möchte auch gerne exakte Begriffe verwenden, aber dazu muss ich wissen, worin der Unterschied bestezt. Handelt es sich jetzt bei den Begriffen "lokaler Schnitt" und "Bruchansicht" nur für Pro/E um verschiedene Sachen? Weil wenn ich beispielsweise in den Hoischen reinschaue, dann wird dort z.B. auf Seite 57 Bild 8 (Hoischen 27. Auflage) eine solche Ansicht, wie ich sie machen wollte, auch als Bruchansicht bezeichnet. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Diplont
Mitglied
Beiträge: 313
Registriert: 26.01.2010 Windows 7 (64 bit)
Creo 4.0 Parametric (M080)
|
erstellt am: 13. Apr. 2010 19:07 <-- editieren / zitieren --> Unities abgeben: Nur für Pumpernickel

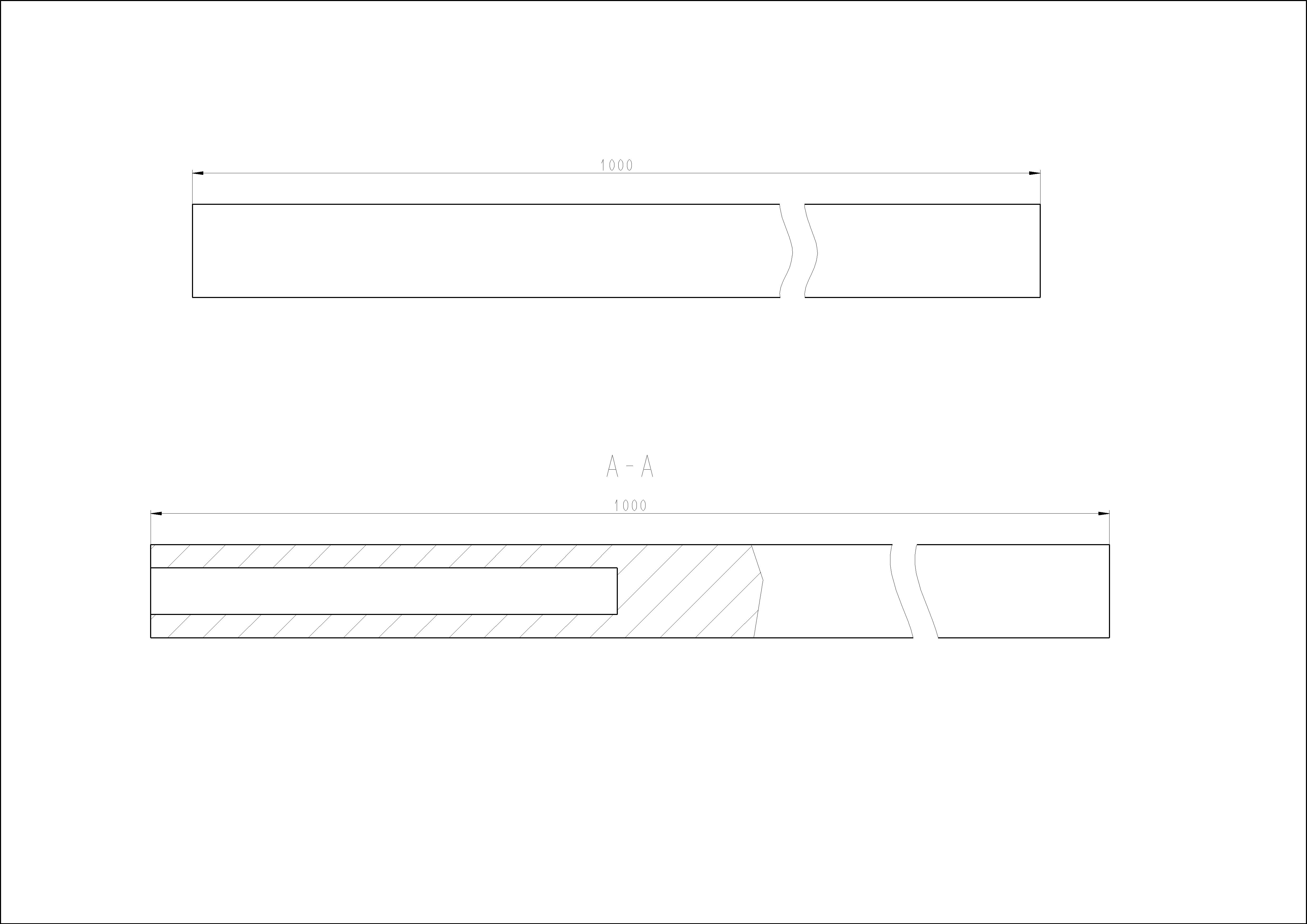

Hi, lokaler Schnitt: nur ein Ausschnitt eines Vollschnittes Bruchansicht: Wird z.B. bei Rohren verwendet, um eine große Länge bei kleinem Durchmesser durchstellen zu können. (ohne eine Detailansicht darstellen zu müssen). Oder aus Bequemlichkeit, weil man ein kleineres Blatt verwenden will. Ich hoffe, dass das ausreichend ist. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
flavus
Mitglied
Techniker+Familienerhalter
Beiträge: 1378
Registriert: 09.04.2005 ATI 3450
Win7/64
Creo2.0 produktiv
Windchill 10.0 nimmermehr :-(
|
erstellt am: 13. Apr. 2010 20:34 <-- editieren / zitieren --> Unities abgeben: Nur für Pumpernickel
@Pumpernickel: Für Fragen hier im ProE-Forum immer die softwaremäßigen Begriffe verwenden - egal ob im Hoischen oder einem anderen Lehrbuch ein anderer Begriff steht. In meinen Büchern gibt's z.B. Vollschnitt, Halbschnitt, Bruchansicht, Teilschnitt, Profilschnitt. Die heißen bei ProE mitunter anders - hängt auch mit der Übersetzung aus dem Amerikanischen zusammen. Aber die Richtung ist für Dich soweit klar, denke ich. Peter Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
U_Suess
Moderator
CAD-Admin / manchmal Konstrukteur

Beiträge: 10696
Registriert: 14.11.2001 CREO 8.0.6.0 (+Geniustool für Creo 10.0.1)
PDMLink 12.0.2.8
NTSI Contender E64 SC8 mit
NVIDIA Quadro P4000
Intel Core i7-10700KF / 3,80 GHz
64GB DDR4-RAM / 2933 MHz
Win 10 Prof. 64Bit
|
erstellt am: 13. Apr. 2010 21:22 <-- editieren / zitieren --> Unities abgeben: Nur für Pumpernickel
Zitat:
Original erstellt von Pumpernickel:
... Weil wenn ich beispielsweise in den Hoischen reinschaue, dann wird dort z.B. auf Seite 57 Bild 8 (Hoischen 27. Auflage) eine solche Ansicht, wie ich sie machen wollte, auch als Bruchansicht bezeichnet.
Das kann vielleicht daran liegen, dass man 'früher' zu einer solchen Darstellung "Ausbruch" gesagt hat. (IMHO bis Version 20 oder 2001 hieß das auch in Pro/E so). ------------------
Gruß
Udo  Keine Panik, Du arbeitest mit Pro/E! Und Du hast cad.de gefunden!  Neu hier?  Verwundert über die Antworten?  Dann schnell nachfolgende Link durchlesen.
• Richtig Fragen • Nettiquette • Suchfunktion • System-Info • Pro/E-Konfig • 7er-Regel • Unities Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
