Autor Thema:  Flächen verrunden (6750 mal gelesen)
zwergriese
Mitglied
Ingenieur


Sehen Sie sich das Profil von zwergriese an!   Senden Sie eine Private Message an zwergriese  Schreiben Sie einen Gästebucheintrag für zwergriese

Beiträge: 71
Registriert: 07.05.2004

Pro/e Wildfire 5

erstellt am: 31. Mrz. 2010 13:32    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo Zusammen,

ich habe folgendes Problem. Ich habe zwei Flächen, die ich mit einer Schräge versehe. Anschließend versehe ich die Schnittkante der beiden Flächen mit einem Radius. Da fängt das Porblem an. Nach dem Verrunden verläuft die untere Kante im Bereich des Radius nicht mehr auf der gleichen Ebene wie die tangential benachbarten Kanten der Flächen, so dass ich beim späteren Verschmelzen eine "Zunge" (s. Bild) erhalte. Kann mir jeamd sagen, wie ich verhindern kann, dass sich die Kante verschiebt?

Gruß

Zwergriese

------------------
zr

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

arossbach
Mitglied
Technologie Manager Schmiedetechnik


Sehen Sie sich das Profil von arossbach an!   Senden Sie eine Private Message an arossbach  Schreiben Sie einen Gästebucheintrag für arossbach

Beiträge: 1181
Registriert: 13.06.2001

erstellt am: 31. Mrz. 2010 14:02    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für zwergriese 10 Unities + Antwort hilfreich

Hallo !
Ja, dass kommt schon mal so vor.
Das KE Verrundung ist am besten anzuwenden wenn es ein definiertes Ende und einen definierten Anfang gibt. Dazu geben CAD-Administratoren gerne die Weisung aus, Rundungen immer am Schluss des Modells zu machen. Praktiker wissen zwar, dass das in Reinkultur glatter Unsinn ist, jedoch ist die grobe Marschrichtung : "Rundungen möglichst am Ende" nicht falsch.
Wenn man das Verrunden nicht später machen kann, dann sollte man entweder mit kostruierten Flächen aus Kurven arbeiten (Flächen über Berandung) oder die überflüssigen Stellen einfach abtrimmen mit Hilfskurven, Hilfsebenen oder Hilfsflächen.
Gruß

------------------
-Axel-
CROSSFIRE

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

mathiasreibe
Mitglied
Konstrukteur


Sehen Sie sich das Profil von mathiasreibe an!   Senden Sie eine Private Message an mathiasreibe  Schreiben Sie einen Gästebucheintrag für mathiasreibe

Beiträge: 109
Registriert: 14.04.2005

creo3
creo elements/pro 5.0 M220
PDMLink 10.1
Win7 Pro
NVidia Quadro 4000

erstellt am: 31. Mrz. 2010 14:03    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für zwergriese 10 Unities + Antwort hilfreich

Hallo, etwas mehr Info wäre hilfreich.
- Flächenmodell oder Körper
- Import oder selbst erstellt
- gerade Kanten oder Bögen
- welche Genauigkeit

Aber vielleicht hilft es auch schon mit der Reihenfolge der Ke's zu spielen oder die Rundung nicht auf die Kante legen, sondern von Fläche zu Fläche laufen lassen.

Gruß Mathias

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

zwergriese
Mitglied
Ingenieur


Sehen Sie sich das Profil von zwergriese an!   Senden Sie eine Private Message an zwergriese  Schreiben Sie einen Gästebucheintrag für zwergriese

Beiträge: 71
Registriert: 07.05.2004

Pro/e Wildfire 5

erstellt am: 31. Mrz. 2010 14:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Matthias,

zu deinen Fragen:
- 2 Flächen
- selbst erstellt
- flache Flächen ohne Krümmung
- Genauigkeit 0,01 bei absoluter Genauigkeit

Umstellung der Reihenfolge ist nicht sinnvoll, die schräge muss vor der Rundung stehen, sionst ist die Rundung nicht über die Kante gleich. Ausserdem muss sie vor dem verschmelzen erfolgen, sonst klappt die Rundung aus anderen Gründen nicht.

------------------
zr

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

mathiasreibe
Mitglied
Konstrukteur


Sehen Sie sich das Profil von mathiasreibe an!   Senden Sie eine Private Message an mathiasreibe  Schreiben Sie einen Gästebucheintrag für mathiasreibe

Beiträge: 109
Registriert: 14.04.2005

creo3
creo elements/pro 5.0 M220
PDMLink 10.1
Win7 Pro
NVidia Quadro 4000

erstellt am: 31. Mrz. 2010 15:02    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für zwergriese 10 Unities + Antwort hilfreich

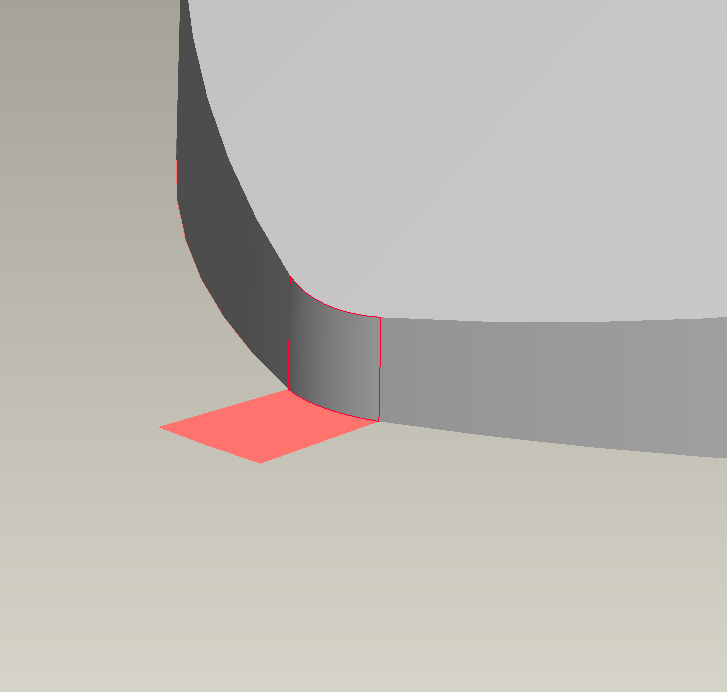

Hi, kannst Du "zwei Flächen" genauer beschreiben? Die vertikalen Flächen sehen bombiert aus. Hast Du die vertikalen möglicherweise bis zu den horizontalen Flächen extrudiert und die horizontalen dann angeschrägt? Könnte sein, dass deswegen Minispalten entstehen, die sich erst nach dem Radius bemerkbar machen. Vielleicht drüberweg extrudieren und ggf. den Radius gleich mit in der Skizze erstellen. Danach dann verschneiden.

Feierabend :-)

[Diese Nachricht wurde von mathiasreibe am 31. Mrz. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cbernuth@DENC
Moderator
IT Expert for Mechanical Product Design




Sehen Sie sich das Profil von cbernuth@DENC an!   Senden Sie eine Private Message an cbernuth@DENC  Schreiben Sie einen Gästebucheintrag für cbernuth@DENC

Beiträge: 2132
Registriert: 19.07.2001

DELL Precision 5570
GeForce P1000
Creo7.0.10.0, Creo 9.0.2.0
CATIA V5 19-24

erstellt am: 31. Mrz. 2010 15:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für zwergriese 10 Unities + Antwort hilfreich

Versuch mal Folgendes:
- nutze beim Erstellen der Rundung die Option "neue Sammelfläche"
- verlängere die untere Berandung der Fläche etwas
- Binde die Rundungsfläche mittels 'Verschmelzen' ein

------------------
Gruß,
cbernuth

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

maschinenbauheit
Mitglied
Techniker Maschinenbau Entwicklung


Sehen Sie sich das Profil von maschinenbauheit an!   Senden Sie eine Private Message an maschinenbauheit  Schreiben Sie einen Gästebucheintrag für maschinenbauheit

Beiträge: 600
Registriert: 13.02.2007

erstellt am: 31. Mrz. 2010 17:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für zwergriese 10 Unities + Antwort hilfreich

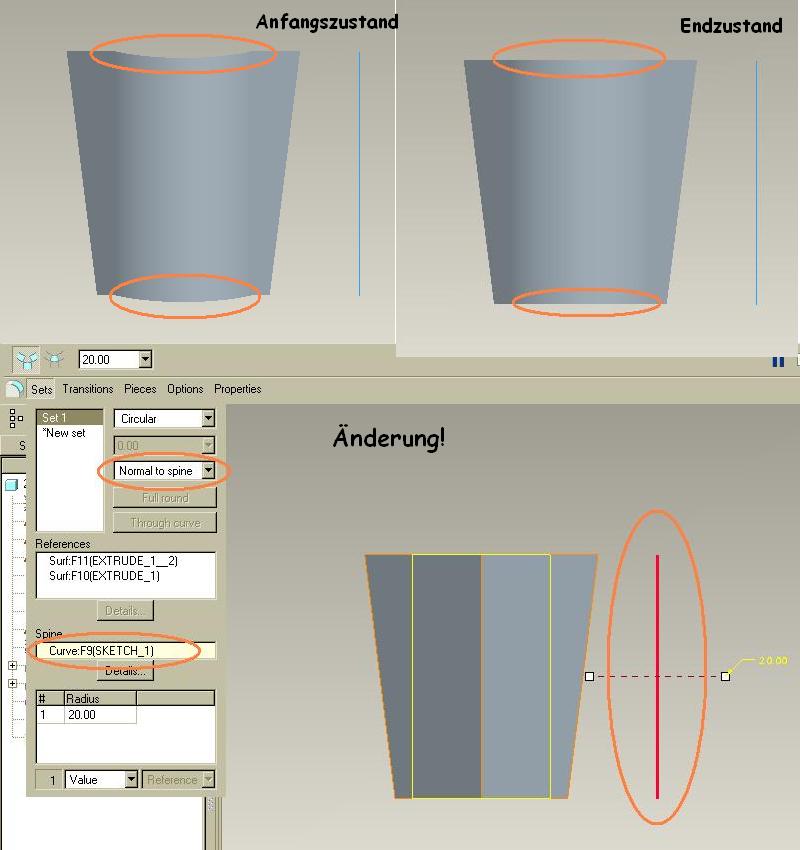

Eine Kurve als "Normale" erzeugen, die senkrecht zu einer der Endflächen steht. Den Radius umdefinieren, statt Option #Rollball die Option #Senkrecht zu Steuerkurve benutzen.

------------------
A Journey into Darkness, a Journey into Mystery, a Journey into ProEngineer

[Diese Nachricht wurde von maschinenbauheit am 31. Mrz. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Frau-PROE
Ehrenmitglied V.I.P. h.c.
Trän-Närrin



Sehen Sie sich das Profil von Frau-PROE an!   Senden Sie eine Private Message an Frau-PROE  Schreiben Sie einen Gästebucheintrag für Frau-PROE

Beiträge: 2785
Registriert: 01.07.2009

Privat:
DELL Vostro 1710
WinXP-Pro
Wildfire4 M020 SE
CoCreate PE 2.0

Dienstlich:
NIX
Arbeitslos und Spaß dabei!

erstellt am: 31. Mrz. 2010 18:13    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für zwergriese 10 Unities + Antwort hilfreich






Zitat:
Original erstellt von maschinenbauheit:
...die Option #Senkrecht zu Steuerkurve benutzen...

Wobei dann aber die Form der Rundung verändert wird. Der Radius liegt dann nämlich ebenfalls "Senkrecht zu Steuerkurve", d.h. an der Kontur wäre sie de facto ellipsoid und nicht rund!

Besser sind da schon cbernuths Tip (neue Sammelfläche Verlängern und Verschmelzen)
und Axels Tip. (Rundung nach dem Verbundvolumen)

Ich hätte da übrigens auch noch einen:

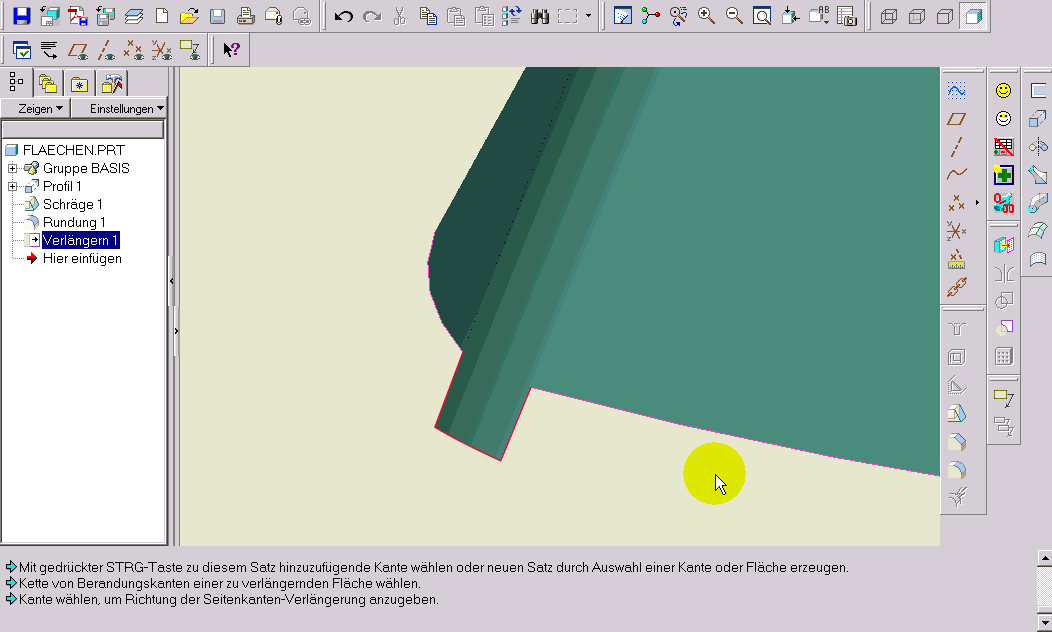

Einfach nur die Rundung Verlängern, Schneiden und Trimmen.

Liebe Grüße,
Nina

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ford P.
Mitglied



Sehen Sie sich das Profil von Ford P. an!   Senden Sie eine Private Message an Ford P.  Schreiben Sie einen Gästebucheintrag für Ford P.

Beiträge: 842
Registriert: 26.05.2008

WF2 m230
WF4 m040
Intralink 3.4 m040
Intralink 3.4 m060
HP 8710w

erstellt am: 31. Mrz. 2010 22:29    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für zwergriese 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von Frau-PROE:

Ich hätte da übrigens auch noch einen

Ich auch, was ganz verrücktes das bei den meisten schon total in Vergessenheit geraten ist:
Von Anfang an Volumen modellieren.

------------------
Es gibt eine Theorie, die besagt, wenn jemals irgendwer genau rausfindet, wozu Pro/E da ist und warum es da ist, dann verschwindet es auf der Stelle und wird durch etwas noch Bizarreres und Unbegreiflicheres ersetzt.
Es gibt eine andere Theorie, nach der das schon passiert ist.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Frau-PROE
Ehrenmitglied V.I.P. h.c.
Trän-Närrin



Sehen Sie sich das Profil von Frau-PROE an!   Senden Sie eine Private Message an Frau-PROE  Schreiben Sie einen Gästebucheintrag für Frau-PROE

Beiträge: 2785
Registriert: 01.07.2009

Privat:
DELL Vostro 1710
WinXP-Pro
Wildfire4 M020 SE
CoCreate PE 2.0

Dienstlich:
NIX
Arbeitslos und Spaß dabei!

erstellt am: 31. Mrz. 2010 22:48    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für zwergriese 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von Ford P.:
...was ganz verrücktes...


Bravo!

LG Nina

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

U_Suess
Moderator
CAD-Admin / manchmal Konstrukteur




Sehen Sie sich das Profil von U_Suess an!   Senden Sie eine Private Message an U_Suess  Schreiben Sie einen Gästebucheintrag für U_Suess

Beiträge: 10696
Registriert: 14.11.2001

CREO 8.0.6.0 (+Geniustool für Creo 10.0.1)
PDMLink 12.0.2.8
NTSI Contender E64 SC8 mit
NVIDIA Quadro P4000
Intel Core i7-10700KF / 3,80 GHz
64GB DDR4-RAM / 2933 MHz
Win 10 Prof. 64Bit

erstellt am: 01. Apr. 2010 12:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für zwergriese 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von Ford P.:
Ich auch, was ganz verrücktes das bei den meisten schon total in Vergessenheit geraten ist:
Von Anfang an Volumen modellieren.

Bist du verrückt? Das kann man doch mit einem Volumenmodellierer nicht machen.

------------------
Gruß
Udo                 Keine Panik, Du arbeitest mit Pro/E! Und Du hast cad.de gefunden!

Neu hier?     Verwundert über die Antworten?    Dann schnell nachfolgende Link durchlesen.
Richtig FragenNettiquetteSuchfunktionSystem-InfoPro/E-Konfig7er-Regel      • Unities
