Autor Thema:  Schnitt einer Kosmetik in einer Baugruppe (2436 mal gelesen)
JINGPRO
Mitglied
Konstrukteur

Sehen Sie sich das Profil von JINGPRO an!   Senden Sie eine Private Message an JINGPRO  Schreiben Sie einen Gästebucheintrag für JINGPRO

Beiträge: 4
Registriert: 18.03.2010

Pro/E:
WF4.0 M100

erstellt am: 20. Mrz. 2010 15:15    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo,

folgendes Problem ist bei WF 4.0 aufgetreten. Als erstes habe ich ein Gewinde mit der Funktion Kosmetik in einem Einzelteil erzeugt. Dieses Einzelteil wurde danach in einer Baugruppe eingebaut und an der Stirnfläche, wo das Gewinde aufhört ein Materialschnitt erzeugt. Jedoch wird die Kosmetik nicht komplett geschnitten. Das heisst, die Linien des Kerndurchmessers sind auf der Zeichnung sichtbar.

Hoffe es kann mir jemand bei diesem Problem weiterhelfen.

Vielen dank im voraus.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

j.sailer
Mitglied
Diplom-Ingenieur (FH)


Sehen Sie sich das Profil von j.sailer an!   Senden Sie eine Private Message an j.sailer  Schreiben Sie einen Gästebucheintrag für j.sailer

Beiträge: 1040
Registriert: 29.05.2001

Dienstleister, immer was der Kunde einsetzt. Z. Z. WF 3.0 M080 + Intrlaink 3.4

erstellt am: 20. Mrz. 2010 16:05    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für JINGPRO 10 Unities + Antwort hilfreich

Hallo,

ganz habe ich das Problem nicht verstanden. Die kosmetische Gewindefläche wird von Materialschnitten nicht geschnitten. Wenn man das machen möchte, muss man die Gewindefläche zusätzlich mit den Flächenfunktionen trimmen.

Das Kernloch bleibt bei Gewindebohrungen immer erhalten. Die kosmetische Fläche wird nur zur Darstellung des Gewindes verwendet, beispielweise zur normgerechten Darstellung in Zeichnungen.

Gruß

Jürgen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

JINGPRO
Mitglied
Konstrukteur

Sehen Sie sich das Profil von JINGPRO an!   Senden Sie eine Private Message an JINGPRO  Schreiben Sie einen Gästebucheintrag für JINGPRO

Beiträge: 4
Registriert: 18.03.2010

Pro/E:
WF4.0 M100

erstellt am: 21. Mrz. 2010 20:32    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Guten Abend,

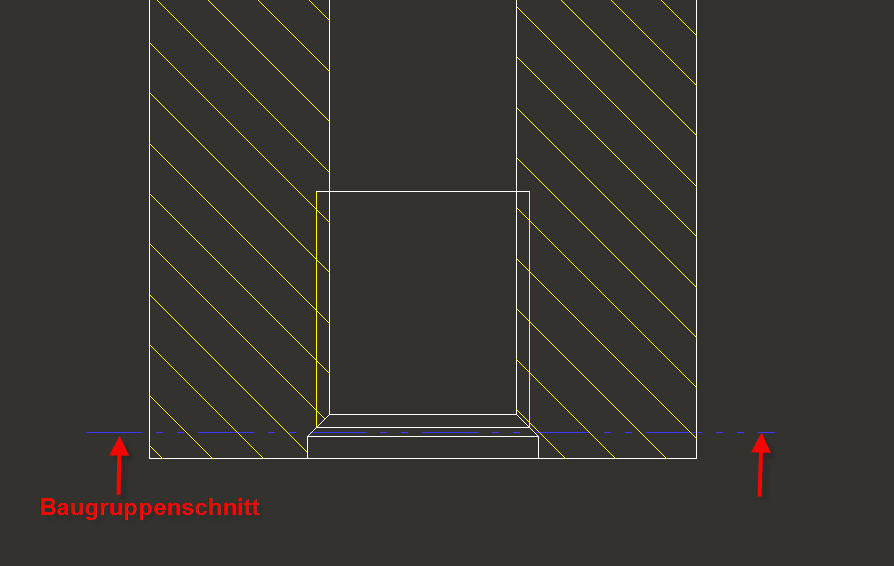

ich habe mal ein Bild angefügt um das Problem besser zu verstehen.

Es ist ja so, dass die Linien in der Einzelteilzeichnung um ein bestimmtes Maß länger sind und auch angezeigt werden sollen. In der Baugruppe dagegen, wird ein Teil dieser Linien weggeschnitten, jedoch werden die Linien (gelb, siehe Bild) nicht entfernt.

Gruß

[Diese Nachricht wurde von JINGPRO am 21. Mrz. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

JINGPRO
Mitglied
Konstrukteur

Sehen Sie sich das Profil von JINGPRO an!   Senden Sie eine Private Message an JINGPRO  Schreiben Sie einen Gästebucheintrag für JINGPRO

Beiträge: 4
Registriert: 18.03.2010

Pro/E:
WF4.0 M100

erstellt am: 24. Mrz. 2010 14:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hat niemand eine Lösung zu diesem Problem???

Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

GunnarHansen
Mitglied
Engineer


Sehen Sie sich das Profil von GunnarHansen an!   Senden Sie eine Private Message an GunnarHansen  Schreiben Sie einen Gästebucheintrag für GunnarHansen

Beiträge: 759
Registriert: 16.09.2009

erstellt am: 24. Mrz. 2010 14:46    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für JINGPRO 10 Unities + Antwort hilfreich

1) Bist du sicher, das was du willst auch wirklich Zeicnungsmässig korrekt ist?
2) Genau was willst du? Das JPG sagt mir nicht viel.

Wenn du hilfe wilst musst du die Frage mehr präcise formulieren können.

------------------
Mann sagt, dass Pro-E unendlich viele verschiedene Aufgaben lösen kann. Für jede Aufgabe gibt es in Pro-E unendlich viele Lösungen. Und es gibt EINE Lösung, die ohne Probleme ist.
Manche sagen aber auch, dass vor "EINE" ein K fehlt.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dankeschoen
Mitglied
R&D Ingenieur


Sehen Sie sich das Profil von dankeschoen an!   Senden Sie eine Private Message an dankeschoen  Schreiben Sie einen Gästebucheintrag für dankeschoen

Beiträge: 18
Registriert: 01.10.2007

Lenova
Xenon E5420 2.5GHz
4GB RAM
NVIDIA Quadro FX1700
WIN XP

erstellt am: 24. Mrz. 2010 15:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für JINGPRO 10 Unities + Antwort hilfreich

Hallo,

du kannst ein Gewinde im Teil mit einer zuvor erzeugten Sammelfläche "trimmen"!
Das ist leicht, aber leider lässt sich meines Wissens die Trimm KE nicht in der
Baugruppe auf das Gewinde im Teil anweden. Möglich ist nur die in der Baugruppe
erzeuge Sammelfläche mit Gewindefläche zu verschneiden aber nicht ungekehrt...

Mein Vorschlag:

1: erzeuge einen neuen Layer (Folie) in der Baugruppe und wähle das Gewinde des Teils.
dann kannst du das Gewinde für die Baugruppe ausblenden. Anschliessend erzeugst du
einfach in der Baugruppe ein neues Gewinde...

2: Baue das teil flexibel ein und unterdrücke das Gewinde und dann legst du das neue
Gewinde wieder in der Baugruppe an.

verstanden? gruss aus der Schweiz

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dankeschoen
Mitglied
R&D Ingenieur


Sehen Sie sich das Profil von dankeschoen an!   Senden Sie eine Private Message an dankeschoen  Schreiben Sie einen Gästebucheintrag für dankeschoen

Beiträge: 18
Registriert: 01.10.2007

Lenova
Xenon E5420 2.5GHz
4GB RAM
NVIDIA Quadro FX1700
WIN XP

erstellt am: 24. Mrz. 2010 15:20    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für JINGPRO 10 Unities + Antwort hilfreich




Trimmfunktion: nur auf oberster Ebene...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dankeschoen
Mitglied
R&D Ingenieur


Sehen Sie sich das Profil von dankeschoen an!   Senden Sie eine Private Message an dankeschoen  Schreiben Sie einen Gästebucheintrag für dankeschoen

Beiträge: 18
Registriert: 01.10.2007

Lenova
Xenon E5420 2.5GHz
4GB RAM
NVIDIA Quadro FX1700
WIN XP

erstellt am: 24. Mrz. 2010 15:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für JINGPRO 10 Unities + Antwort hilfreich




lösung über flexiblen einbau des Teils

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

arni1
Ehrenmitglied V.I.P. h.c.



Sehen Sie sich das Profil von arni1 an!   Senden Sie eine Private Message an arni1  Schreiben Sie einen Gästebucheintrag für arni1

Beiträge: 4005
Registriert: 17.12.2002

Pro/E seit Version 11
Creo6
HP Z210
Intel Xeon 3.3GHz; 20 GB RAM
NVIDIA Quadro 2000
HP ZR30w
Win10 64bit

erstellt am: 24. Mrz. 2010 15:27    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für JINGPRO 10 Unities + Antwort hilfreich

Wenn das Einzelteil nicht angetastet werden darf,
dann in der Baugruppe nach dem Materialschnitt die Stirnfläche des Materialschnittes kopieren,
die Gewindefläche kopieren, diese zwei Flächenkopien verschmelzen.
Die zwei Flächenkopien+ die Verschmelzung auf eine sichtbare Folie legen, die Folie mit dem Gewinde im Einzelteil ausblenden.

Wenn der Baugruppen-Materialschnitt auch im Einzelteil sein darf, dann den Baugruppenmaterialschnitt
auch auf Teileebene anzeigen lassen, dort wiederum die Stirnfläche kopieren und mit Gewindefläche verschmelzen.
Eventuell auch den Baugruppenschnitt, Flächenpoie+ Verschmelzung in eine Familientabelle (des Einzelteiles)
aufnehmen, eine Variante ohne diese KE's eintragen um diese zB. für die Einzelteilzeichnung nutzen zu können.

Gruß
Arni

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

JINGPRO
Mitglied
Konstrukteur

Sehen Sie sich das Profil von JINGPRO an!   Senden Sie eine Private Message an JINGPRO  Schreiben Sie einen Gästebucheintrag für JINGPRO

Beiträge: 4
Registriert: 18.03.2010

Pro/E:
WF4.0 M100

erstellt am: 24. Mrz. 2010 15:31    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Erstmal vielen Dank für die Antworten.

@dankeschoen
Bist du sicher, dass die Trimmfunktion in einer Baugruppe funktioniert? Beim mir ist sie nämlich in der Baugruppe grau, also nicht anwendbar.

Dein erster Vorschlag ist natürlich möglich, allerdings sehr umständlich.

Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dankeschoen
Mitglied
R&D Ingenieur


Sehen Sie sich das Profil von dankeschoen an!   Senden Sie eine Private Message an dankeschoen  Schreiben Sie einen Gästebucheintrag für dankeschoen

Beiträge: 18
Registriert: 01.10.2007

Lenova
Xenon E5420 2.5GHz
4GB RAM
NVIDIA Quadro FX1700
WIN XP

erstellt am: 24. Mrz. 2010 16:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für JINGPRO 10 Unities + Antwort hilfreich

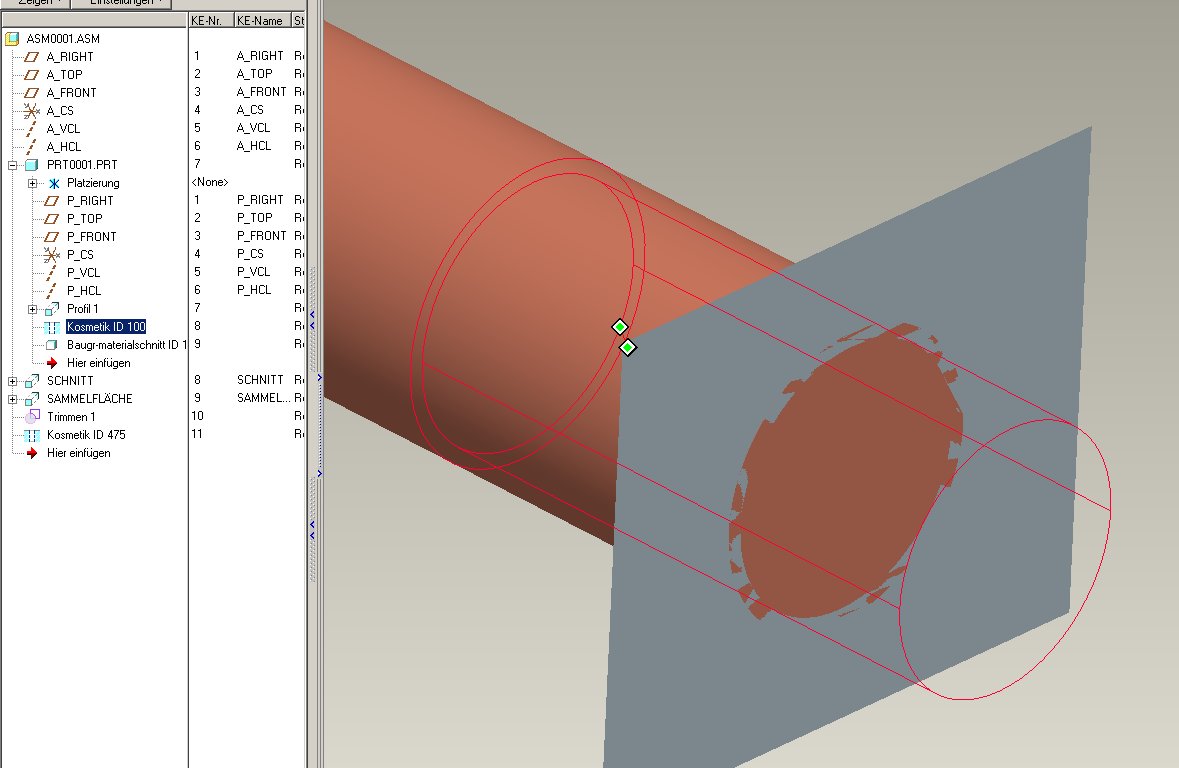

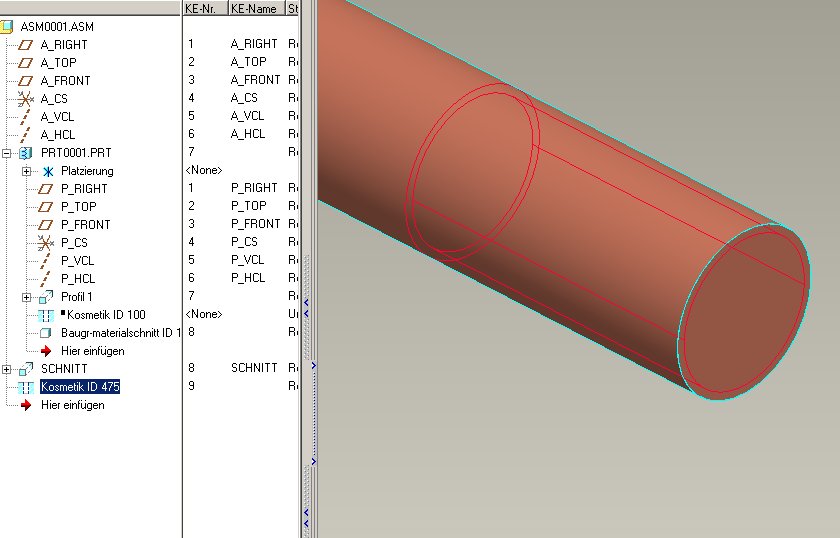

Trimmen in Baugruppen funktioniert!!! (siehe Bild)
aber eben nicht runter auf Teile KE sondern nur für
KE der Baugruppe, wie in meinem Beispiel die Fläche
die mit der Gewinde-KE getrimmt wurde.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

GunnarHansen
Mitglied
Engineer


Sehen Sie sich das Profil von GunnarHansen an!   Senden Sie eine Private Message an GunnarHansen  Schreiben Sie einen Gästebucheintrag für GunnarHansen

Beiträge: 759
Registriert: 16.09.2009

erstellt am: 24. Mrz. 2010 20:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für JINGPRO 10 Unities + Antwort hilfreich




Jetzt habe ich das Problem verstanden, glaube ich.

Wär's eine Lösung die Fase im Bauteil grösser zu machen?
So gross, dass  die Kosmetik immernoch auf der Fase landet.(In der Baugruppe auch)
Scheint mir mehr Fachtechnisch korrekt, dass die Fase gross genug ist??

------------------
Mann sagt, dass Pro-E unendlich viele verschiedene Aufgaben lösen kann. Für jede Aufgabe gibt es in Pro-E unendlich viele Lösungen. Und es gibt EINE Lösung, die ohne Probleme ist.
Manche sagen aber auch, dass vor "EINE" ein K fehlt.

[Diese Nachricht wurde von GunnarHansen am 25. Mrz. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
