Autor Thema:  Komponente platzieren - Führung Fläche auf Fläche (1675 mal gelesen)
Ramses3005
Mitglied


Sehen Sie sich das Profil von Ramses3005 an!   Senden Sie eine Private Message an Ramses3005  Schreiben Sie einen Gästebucheintrag für Ramses3005

Beiträge: 2
Registriert: 03.11.2009

Pro/E Wildfire 4

erstellt am: 03. Nov. 2009 10:02    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Hallo zusammen,

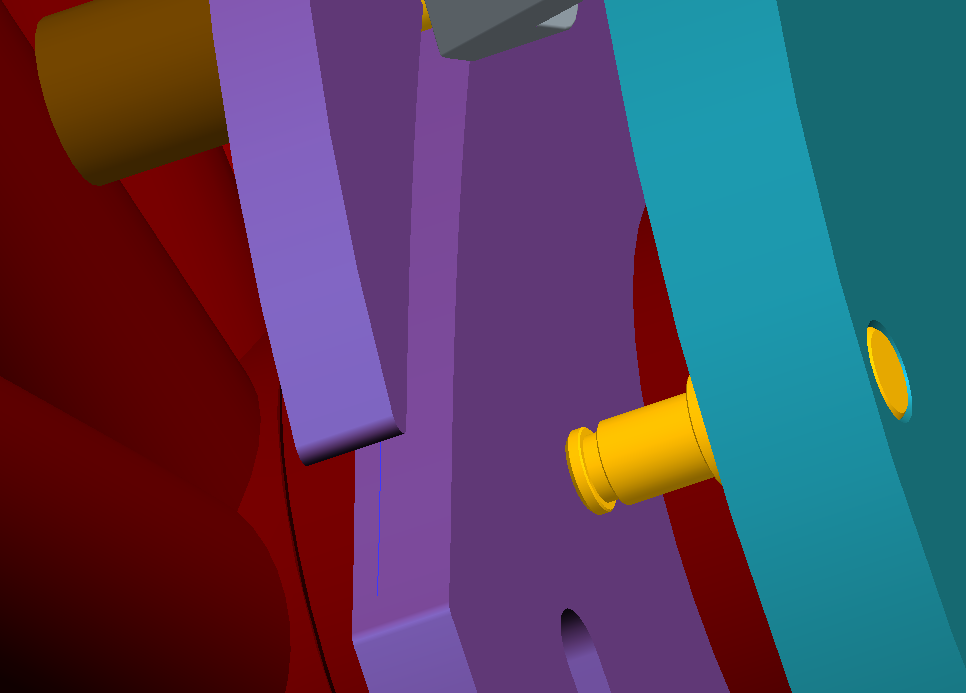

Ich möchte einen Bolzen (gelb) von einer Nut (lila) geführt in WF4 realisieren. Da die Nut nicht geradlinig ist, kann ich kein Schubgelenk verwenden, da ich hierbei ja Achsen benötigen würde.

Kann ich die Seitenfläche der Nut mit der Seitenfläche des Bolzens aufeinander verschieben lassen ? Falls nicht, wie würdet Ihr das lösen ?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ex-Mitglied
solmaz
Mitglied
Design/Simulant


Sehen Sie sich das Profil von solmaz an!   Senden Sie eine Private Message an solmaz  Schreiben Sie einen Gästebucheintrag für solmaz

Beiträge: 278
Registriert: 04.10.2005

 erstellt am: 03. Nov. 2009 10:27    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Ramses3005 10 Unities + Antwort hilfreich
Hallo !

Für mich eindeutig und elegant mit der Einbaubedingung "Führung" realisierbar" !
Punkt auf Kurve--->MDX

Viel Erfolg...

------------------
Schöne Grüße liebe Simulanten ...

Zum Erfolg gibt es keinen Lift man muss die Treppe nehmen !

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ramses3005
Mitglied


Sehen Sie sich das Profil von Ramses3005 an!   Senden Sie eine Private Message an Ramses3005  Schreiben Sie einen Gästebucheintrag für Ramses3005

Beiträge: 2
Registriert: 03.11.2009

Pro/E Wildfire 4

erstellt am: 03. Nov. 2009 10:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Ihr meint das so:
- ich muss im Bolzen einen Bezugspunkt anlegen
- dieser läuft auf der Mittellinie der Führung ab
- diese kann ich dann mit der Einbaubedingung "Führung" miteinander koppeln ?

Ist das richtig so ?

Vielen Dank für Eure Hilfe. Tolles Forum :-)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

solmaz
Mitglied
Design/Simulant


Sehen Sie sich das Profil von solmaz an!   Senden Sie eine Private Message an solmaz  Schreiben Sie einen Gästebucheintrag für solmaz

Beiträge: 278
Registriert: 04.10.2005

 erstellt am: 03. Nov. 2009 10:52    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Ramses3005 10 Unities + Antwort hilfreich
Ja Ramses genau so habe ich das gemeint. !

Aber: Beachte um die Bewegung auszuführen müssen die anderen Teile auch beweglich eingebaut worden sein
(Klar oder)

------------------
Schöne Grüße liebe Simulanten ...

Zum Erfolg gibt es keinen Lift man muss die Treppe nehmen !

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Frau-PROE
Ehrenmitglied V.I.P. h.c.
Trän-Närrin



Sehen Sie sich das Profil von Frau-PROE an!   Senden Sie eine Private Message an Frau-PROE  Schreiben Sie einen Gästebucheintrag für Frau-PROE

Beiträge: 2785
Registriert: 01.07.2009

Privat:
DELL Vostro 1710
WinXP-Pro
Wildfire4 M020 SE
CoCreate PE 2.0

Dienstlich:
NIX
Arbeitslos und Spaß dabei!

erstellt am: 04. Nov. 2009 01:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Ramses3005 10 Unities + Antwort hilfreich
Hallööchen,

ich hätte da einen anderen Vorschlag:

Zitat:
Original erstellt von Ramses3005:
...Kann ich die Seitenfläche der Nut mit der Seitenfläche des Bolzens aufeinander verschieben lassen ?

Ja!

Und zwar mit einer sogenannten Kurvenscheiben-Kopplung! (Cam-Follower)
Hierzu ist weder ein Punkt, noch eine Führungskurve erforderlich!

Liebe Grüße,

Nina

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
