Hallo zusammen!

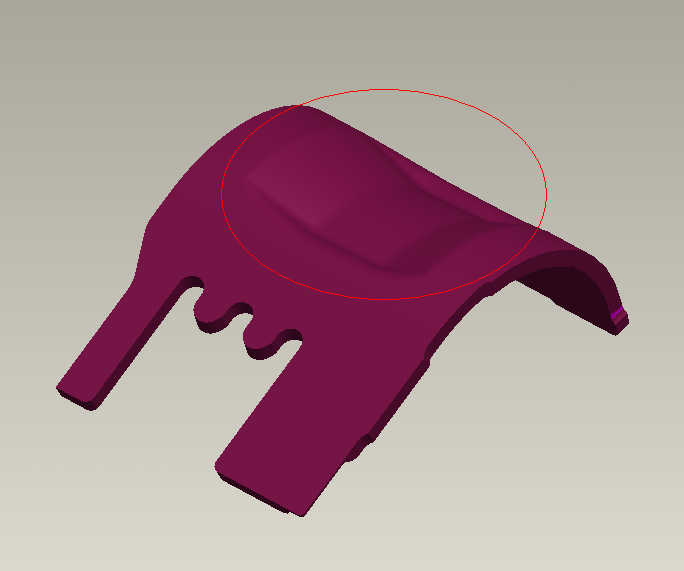

Weiß jemand ob/wie man ein Gesenk auf ein gebogenes Blech bringt? (siehe Bild)
Habs mit Prägestempel und mit Gesenkform probiert, krieg das aber irgendwie nicht hin!

Nun ja, wäre für jede Anregung dankbar!
mfg

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Frau-PROE
Ehrenmitglied V.I.P. h.c.
Trän-Närrin

Senden Sie eine Private Message an Frau-PROE

Schreiben Sie einen Gästebucheintrag für Frau-PROE

Beiträge: 2785
Registriert: 01.07.2009

Privat:
DELL Vostro 1710
WinXP-Pro
Wildfire4 M020 SE
CoCreate PE 2.0

Dienstlich:
NIX
Arbeitslos und Spaß dabei!

erstellt am: 18. Aug. 2009 19:23

<-- editieren / zitieren -->

Unities abgeben:

Nur für harryhoe

Hallo harryhoe,

Also meines Erachtens ist "prägen" schon die richtige Lösung. Das es nicht klappt, könnte evtl. an der Biegung liegen. Manchmal hilft es, den Stempel oben im ungenutzten Bereich so groß zu machen, dass er über die Biegung hinausragt. Kannst Du möglicherweise das Teil hier einstellen, oder unterliegt es der Geheimhaltung?

Liebe Grüße,

Nina

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

harryhoe
Mitglied
Konstrukteur, Entwickler

Beiträge: 47
Registriert: 17.07.2009

MS Windows XP Professional SP3;
Pro/E Wildfire 4 (M132)

erstellt am: 19. Aug. 2009 07:39

<-- editieren / zitieren -->

Unities abgeben:

gesenk.zip

Hab hier jetzt das gebogene Blech und meinen Stempel heraufgeladen!
Vl liegt es auch an den Rundungen im Stempel...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

tarsobar
Mitglied
Konstrukteur

Senden Sie eine Private Message an tarsobar

Schreiben Sie einen Gästebucheintrag für tarsobar

Beiträge: 240
Registriert: 04.02.2002

erstellt am: 19. Aug. 2009 10:06

<-- editieren / zitieren -->

Unities abgeben:

Nur für harryhoe

Hallo,

die Vermutung hab ich auch wenn ich mir das Bild so ansehe.

Die Radien auf den langen Seiten sehen etwas klein aus. R muss hier größer als die Blechdicke sein damits klappt.

Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

anagl
Ehrenmitglied V.I.P. h.c.

Senden Sie eine Private Message an anagl

Schreiben Sie einen Gästebucheintrag für anagl

Beiträge: 4566
Registriert: 28.05.2001

CREO2 M140
PDMLink 10.2 M020
HW diverse
Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!

erstellt am: 19. Aug. 2009 10:43

<-- editieren / zitieren -->

Unities abgeben:

Nur für harryhoe

Gesenk_anagl.zip

Diverse Probleme

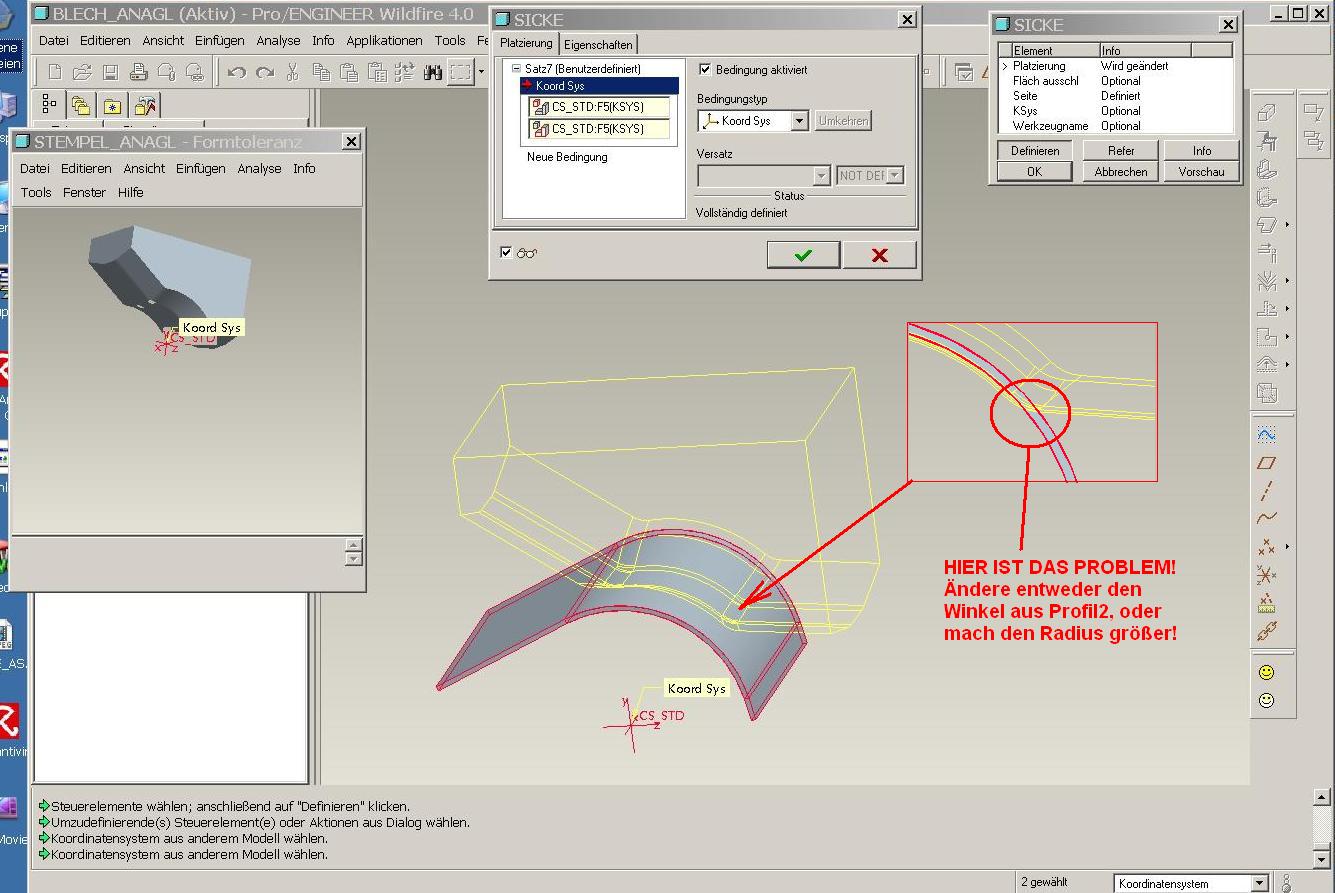

Erste Lasche verkehrt: Darf keine geschlossene Kontur in der Skizze sein
Radien im Stempel

Prinzipiell geht es

------------------
Servus
Alois

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

harryhoe
Mitglied
Konstrukteur, Entwickler

Beiträge: 47
Registriert: 17.07.2009

MS Windows XP Professional SP3;
Pro/E Wildfire 4 (M132)

erstellt am: 19. Aug. 2009 10:53

<-- editieren / zitieren -->

Unities abgeben:

ok...danke, werd dann mal weiter probieren

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

harryhoe
Mitglied
Konstrukteur, Entwickler

Beiträge: 47
Registriert: 17.07.2009

MS Windows XP Professional SP3;
Pro/E Wildfire 4 (M132)

erstellt am: 19. Aug. 2009 11:33

<-- editieren / zitieren -->

Unities abgeben:

es ist jetzt so, dass es bei einem zB 0,5 mm Blech funzt, bei 1 mm aber schon nicht mehr! kann man da was machen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Frau-PROE
Ehrenmitglied V.I.P. h.c.
Trän-Närrin

Beiträge: 2785
Registriert: 01.07.2009

Privat:
DELL Vostro 1710
WinXP-Pro
Wildfire4 M020 SE
CoCreate PE 2.0

Dienstlich:
NIX
Arbeitslos und Spaß dabei!

erstellt am: 19. Aug. 2009 12:44

<-- editieren / zitieren -->

Unities abgeben:

Nur für harryhoe


Hallo harryhoe,

Generell entstehen hier die Probleme, weil Du die Teile nicht sauber aufgebaut hast. Alois (anagl) hat Dir ja schon etwas zum Blech selbst geschrieben. Der Stempel ist aber ebenfalls sehr "wild" aufgebaut bzw. bemaßt.
Im Prinzip würde ich empfehlen, den Stempel noch einmal von Grund auf neu zu konstruieren.
Sonst stößt Du vermutlich gleich wieder auf das nächste Problem.
Aktuell willst Du ja die Blechstärke erhöhen. Wie Du das auch mit Deinem bisherigen Stempel erreichen kannst, siehst Du im Anhang.

Trotzdem: Mach Dir mal Gedanken über den Aufbau das Stempels, da sind mindestens 20 Maße zuviel drin!

Viel Spaß,

Nina

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

harryhoe
Mitglied
Konstrukteur, Entwickler

Beiträge: 47
Registriert: 17.07.2009

MS Windows XP Professional SP3;
Pro/E Wildfire 4 (M132)

erstellt am: 19. Aug. 2009 12:55

<-- editieren / zitieren -->

Unities abgeben:

ok.....der ganze Aufbau entsteht dadurch, dass ich die Teile im Prinzip nachzeichnen muss, daher von einem anderen CAD Programm die Teile importiere, und dann nachkonstruiere!
Aber jetz werd ich erst mal den Stempel "entrümpeln"

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
