Hi,

ich hab mal wieder nen Problem für das es bestimmt ne einfache Lösung gibt.

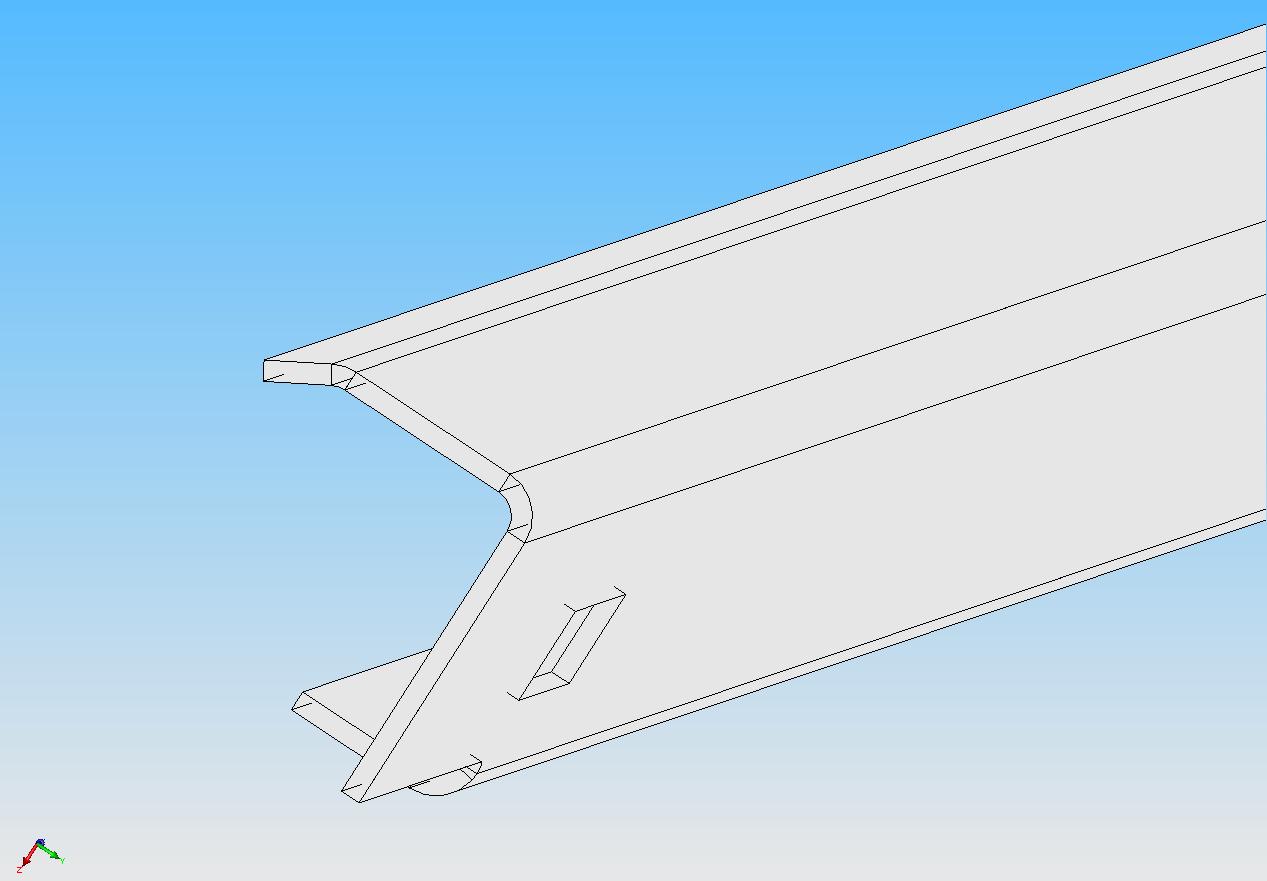

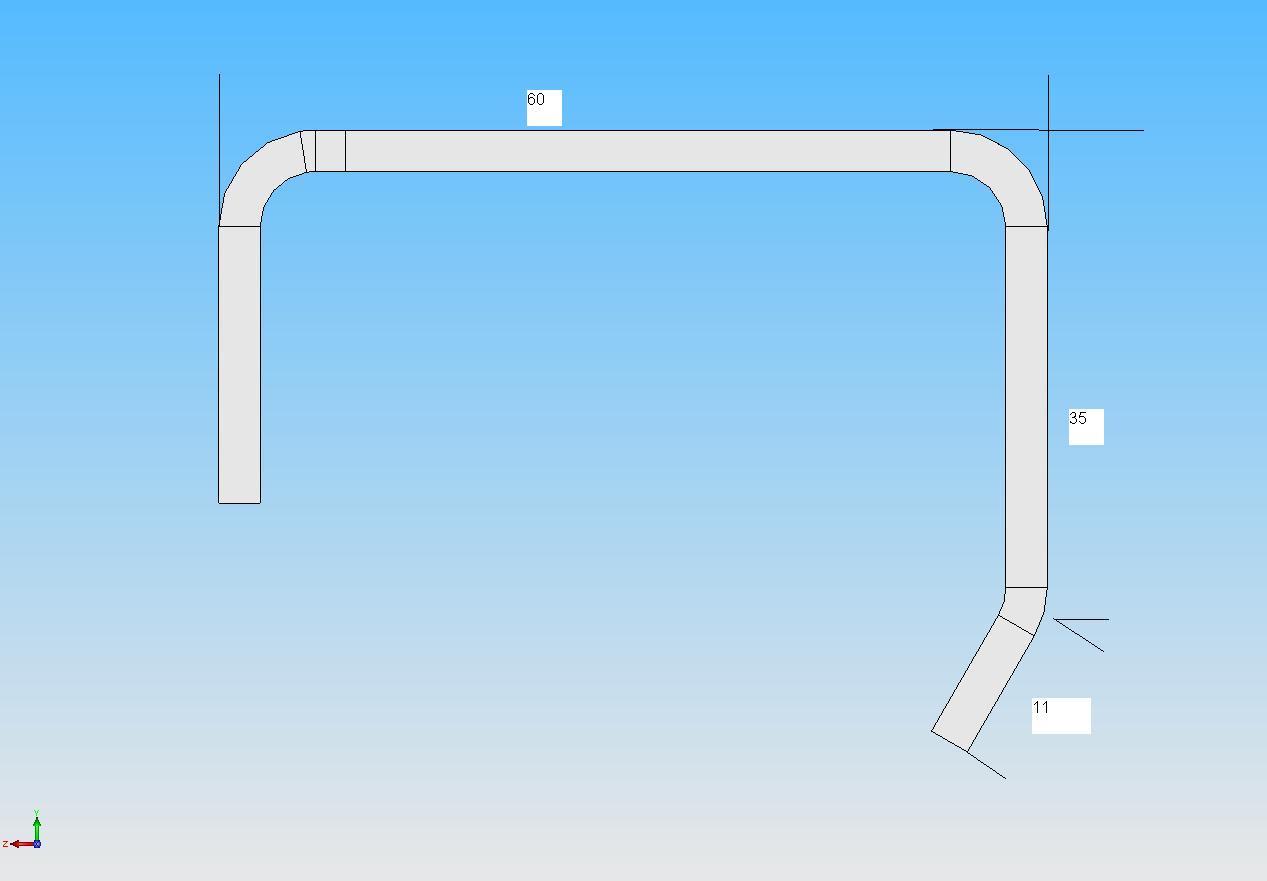

Um die Abkantungen des Blechs zu realisieren muss ich erst die Abkantung unten rechts machen (11mm) und dann gegen den Uhrzeigersinn.

Leider ist es nicht anders möglich, da die Maße in der vorhandenen Zeichnung so angegeben sind.

Wie erstelle ich die erste Kantung?

Wenn ich beide auswähle passt es nicht, da ja die Linie auf dem Bauteil als Referenz dient, ich aber eine theoretische über dem Bauteil bräuchte.

Geht auch wenn ich mir diese Linie vorher errechne, aber es muss doch hier ne einfachere Funktion geben?!?

Würde mich freuen wenn mir hier einer weiterhelfen kann.

Grüße

Jan

[Diese Nachricht wurde von bimbambule am 17. Aug. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

anagl
Ehrenmitglied V.I.P. h.c.

Senden Sie eine Private Message an anagl

Schreiben Sie einen Gästebucheintrag für anagl

Beiträge: 4566
Registriert: 28.05.2001

CREO2 M140
PDMLink 10.2 M020
HW diverse
Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!

erstellt am: 17. Aug. 2009 15:20

<-- editieren / zitieren -->

Unities abgeben:

Nur für bimbambule

#Neues Blechteil
#Einfügen #Blechlasche #Frei #Profil
Im Skizzierer

skizzierst Du das Profil mit den Radien
#Skizze #Ke Werkzeuge #aufdicken (Seite und Blechdicke eingeben)
Dann kannst Du Aussen und Innebemaßung mischen

Ist damit dein Problem gelöst?

------------------
Servus
Alois

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bimbambule
Mitglied
Immer ein mehr als DU!!!

Beiträge: 41
Registriert: 21.07.2009

MS Windows XP Pro SP3; PC 3GHz 3GB; NVIDIA Quadro FX1300; Pro/e WF 2.0 Dec. 2003; CATIA V5 R19

erstellt am: 17. Aug. 2009 15:30

<-- editieren / zitieren -->

Unities abgeben:

Danke für den Tip,
aber geht so leider nicht, da die Länge des Bauteils vordefiniert ist und die Kantung in der beschriebenen Reihenfolge ausgeführt werden müssen.

Naja... wenns da kein einfaches Tool für gibt muss ich das dann doch anders aufbauen

Grüße

Jan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

anagl
Ehrenmitglied V.I.P. h.c.

Beiträge: 4566
Registriert: 28.05.2001

CREO2 M140
PDMLink 10.2 M020
HW diverse
Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!

erstellt am: 17. Aug. 2009 15:43

<-- editieren / zitieren -->

Unities abgeben:

Nur für bimbambule

Zitat:
Original erstellt von bimbambule:
aber geht so leider nicht, da die Länge des Bauteils vordefiniert ist und die Kantung in der beschriebenen Reihenfolge ausgeführt werden müssen.
Naja... wenns da kein einfaches Tool für gibt muss ich das dann doch anders aufbauen

Du kennst die Logik von Pro/Sheetmetal in meinen Augen nicht
Man kann ein komplettes Profil (z.B U-Profil) erzeugen und dann jede einzeln Bigestelle einzeln abwickeln

------------------
Servus
Alois
