Die Suchfunktion habe ich nicht verwendet da mir wissentlich in der letzten Zeit kein Beitrag das Layout mit importierter Zeichnung betreffend bekannt ist.
Mit WF3 hab ich folgendes Problem: Ich habe mir ein Layout erstellt. Eine Zeichnung als IGS importiert und ein Maß (WINKEL) eingefügt. Beim Bemaßen werde ich wie gewohnt (2001) nach dem SYMBOL-Namen gefragt und ich gebe den Parameternamen WINKEL an. Der Parameter WINKEL wird auch angelegt.
Mit Pro/E 2001 konnte ich durch Editieren / Wert und klick auf das Maß den Wert des Parameters ändern.
Wie ändere ich mit WF3 den Wert des Parameters in einer Bemassung.
Editieren Wert und klick auf das Maß liefert die Meldung: *Gesteuerte Bemassungen dürfen nicht geändert werden*
Parameter in Notizen des Layouts und in Tabellen können mit Editieren / Wert (RMT / Wert editieren) geändert werden.


------------------
mfg HP

[Diese Nachricht wurde von call4help am 07. Apr. 2009 editiert.]

[Diese Nachricht wurde von call4help am 07. Apr. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hawk74
Mitglied
Entwicklungsingenieur


Sehen Sie sich das Profil von Hawk74 an!   Senden Sie eine Private Message an Hawk74  Schreiben Sie einen Gästebucheintrag für Hawk74

Beiträge: 173
Registriert: 21.10.2004

erstellt am: 07. Apr. 2009 11:21    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für call4help 10 Unities + Antwort hilfreich

Ich verstehe deine Frage nicht:
==> Was ist 2D und was ist 3D?
==> Bezieht sich die Zeichnung auf auf ein 3D-iges-prt oder sind die Daten ins 2D importiert? ("Gemeinsam genutzte Daten...")
==> Was willst Du mit dem Parameter "WINKEL"?

Ist es evtl. ausreichend das Maß in der Zeichnung zu Überschreiben (mit "@0" glaube ich, habs leider grad net auf Schirm)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

arni1
Ehrenmitglied V.I.P. h.c.



Sehen Sie sich das Profil von arni1 an!   Senden Sie eine Private Message an arni1  Schreiben Sie einen Gästebucheintrag für arni1

Beiträge: 3985
Registriert: 17.12.2002

Pro/E seit Version 11
Creo6
HP Z210
Intel Xeon 3.3GHz; 20 GB RAM
NVIDIA Quadro 2000
HP ZR30w
Win10 64bit

erstellt am: 07. Apr. 2009 12:14    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für call4help 10 Unities + Antwort hilfreich

Kann das Problem nicht nachvollziehen.
Funktioniert bei mir problemlos!
??

Gruß
Arni

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

call4help
Mitglied
Konstrukteur


Sehen Sie sich das Profil von call4help an!   Senden Sie eine Private Message an call4help  Schreiben Sie einen Gästebucheintrag für call4help

Beiträge: 790
Registriert: 24.07.2005

Intel(R) Xeon(R) CPU
W3565 3.20GHz
7,99 GB RAM
NVIDIA Quadro 2000
PDMLink
Pro/E WF 4.0 /M210

erstellt am: 07. Apr. 2009 12:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities








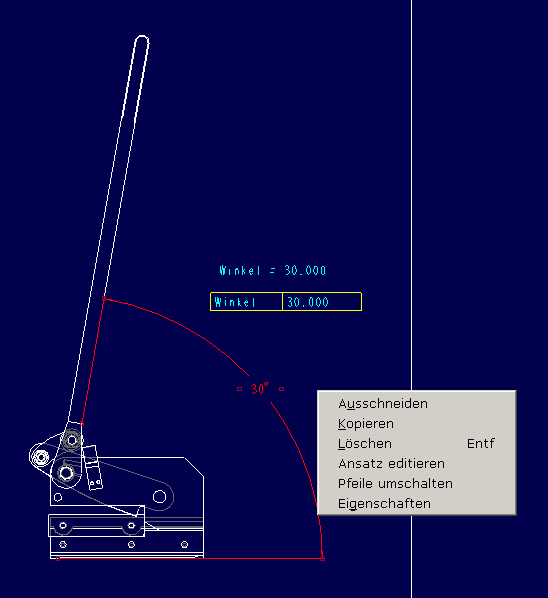

Bild *_2.jpg – RMT auf Bemassung (WINKEL)
RMT auf Bemassung – kein *Wert editieren*

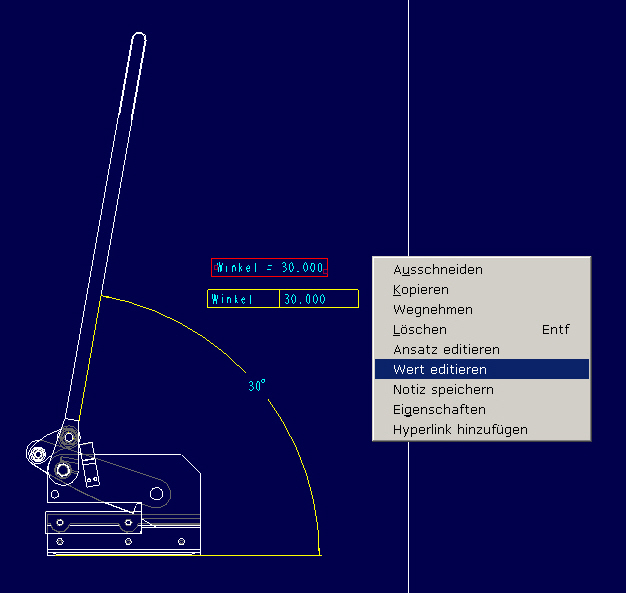

Bild *_3.jpg – RMT auf Notiz (&WINKEL)
RMT auf Notiz – *Wert editieren* wird angeboten

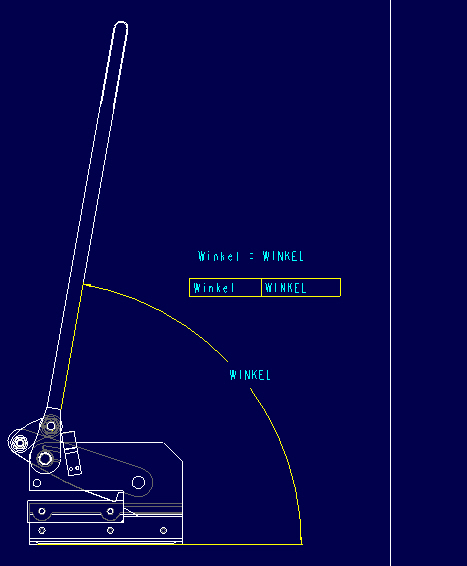

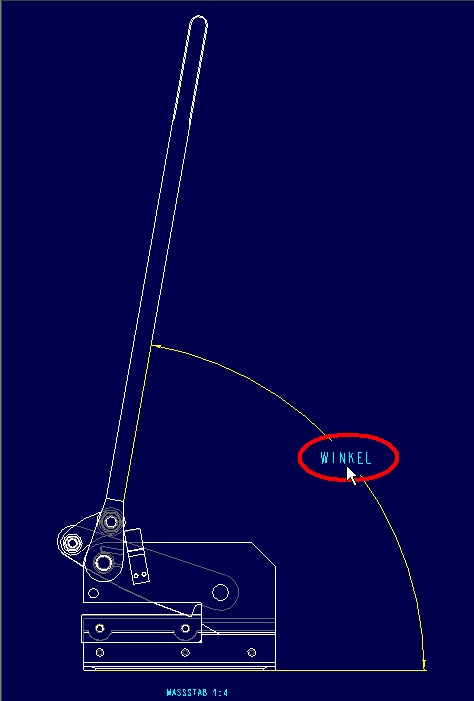

Bild *_4.jpg – zwischen Bemassungswert und –namen umgeschaltet

------------------
