  Pro ENGINEER
  Elliptische Kurve bemaßen

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Anzeige:
Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag

Gut zu wissen: Hilfreiche Tipps und Tricks aus der Praxis prägnant, und auf den Punkt gebracht für Creo

SF INSPECT 3D , eine App
Autor Thema:  Elliptische Kurve bemaßen (2252 mal gelesen)
sandman85
Mitglied
Student


Sehen Sie sich das Profil von sandman85 an!   Senden Sie eine Private Message an sandman85  Schreiben Sie einen Gästebucheintrag für sandman85

Beiträge: 14
Registriert: 18.05.2007

CPU: Intel Xeon W3520
RAM: 9216 MB DDR3-1600
GPU: nVidia Quadro FX4800
CAD: Win 7 Pro x64 + Pro/E Wildfire 5.0 + StartUp Tools 2007

erstellt am: 11. Mrz. 2009 12:29    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hallo zusammen,

ich habe da ein kleines Problem.
In meinem Bauteil (Drehteil) ist ein Abschnitt als elliptischer Teil im Skizzierer modelliert.
Weiß jemand, wie ich diesen Teil bei der Zeichnungsausleitung bemaßen kann?

Grüße
Simon

------------------
---> http://www.running-snail.de  <---

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

mathiasreibe
Mitglied
Konstrukteur


Sehen Sie sich das Profil von mathiasreibe an!   Senden Sie eine Private Message an mathiasreibe  Schreiben Sie einen Gästebucheintrag für mathiasreibe

Beiträge: 109
Registriert: 14.04.2005

creo3
creo elements/pro 5.0 M220
PDMLink 10.1
Win7 Pro
NVidia Quadro 4000

erstellt am: 11. Mrz. 2009 13:13    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für sandman85 10 Unities + Antwort hilfreich

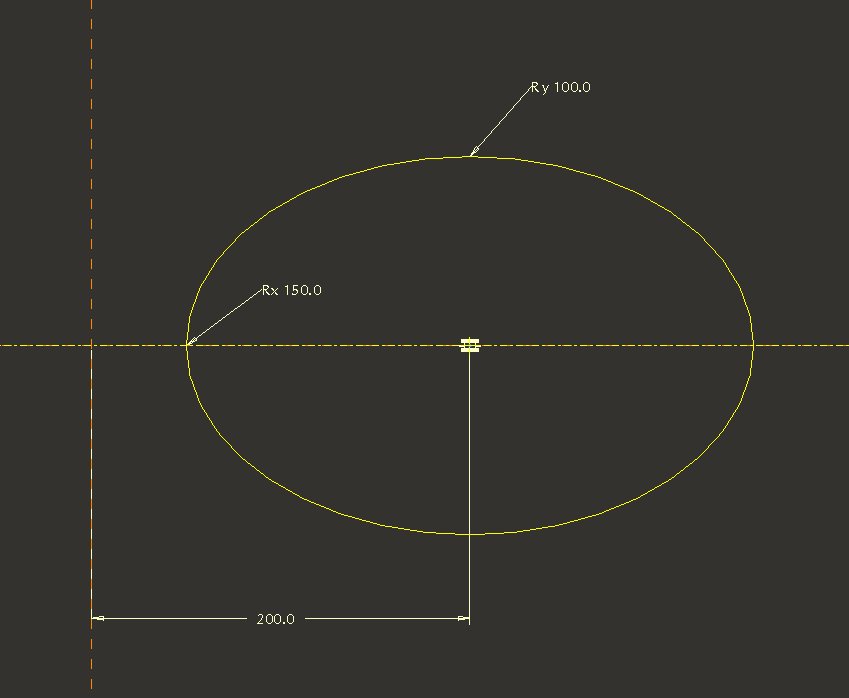

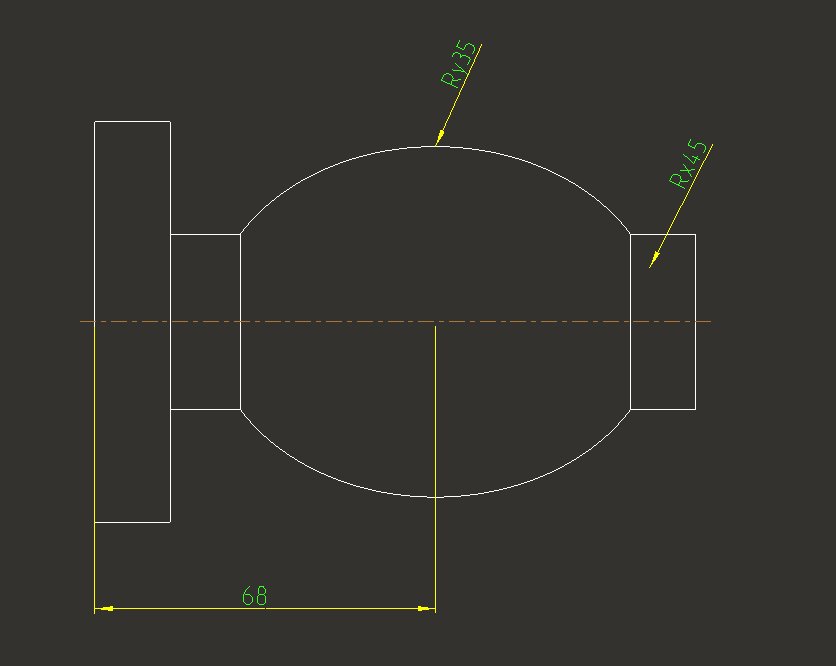

Hallo, über Ansicht-Zeigen/Wegnehmen die Bemaßungen zeigen, die zur Rotation des Ellipse notwendig sind. (Radius x, Radius y. Zum besseren Verständnis kann über die Kontur eine Skizze gelegt werden. (Bild2) Mathias

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

sandman85
Mitglied
Student


Sehen Sie sich das Profil von sandman85 an!   Senden Sie eine Private Message an sandman85  Schreiben Sie einen Gästebucheintrag für sandman85

Beiträge: 14
Registriert: 18.05.2007

CPU: Intel Xeon W3520
RAM: 9216 MB DDR3-1600
GPU: nVidia Quadro FX4800
CAD: Win 7 Pro x64 + Pro/E Wildfire 5.0 + StartUp Tools 2007

erstellt am: 11. Mrz. 2009 13:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Danke für deine Antwort.

Kann ich das denn so einfach machen?
Denn im Skizzierer wird das ja irgendwie mit zwei Winkeln und nem komischen Maß, das ausschaut wie ein Radius, konstruiert...

Grüße
Simon

------------------
---> http://www.running-snail.de  <---

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

mathiasreibe
Mitglied
Konstrukteur


Sehen Sie sich das Profil von mathiasreibe an!   Senden Sie eine Private Message an mathiasreibe  Schreiben Sie einen Gästebucheintrag für mathiasreibe

Beiträge: 109
Registriert: 14.04.2005

creo3
creo elements/pro 5.0 M220
PDMLink 10.1
Win7 Pro
NVidia Quadro 4000

erstellt am: 11. Mrz. 2009 13:48    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für sandman85 10 Unities + Antwort hilfreich

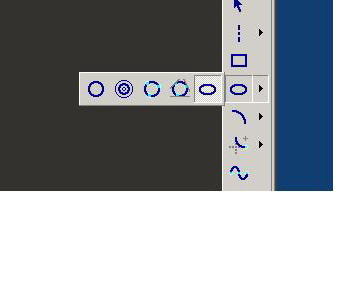

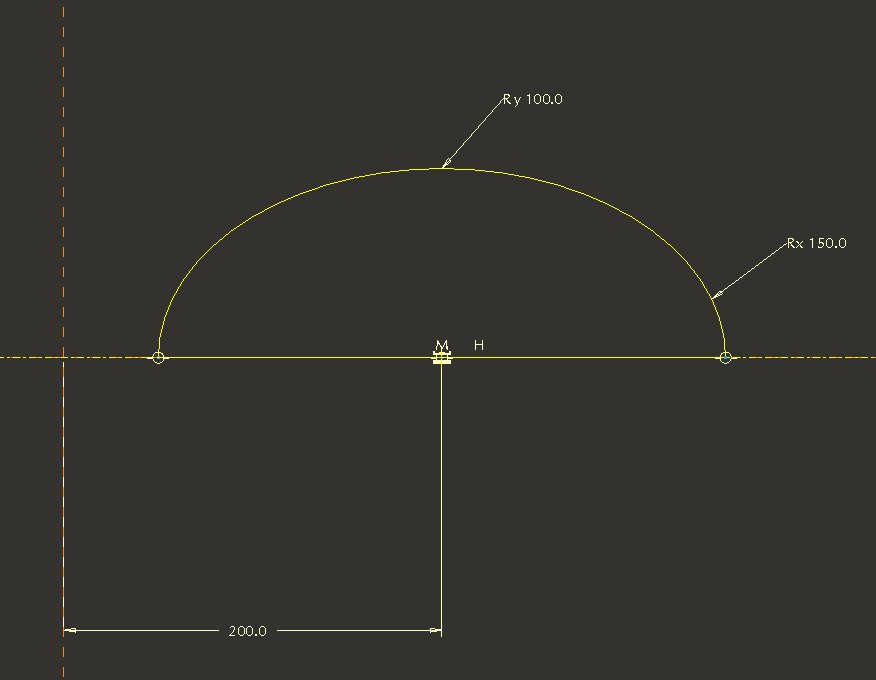

Hallo, Du verwendest einen ungünstigen Skizzenbefehl. (konischer Bogen) Nimm mal die Ellipse (rechts neben Kreis). Ellipse ablegen, dann eine Linie auf die Mittelachse legen und bis zu dieser die halbe Ellipse wegtrimmen.
