Schönen guten Tag.
Ich arbeite mit PRO E wf 2 und habe einen Rechner mit aussreichent Leistung.
Aber mein Problem ist, das ich einen X-Schlitten mit einem Z-Schlitten verbinden will und diese Verbindung sollte beweglich sein. Aber die Verbindung beweglich zu machen ist nicht das Problem, sondern diese Bewegung auf eine gewisse Strecke zu begrenzen, denn das klappt nicht. Ich hab schon alles gedrückt(gefühlter weise) und ich hab nur noch Knoten im Kopf. Höchstwahrscheinlich liegt die Lösung direkt vor meinen Augen aber ich seh sie nicht. Bitte schaut mal ob euch ne Lösung einfällt.
Besten dank schon mal.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

call4help
Mitglied
Konstrukteur

Senden Sie eine Private Message an call4help

Schreiben Sie einen Gästebucheintrag für call4help

Beiträge: 790
Registriert: 24.07.2005

Intel(R) Xeon(R) CPU
W3565 3.20GHz
7,99 GB RAM
NVIDIA Quadro 2000
PDMLink
Pro/E WF 4.0 /M210

erstellt am: 10. Mrz. 2009 15:33

<-- editieren / zitieren -->

Unities abgeben:

Nur für Arni D

ä
Wenn sie den Umlaut aus dem Filenamen entfernen können wir das Bilderl sehen.

------------------
mfg HP

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Arni D
Mitglied
BA-Student

Beiträge: 9
Registriert: 10.03.2009

Wildfire 2 Inneo System 3400GHrz 3327 mB Ram Windows XP Netzwerk 1Gb/s

erstellt am: 10. Mrz. 2009 15:34

<-- editieren / zitieren -->

Unities abgeben:


sorry

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Arni D
Mitglied
BA-Student

Beiträge: 9
Registriert: 10.03.2009

Wildfire 2 Inneo System 3400GHrz 3327 mB Ram Windows XP Netzwerk 1Gb/s

erstellt am: 10. Mrz. 2009 15:38

<-- editieren / zitieren -->

Unities abgeben:

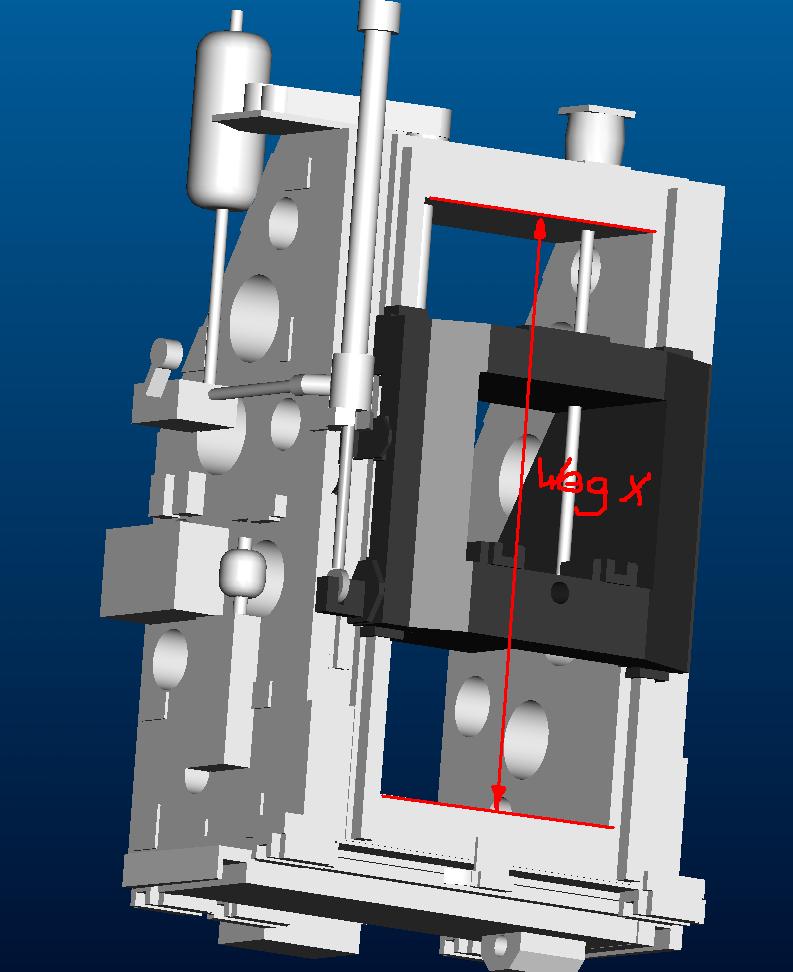

Achso auf dem bild ist die Vereinfachte Darstellung zu sehen. Ich bin nämlich gerade an einer Virtuellen Maschine dranne.

------------------
Etweilige Rechtschreibfehler bitte verzeihen.

MfG
Hannes

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Arni D
Mitglied
BA-Student

Beiträge: 9
Registriert: 10.03.2009

Wildfire 2 Inneo System 3400GHrz 3327 mB Ram Windows XP Netzwerk 1Gb/s

erstellt am: 10. Mrz. 2009 15:44

<-- editieren / zitieren -->

Unities abgeben:

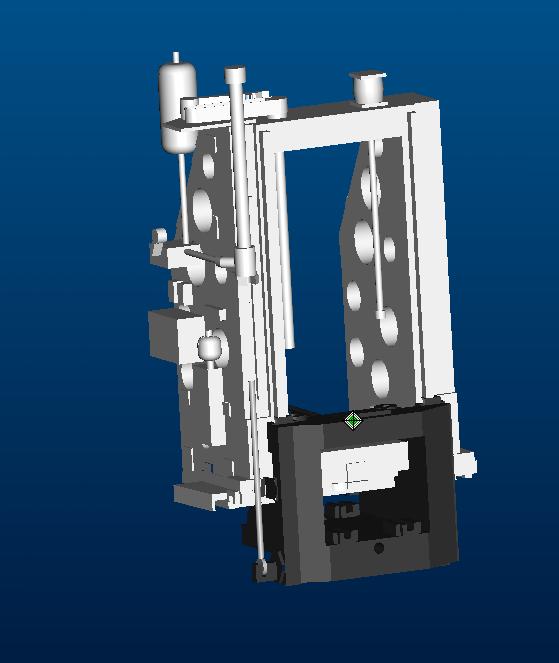

Denn so soll es nicht sein wenn ich es bewege!?

------------------
Etweilige Rechtschreibfehler bitte verzeihen.

MfG
Hannes

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Arni D
Mitglied
BA-Student

Beiträge: 9
Registriert: 10.03.2009

Wildfire 2 Inneo System 3400GHrz 3327 mB Ram Windows XP Netzwerk 1Gb/s

erstellt am: 10. Mrz. 2009 15:51

<-- editieren / zitieren -->

Unities abgeben:

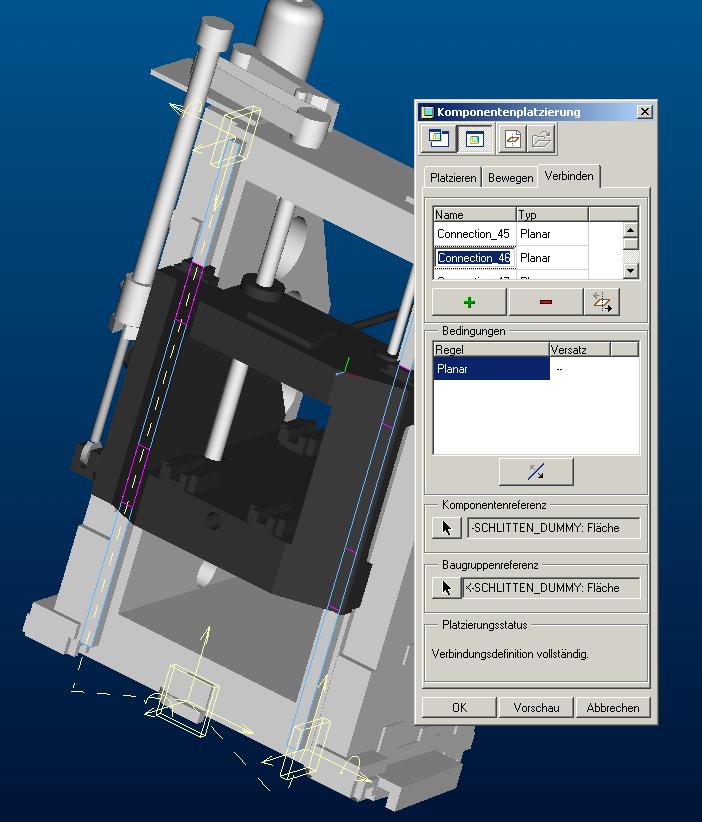

So sieht der einbau aus ( nach edlichen Versuchen immer wieder so ähnlich) aber die Bergenzung bekomme ich nit hin!!!

------------------
Etweilige Rechtschreibfehler bitte verzeihen.

MfG
Hannes

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

BergMax
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. (FH)

Senden Sie eine Private Message an BergMax

Schreiben Sie einen Gästebucheintrag für BergMax

Beiträge: 2319
Registriert: 23.08.2005

Creo 4.0 M130
Creo 8.0.3.0
GT/SUT 8.0.0.0
HP z440, Quadro K2200, Win10 Enterp.
DualView

erstellt am: 10. Mrz. 2009 15:58

<-- editieren / zitieren -->

Unities abgeben:

Nur für Arni D

Moin,

schon mal versucht Schubgelenke zu benutzen?
Die kann man dann auch mit min/max-Werten belegen.

------------------
Beste Grüße,
Max

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Arni D
Mitglied
BA-Student

Beiträge: 9
Registriert: 10.03.2009

Wildfire 2 Inneo System 3400GHrz 3327 mB Ram Windows XP Netzwerk 1Gb/s

erstellt am: 10. Mrz. 2009 16:00

<-- editieren / zitieren -->

Unities abgeben:

Moin Max,
werd ich mal ausprobieren. Naja ich bin zwar in einer großen Firma, aber eigentlich muss ich mir PRO E selber beibringen. aber naja, was will man machen.
Aber das mit dem Schubgelenken schau ich mir sofort an. Besten dank, meld mich.

------------------
Etweilige Rechtschreibfehler bitte verzeihen.

MfG
Hannes

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Arni D
Mitglied
BA-Student

Beiträge: 9
Registriert: 10.03.2009

Wildfire 2 Inneo System 3400GHrz 3327 mB Ram Windows XP Netzwerk 1Gb/s

erstellt am: 10. Mrz. 2009 16:09

<-- editieren / zitieren -->

Unities abgeben:

Also mit meinen Kenntnissen bekomm ich das nit hin, ich weiß nämlich nicht was ich für eine fläche, Achse, Ebene bei der Rotation annehmen soll.?

------------------
Etweilige Rechtschreibfehler bitte verzeihen.

MfG
Hannes

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

unterhaus
Mitglied
techn.Ang.

Senden Sie eine Private Message an unterhaus

Schreiben Sie einen Gästebucheintrag für unterhaus

Beiträge: 292
Registriert: 15.02.2007

Creo 3.0 (M020)
Windows 7
HP Z420
Intel Xeon CPU E5-1620 3,6GHz, 16GB RAM
Grafikkarte: NVIDIA Quadro 2000

erstellt am: 10. Mrz. 2009 16:40

<-- editieren / zitieren -->

Unities abgeben:

Nur für Arni D

Zitat:
Original erstellt von Arni D:
Also mit meinen Kenntnissen bekomm ich das nit hin, ich weiß nämlich nicht was ich für eine fläche, Achse, Ebene bei der Rotation annehmen soll.?

Da nimmst Du 2 Ebenen/Flächen, die parallel zueinander sind (damit sich das Teil nicht verdrehen kann).
Danach gibst Du bei Translation wieder 2 Ebenen/Flächen an, um die Höhe zu bestimmen (dabei kannst Du dann den min/max-Wert eingeben.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Arni D
Mitglied
BA-Student

Beiträge: 9
Registriert: 10.03.2009

Wildfire 2 Inneo System 3400GHrz 3327 mB Ram Windows XP Netzwerk 1Gb/s

erstellt am: 10. Mrz. 2009 16:45

<-- editieren / zitieren -->

Unities abgeben:

Danke Unterhaus!
Auf den ersten Blick hab ichs verstanden, werds gleich mal probieren.

------------------
Etweilige Rechtschreibfehler bitte verzeihen.

MfG
Hannes

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Arni D
Mitglied
BA-Student

Beiträge: 9
Registriert: 10.03.2009

Wildfire 2 Inneo System 3400GHrz 3327 mB Ram Windows XP Netzwerk 1Gb/s

erstellt am: 10. Mrz. 2009 16:49

<-- editieren / zitieren -->

Unities abgeben:

Der erste Teil hat geklappt, aber das mit der Translation kann ich nicht einstellen.?

------------------
Etweilige Rechtschreibfehler bitte verzeihen.

MfG
Hannes

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

unterhaus
Mitglied
techn.Ang.

Beiträge: 292
Registriert: 15.02.2007

Creo 3.0 (M020)
Windows 7
HP Z420
Intel Xeon CPU E5-1620 3,6GHz, 16GB RAM
Grafikkarte: NVIDIA Quadro 2000

erstellt am: 11. Mrz. 2009 08:02

<-- editieren / zitieren -->

Unities abgeben:

Nur für Arni D


Wo hackts denn genau?
Ev. in der Pro/E-Hilfe unter "vordefinierte Randbedingungssätze" suchen.
Auch die Forumssuche findet unter Schubgelenk oder Translation einiges.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

BergMax
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. (FH)

Beiträge: 2319
Registriert: 23.08.2005

Creo 4.0 M130
Creo 8.0.3.0
GT/SUT 8.0.0.0
HP z440, Quadro K2200, Win10 Enterp.
DualView

erstellt am: 11. Mrz. 2009 09:29

<-- editieren / zitieren -->

Unities abgeben:

Nur für Arni D

Moin,

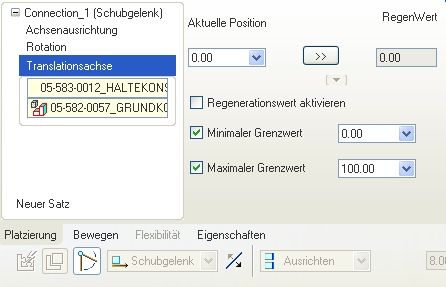

also ein Schubgelenk braucht zwei Bedingungen.
1. Die Achsausrichtung: hier wird die Bewegungsrichtung festgelegt, die Achsen müssen koaxial sein. Man kann auch Kanten verwenden.
2. Die Verdrehung: hier wählt man am einfachsten zwei Ebenen, die lage der BAuteile zueinander festlegt. Ist also die Rotation um die Achse aus 1. Unter Translationachse können dann die Begrenzungen eingestellt werden.

------------------
Beste Grüße,
Max

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
