Thema: Lamellen/Scheiben darstellen (1348 mal gelesen)
|
MaxPf
Mitglied
   Beiträge: 5
Registriert: 08.01.2009 ich benutze Pro/e WF 2.0
|
erstellt am: 08. Jan. 2009 11:57  <-- editieren / zitieren -->   Unities abgeben:
Hallo ich suche eine Möglichkeit einen Volumenkörper in Scheiben definierter Dicke in meiner Zeichnung darzustellen.

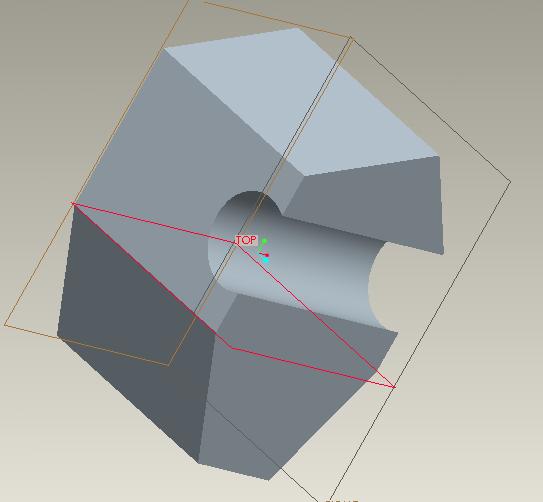

Als Beispiel hab ich ein Bild angehangen. Ich möchte alle 5 mm, parallel zu der Ebene TOP einen Schnitt in meiner Zeichnung haben. Also viele Schnitte alle in der Sicht TOP. So das wenn ich die Schnitte z.B. laserstrahlschneiden lassen würde, zusammengesetzt wieder der Volumenkörper bilden. Mir ist klar, das bei 5 mm Stärke Kanten entstehen und das Modell nicht glatt wird. Ich hab es mit Ebenen versucht, die ich alle 5 mm per Muster erzeuge, dann einen Querschnitt auf jeder Ebene definiert und die in der Zeichnung unter Schnitt angegeben. Ist aber eine lange Sache, muss doch schneller gehen. MfG Max
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ReinhardN
Mitglied
Dipl.Ing.
Beiträge: 1288
Registriert: 03.05.2005 XP Prof SP3
FX 1500
WF4 M100
|
erstellt am: 08. Jan. 2009 12:05 <-- editieren / zitieren --> Unities abgeben: Nur für MaxPf
|
Jensenmann
Mitglied
Konstrukteur, Kunststoffspritzguss, Extrusion
Beiträge: 533
Registriert: 14.08.2007 Pro/e WII Beta
Pro/e WF3 M150
Pro/e WF4 M050
Pro/e Nintendo DS
EMX 5.0 M060
|
erstellt am: 09. Jan. 2009 08:52 <-- editieren / zitieren --> Unities abgeben: Nur für MaxPf
Wenn du den Block aus geschnittenen Segmenten zusammensetzen möchtest, dann solltest du gleich die benötigten Schneidkurven parat haben. Also würde ich mir schon die Mühe machen über die Ebenen und eine Sammelfläche vom Block die Kurven über "schneiden" erzeugen. Diese kannst du dann dem "Schneider" als IGS übermitteln. Zudem brauchst du die einzelnen Segmente nicht mehr komplett auf der Zeichnung ausbemassen.
Ein paar Kontrollmasse würden da ja genügen.
------------------
Aller hopp, und bis dann ! Der Jensenmann Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ReinhardN
Mitglied
Dipl.Ing.
Beiträge: 1288
Registriert: 03.05.2005 XP Prof SP3
FX 1500
WF4 M100
|
erstellt am: 09. Jan. 2009 09:29 <-- editieren / zitieren --> Unities abgeben: Nur für MaxPf
Ich würde im Körper noch zwei auf den Schnitten senkrecht stehende Bohrungen erzeugen um die Segmente beim Zusammenbau auf Stangen aufzufädeln. Die Bohrungen kannst du nachher verschliessen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
MaxPf
Mitglied
Beiträge: 5
Registriert: 08.01.2009 ich benutze Pro/e WF 2.0
|
erstellt am: 09. Jan. 2009 10:27 <-- editieren / zitieren --> Unities abgeben:
Hallo, danke für die Antworten. Werde mich mal genauer mit dem anderen Beitrag befassen. Ich dachte auch an Bohrungen oder die Platten werden Lasergeschweißt. Der Beispielkörper ist nur ein Objekt um die Problematik zu beschreiben. Mal sehen ob ich das mit den Kurven hinbekommen. Ist sicher dann für den "Schneider" besser. Danke
Max Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
