Thema: Fehler bei Rundungen (2953 mal gelesen)
|
Georg-Ferdinand
Mitglied
Student
   Beiträge: 45
Registriert: 27.09.2008 Pro/Engineer Wildfire 3.0
|
erstellt am: 07. Okt. 2008 22:40  <-- editieren / zitieren -->   Unities abgeben:

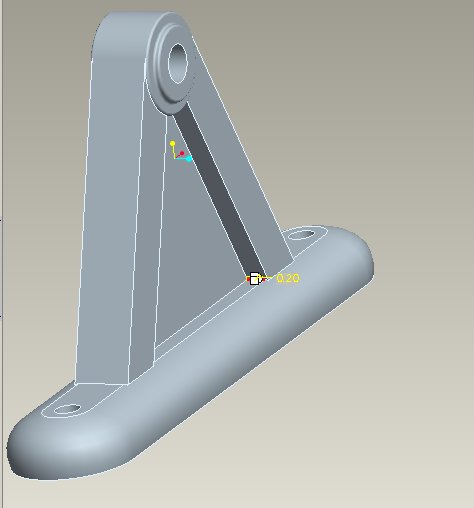

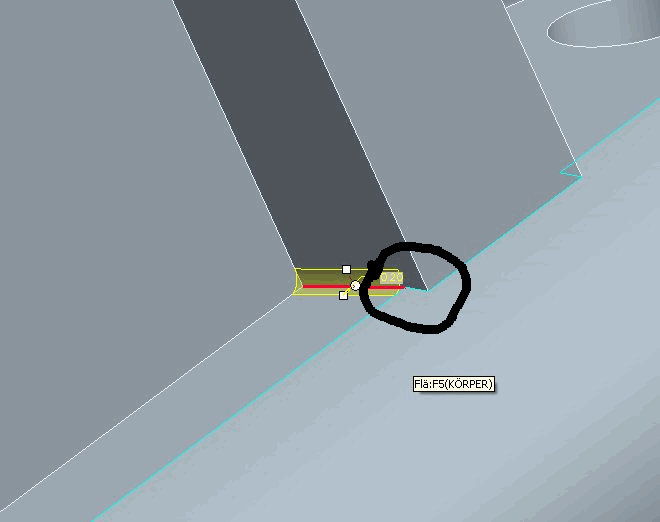

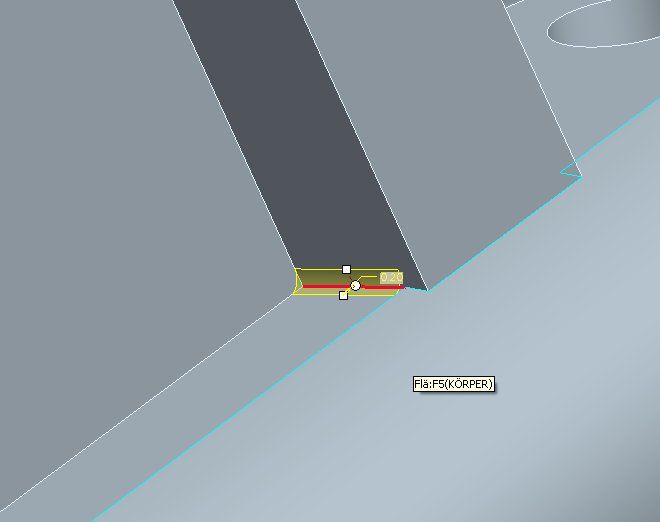

Hallo Kann mir bitte einer mal sagen, warum ich hier keine Rundung erstellen kann? (siehe die Bilder) Als Fehlerhinweis steht folgendes: "Wegen letzter Änderungen gingen benutzerdefinierte Übergangsreferenzen verloren.
Änderungen an Geometrie des aktuellen KE oder einem anderen KE haben
den Verlust von Referenzen des benutzerdefinierten Übergangs (Nr. 1)
verursacht. Die Referenzen der betroffenen Übergänge müssen umdefiniert werden." Danke Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Markau
Mitglied
Maschinenbauingenieur
Beiträge: 114
Registriert: 05.02.2007 Windows XP Professional - SP2, 2.13 GHz, 3,25 GB RAM, NVidia Quadro FX 3500, Pro Engineer WF2
|
erstellt am: 08. Okt. 2008 07:07 <-- editieren / zitieren --> Unities abgeben: Nur für Georg-Ferdinand
Na eigentlich steht es doch da! Du hast vorher einen Übergang definiert. Dann wahrscheinlich Dein Teil so geändert, dass dieser Üergang nicht mehr zu realisieren ist. Deswegen kannst Du nun die Rundung nicht mehr erzeugen, da sie nach diesen Übergang sucht. Also mal den Übergang wieder löschen, bzw. die Rundung noch mal neu... ------------------
Mit freundlichen Grüßen Martin Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
tommyboy
Mitglied
CAD-Konstrukteur, Trainer, Consultant, CAD-Administrator...
Beiträge: 140
Registriert: 27.02.2002
|
erstellt am: 08. Okt. 2008 09:56 <-- editieren / zitieren --> Unities abgeben: Nur für Georg-Ferdinand
Pro/E findet keine Begrenzung für Deine Rundung. Du hast zwischen der horizontalen Fläche und der umlaufenden Ruundung keinen tangentialen Übergang. Daher bleibt die Rundung auf die gewählte Kante beschränkt. Wie soll er jetzt ein "Deckelchen" (Stirnfläche) auf Deine Rundung bekommen. Die Fläche der umlaufenden Rundung kann er nicht soweit noch oben ziehen, dass Sie den Abschluss bilden könnte. Die senkrechte Fläche kann er auch nicht als Abschluss nehmen, weil er dazu die kleine Kante als zusätzliche Referenz bräuchte. Du solltest Deine Absicht noch mal überdenken ... Gruß Thomas
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ffabian1
Mitglied
Industriedesigner
Beiträge: 786
Registriert: 21.10.2002 HP ZBook Fury 17 G7, i7-10750H,
32GB,256GB SSD + 1TB SSD, Quadro RTX3000,
Win 10/64bit
ProE WF2 bis CREO8 (Commercial)
SUT 2017
KeyShot + Network Rendering
SWX 2010-2014
ACAD 2007
und: HIRN 48.0
sowie: GLÜCK 56/19/17
|
erstellt am: 08. Okt. 2008 10:03 <-- editieren / zitieren --> Unities abgeben: Nur für Georg-Ferdinand
Hallo Georg-F. probiere doch mal, das kleine Teilstück per STRG mit in den aktuellen
Rundungssatz aufzunehmen. Dann könnte es klappen. Schöne Grüße! Felix ------------------
--> X <-- Hier Bohren für neuen Monitor Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Nobody333
Mitglied
Dipl. Ing. (FH) (Konstruktion)
Beiträge: 593
Registriert: 06.07.2007 HP Workstation Z400
Intel Xeon W3565 4x3,20GHz
12GB RAM
Nvidia Quadro FX1800
Windows 7 x64 Prof. SP1
Creo Parametric 2 (M100)
FoundationAdv bzw. Flex3C
Startup Tools 2013
MathCad Prime 3
|
erstellt am: 08. Okt. 2008 10:20 <-- editieren / zitieren --> Unities abgeben: Nur für Georg-Ferdinand
Alternativ den Übergang definieren. Dazu im Rundungsdashboard mit dem 2ten Knopf auf Übergang schalten. Die kritische Stelle wird dann im Modell weis dargestellt. Diese Stelle anklicken und im Dashboard den gewünschten Auslauf wählen. Mit "Ende an Referenz" und dem Wählen des Endpunktes der selektierten Kante sollte der Radius sich nur auf die Kante beschränken. Inwieweit das Fertigungstechnisch sinnvoll ist, bleibt angesichts der entstehenden scharfen Ecke dahingestellt. ------------------
Gruß Marco Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Onkel Ben
Mitglied
Dipl.-Ing.(FH) für Feinwerktechnik
Beiträge: 194
Registriert: 21.03.2007 irgendein Pentium Dual
2x2GB RAM
GeForce 8600 GT
Win XP SP3
Pro/E WF3 M190
Startup Tools 2007
|
erstellt am: 08. Okt. 2008 10:36 <-- editieren / zitieren --> Unities abgeben: Nur für Georg-Ferdinand
Hallo, mal abgesehen von den bisherigen Antworten, schaut das für mich wie ein Frästeil aus. Wenn es ein solches ist, würde ich den Kopf einziehen. Der Radius 0,2 bedingt das entweder der Fertiger oder euer Buchhalter, dir die Zeichnung um die Ohren haut. So wie es jetzt ausschaut, ist das nur mit erodieren möglich. Also wenn du den Radius hinbekommst, mach ihn gleich größer.
Ich lass mich da aber gerne anderweitig belehren. MfG, Ben Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
