Hab da ne Idee...
Es gibt das ZugverbundKE um 2 Querschnitte miteinander zu verbinden...z.B ein Kreis mit einem Quadrat.
Und es gibt das ZugKE mit var. Schnitt, wo man einen Querschnitt beispielsweise sinusförmig, oder spitzzulaufende Körper austragen kann.

Aber...kann man die beiden auch miteinander verbinden?
Beispiel: Kreis auf Quadrat sinusförmig verbunden.
Gibt es sowas? Jemand sowas schon mal gemacht oder gesehen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Dafür nimmst Du das ZugVerbundKE.
Du erzeugst Dir die Zugkurve (z.B. als Sinuskurve), am Startpunkt erzeugst Du einen Kreis der in vier Segmente unterteilt ist und am Endpunkt erzeugst Du das Quadrat.

------------------
Jeder Mensch macht Fehler. Das Kunststück liegt darin, sie dann zu machen, wenn keiner zuschaut.
Sir Peter Ustinov

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich nehme ganz stark an, dass du immer noch beim Faltenbalg bist. Der soll jetzt also oben rund und unten rechteckig sein. Das Ganze inklusive der freien Beweglichkeit mit Baugruppenabhängigkeit in einem ZugKE mit variablem Schnitt zu erschlagen, halte ich für fast unmöglich (ganz unmöglich sagt man nicht, auch wenn man das denkt ). Ich hätte aber einen Alternativvorschlag für dich. Wenn man damit leben kann, das das Rechteck nur fast ein Rechteck ist, gibts eine Lösung. Nimm mein Modell aus dem anderen Beitrag und editiere die Skizze des ZugKes. Aus den Linien machst du Kreissegmente mit sehr grossem Radius. Für die Radien dann eine Skizzenbeziehung erstellen: sdx=a-b*trajpar. Dabei ist a der "sehr grosse Radius" - an der Stelle muss man mal etwas probieren, welcher Wert optisch "noch gerade genug" erscheint. b ergibt sich aus b=a-(gewollter Radius des Kreissegmentes am anderen Ende). Mit etwas spielen sollte man so ein optisch ansprechendes Ergebnis erzielen können. Das es um klar definierte Geometrie geht, glaubt bei dem Aufwand für ein paar Falten ja eh keiner mehr.

------------------
Gruß Marco

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von ProE Sklave:

Du erzeugst Dir die Zugkurve (z.B. als Sinuskurve)

---

Wie mache ich dann am besten die Sinusförmige Zugkurve? Sie müsste wohl 3D sein.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Q1.JPG Q2.JPG

Erwischt
Danke Marco....trotzdem
Also jetzt mal ein paar Fotos.....

Eigentlich streng geheim...

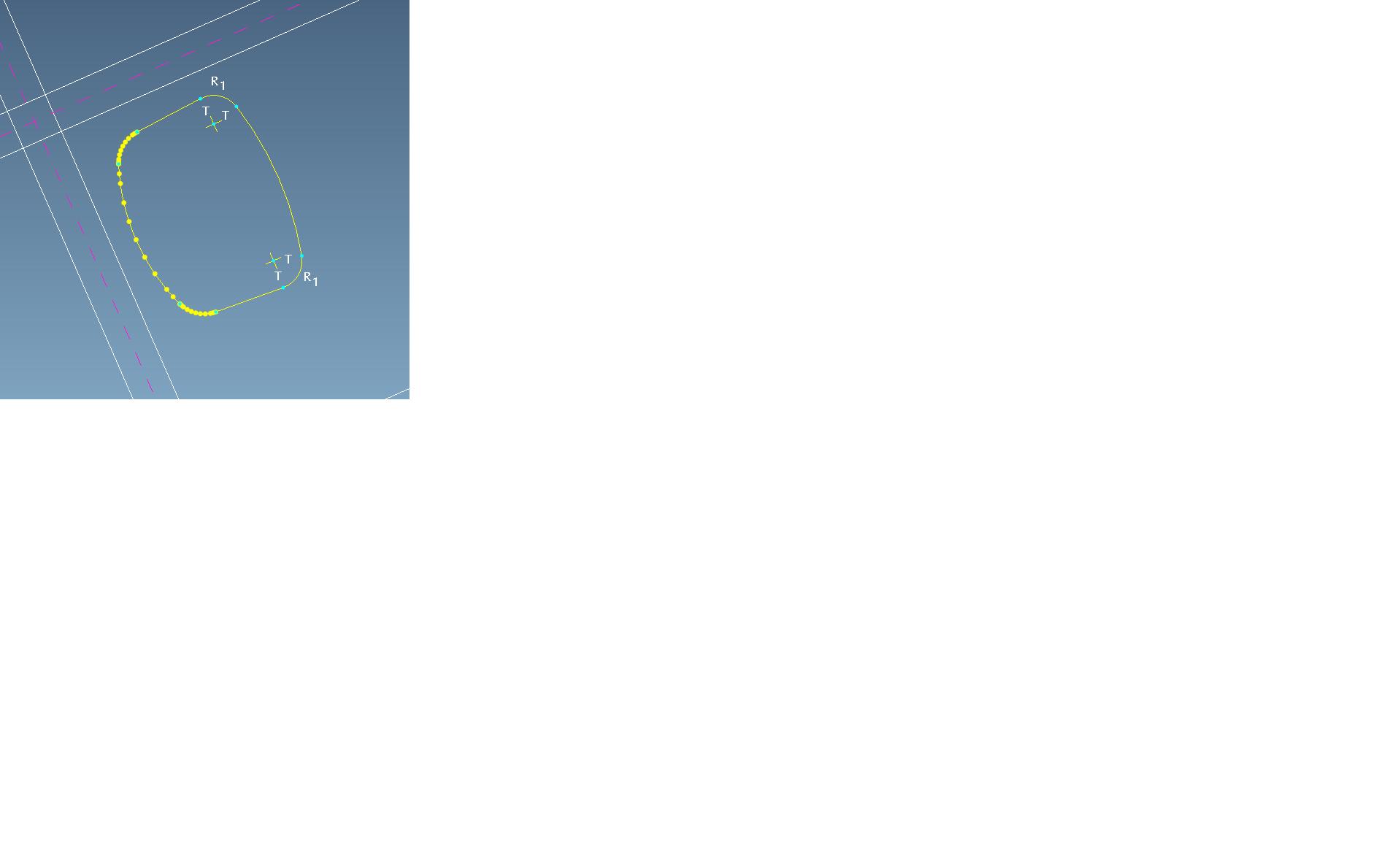

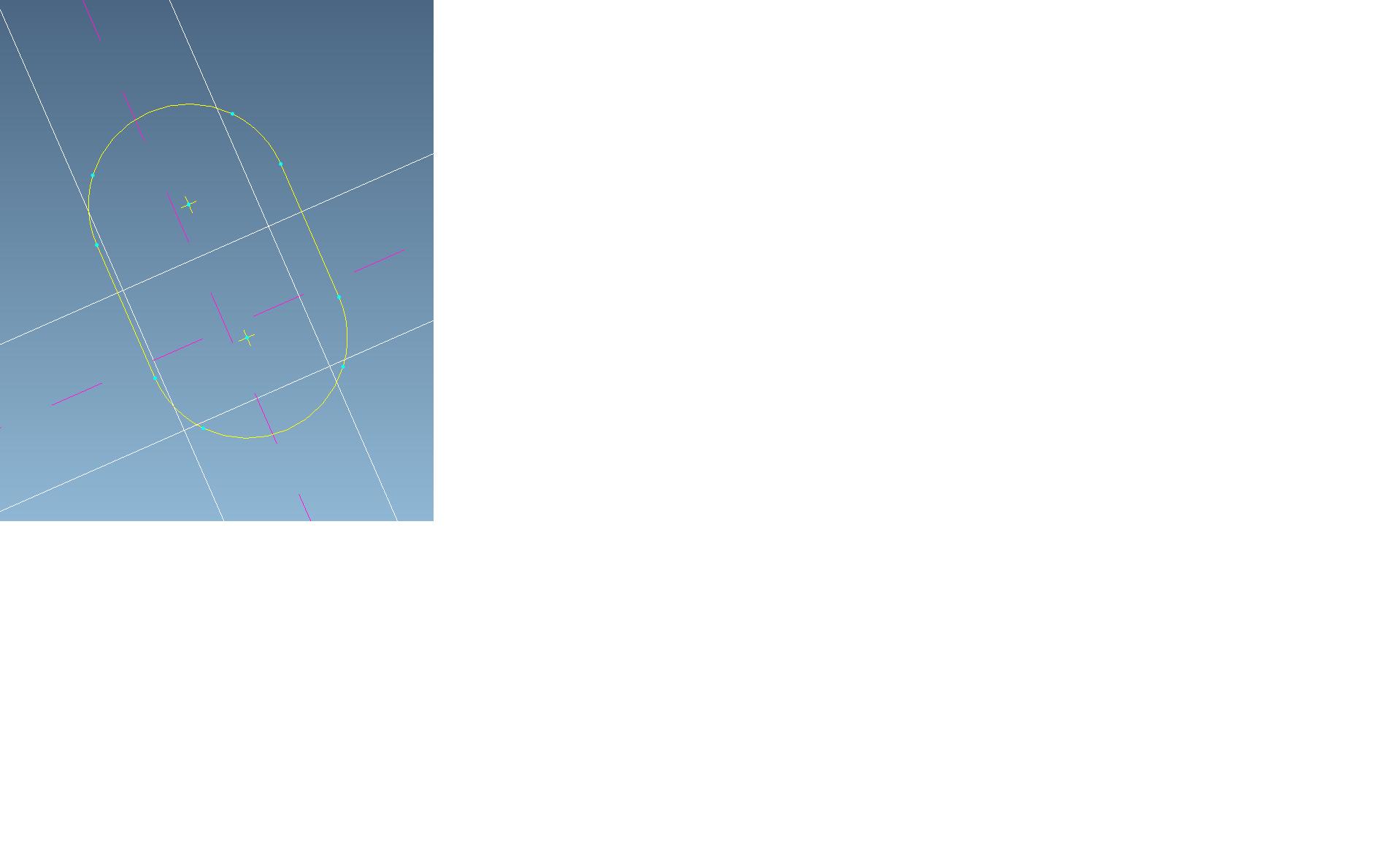

Also diese beiden Querschnitte sollen miteinander verbunden werden.
Die Querschnitte sind im Moment noch mit "Kante verwenden", kann man aber ändern.
Hab auch schon versucht die Kanten einzeln als ZugKEvarSchnitt zu erzeugen, aber wie später verunden? außerdem hauts ihn auseinander bei regenerierung.
Die sind ca. 160 mm auseinander und sollten mit 8 Falten verbunden werden.
Q1 ist ca. 200mm an der breitesten Stelle, Q2 ca. 80mm Radienabstand und 60mm breit

Wer weiß wie es geht?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hast du die Sache mit den Radien denn mal ausprobiert?
Wenn ich mir die Bilder anschaue, dann ist dein Rechteck nicht gerade. Zwei der Rechteckseiten sind definitiv gebogen. Hier würde sich die Radienvariante anbieten.

Der Vorschlag mit der sinusförmigen Zugkurve läuft ins Leere. Mit der beschriebenen Methode wäre es möglich, eine Figur zu erstellen, die an einem Ende rechteckig und am anderen rund ist. Diese Figur könnte sich entlang der sinuskurve "schlängeln". Aber eben wirklich wie eine Schlange und nicht mit der dünn-dick-dünn Form, die der Faltenbalg haben soll. Die Skizze anhand des Auszugweges zu skalieren, geht meiner Meinung nach nur mit dem ZugKE mit variablem Schnitt (deswegen heist das auch so).

Also: was machen die oben beschriebenen Radien?

------------------
Gruß Marco

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich hab jetzt eine Lösung:

Q1 und Q2 mit reichlich Punkten versehen, nämlich an jedem Tangetialen übergang von q1 und jeweils in der mitte der großen radien.
an q2 entsprechende Punkte. Dann Kurven gemacht: 10 Stück + eine in der Mitte des Querschnitts als zentrale leitkurve.
Das Model hätte fast schon das Drahmodell sein können

Dann ZugKEvarSchnitt:
alle Kurven als Leitkurve, die in der mitte mit dem L versehen.

In der Skizze dann (beim Langloch angefangen) vom zentralen Mittelpunkt zu Jedem Punkt der Leitkurven Hilfslinien gezeichnet, auf die Hilfslinien Punkte. Jeder Punkt den gleichen Abstand von dem Punkt der entsprechenden Leitkurve.

Diesen Abstand dann auch noch mit sd106=6*sin(trajpar*360*8)
versehen.

alle Punkte probeweise mit Linien verbunden.

Und dann hats geklappt.....
Jetzt sieht es tatsächlich aus wie ein ZugverbundKE mit var. Schnitt

Das war ja easy!!!!

Danke an die fleißigen Helfer,
besonderer Dank an Marco!

Bilder würd ich gerne zeigen, darf ich leider nicht

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von mclalin:
...besonderer Dank an Marco...

---

Der Dank geht mit Üs zurück. Eine ordentliche Beschreibung der Lösung, sodass notgeplagte Faltenbalg-Bauer das später nochvollziehen können. So solls sein.

------------------
Gruß Marco
