Thema: Ausrichten gedrehter Schnitte (1431 mal gelesen)
|
andre.hofmann
Mitglied
Dipl.-Ing. MB
   Beiträge: 383
Registriert: 11.05.2005
|
erstellt am: 19. Aug. 2008 09:05  <-- editieren / zitieren -->   Unities abgeben:

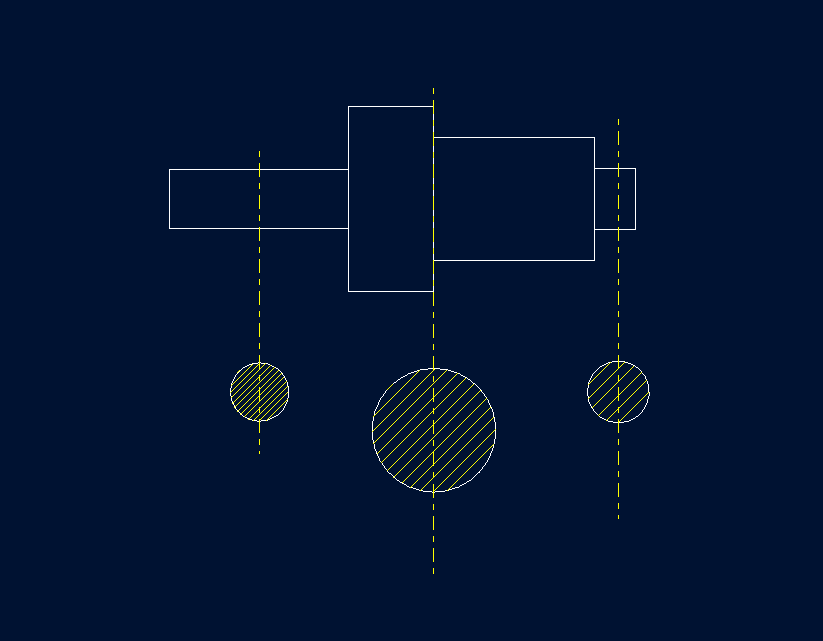

Hallo, ich habe in einer Zeichnung gedrehte Schnitt eingefügt. Um diese übersichtlicher anzuornen, möchte ich sie nicht in der Ansicht platzieren, sondern außerhalb. Wenn ich die Schnitte in der Ansicht platziere, kann ich sie auf die Symmetrie- oder eine andere Achse ausrichten. Kennt jemand einen eleganten Weg die Schnitte außerhalb der Ansicht horizontal auf einer Ebene/Achse anzuordnen? Anhängendes Bild ist nur ein Beispiel, das eigentliche Modell ist deutlich undurchsichtiger, deswegen die Platzierung der Schnitte außerhalb der Ansicht. Vielen Dank! ------------------
Experience is what you get, when you don't get what you wan't.
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
autronic
Mitglied
Beiträge: 222
Registriert: 08.06.2004 SWX 2009
|
erstellt am: 19. Aug. 2008 10:11 <-- editieren / zitieren --> Unities abgeben: Nur für andre.hofmann
|
andre.hofmann
Mitglied
Dipl.-Ing. MB
Beiträge: 383
Registriert: 11.05.2005
|
erstellt am: 19. Aug. 2008 10:56 <-- editieren / zitieren --> Unities abgeben:

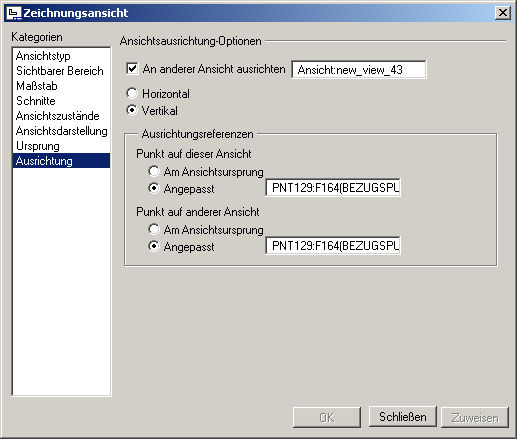

Habe ich gemacht, ich habe eine Basisansicht erzeugt und diese über einen Punkt an einer anderen Ansicht referenziert. Soweit so gut. Auf diese Weise erzeuge ich noch eine zweite Schnittansicht, habe bei dieser aber das Problem, das ich nur eine Ansicht für die Ausrichtung referenzieren kann. D.h. ich kann nur die obere Ansicht für die vertikale Ausrichtung nutzen, nicht aber die vorher erzeugte Schnittdarstellung links daneben. Also sind wieder beide Schnittansichten nur in vertikaler Richtung an der oberen Elternansicht ausgerichtet, nicht aber untereinander horizontal. Habe ich mich zu verworren ausgedrückt? ------------------
Experience is what you get, when you don't get what you wan't.
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
carsten-3m
Mitglied
Dipl.-Ing. Mbau (Produktmanagement, Patent- und Normwesen)
Beiträge: 950
Registriert: 08.05.2007 Pro/E Wildfire 4
PDMLink
|
erstellt am: 19. Aug. 2008 12:59 <-- editieren / zitieren --> Unities abgeben: Nur für andre.hofmann
Alternative die mit unterschiedlichen Ansichtsarten funktioniert: Unter Ursprung für jede Ansicht deren absolute "Höhe" (Y-Wert) mit gleichem Zahlenwert belegen, dann sind alle diese Ansichten auf einer horizontalen Achse. Nicht elegant wie gewünscht, aber funktioniert.
edit: Schreibfehlerteufel
------------------
Seit Pro/E Version 1 dabei, auwei... [Diese Nachricht wurde von carsten-3m am 19. Aug. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
