Thema: Datenaustausch nach CAM; Teilegenauigkeit (1241 mal gelesen)
|
suilven Mitglied Dipl.-Ing (FH) Konstruktion

 Beiträge: 259 Registriert: 06.02.2003 Lenovo ThinkStation P520 Intel Xenon W-2225@4.10GHz 32GB RAM NVidia Quadro RTX4000 Windows 10 Prof. Creo 8.0.3 Genuis Tools 8 SpaceExplorer Pro.File 8.7 SP178 Sage bäurer industry b7.5 HP Z4 G4 Intel Xenon W-2225@4.10GHz 32GB RAM NVidia Quadro RTXA4000 Windows 10 Prof. Creo 8.0.3 Genuis Tools 8 Pro.File 8.7 SP18 Sage bäurer industry b7.5
|
erstellt am: 31. Jul. 2008 12:10 <-- editieren / zitieren --> Unities abgeben:

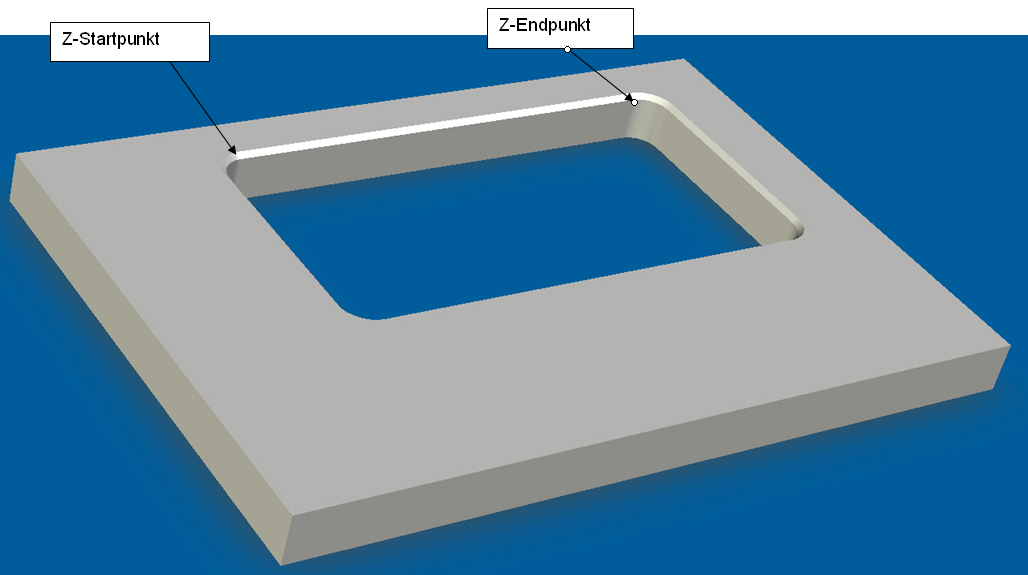

Hallo Zusammen, unsere Technologen übernehmen unsere ProE-Teile in ihr CAM-System ESPRIT. seit einiger Zeit stellen sie fest, das die Teile zur automatischen Prorammierung teilweise ungeeignet sind. Als Beispiel sei ein Klotz mit einer Tasche genannt. Diese Tasche besitzt eine umlaufende Fase. Der Z-Wert des Startpunktes und des Endpunktes der Fase einer Kante sind unterschiedlich (Unterschied in der 5. Nachkommastelle) Bei erhöhung der Teilegenauigkeit au 1E-4 (vorher 1e-2) sind diese Probleme behoben. Hat sich schon jemand mit diesem Problem beschäftigen müssen (und evtl. schon eine Lösung)? Gruß aus Dresden Hannes
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Keoki Mitglied Konstrukteur

 Beiträge: 16 Registriert: 20.10.2007 Creo 2 M240 Creo 3 M110 Win 8.1 Dell PW690
|
erstellt am: 03. Aug. 2008 13:37 <-- editieren / zitieren --> Unities abgeben:          Nur für suilven
Hallo suliven, wenn man Daten an andere CAD oder CAM Systeme weiter gibt, sollte die Genauigkeit des eigenen Systems feiner sein, als die des Empfängers. Ich habe Einstellung „absolut 0.005“ gewählt. Es ist ein Kompromiss zwischen der Datenqualität und ProE-Filegröße, die das Handling und die Arbeitsgeschwindigkeit beeinflusst. Die meisten Systeme meiner Kunden sind auf 0.01 eingestellt, daher gibt es kaum Probleme (unter 1%). Natürlich würde niemand einen Datensatz reklamieren, in dem ein Unterschied zwischen Ist und Soll, sich in Bereichen befindet, die er sowieso nicht herstellen kann. Auch die Wahl der Schnittstelle hat Einfluss auf die Datenqualität im Zielsystem. Ich verwende für: NX4, CatiaV5, Inventor, SolidWorks - STEP aus einem Solid MasterCAM, CatiaV4-V5, Euklid - IGES aus Flächen oder Flächenkopie eines Solid´s SolidEdge auf NX5 – ProE NX5 – STEP (in NX4 einlesen und in NX5 weiter arbeiten) Für die Drahterosion gebe ich nur Kurven in IGES weiter. Gruß Keoki
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Morgenweg Mitglied Konstrukteur, Ausbildungsleiter Konstruktion

 Beiträge: 450 Registriert: 28.06.2002 Creo Parametric 4.0 M090 Keyshot 6 HP Z400 Workstation Intel Xeon W3565 3.2GHz 20GB RAM NVIDIA Quadro FX 3800 Windows 7 Professional SP1
|
erstellt am: 04. Aug. 2008 10:07 <-- editieren / zitieren --> Unities abgeben:          Nur für suilven
Ich würde als erstes mal nachschauen, ob die Teile auf RELATIVE oder ABSOLUTE Genauigkeit eingestellt sind! Bei relativer Genauigkeit habe ich auch schon oft Probleme beim Exportieren festgestellt... ------------------ Schöne Grüße aus Wegberg Bernhard Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
suilven Mitglied Dipl.-Ing (FH) Konstruktion

 Beiträge: 259 Registriert: 06.02.2003
|
erstellt am: 04. Aug. 2008 10:17 <-- editieren / zitieren --> Unities abgeben:
|
ReinhardN Mitglied Dipl.Ing.

 Beiträge: 1288 Registriert: 03.05.2005 XP Prof SP3 FX 1500 WF4 M100
|
erstellt am: 04. Aug. 2008 10:30 <-- editieren / zitieren --> Unities abgeben:          Nur für suilven
|
