Autor Thema:  Rändel erstellen (20405 mal gelesen)
Daniko
Mitglied
Konstruktion


Sehen Sie sich das Profil von Daniko an!   Senden Sie eine Private Message an Daniko  Schreiben Sie einen Gästebucheintrag für Daniko

Beiträge: 174
Registriert: 29.11.2001

erstellt am: 25. Jul. 2008 10:36    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities






Hallo,

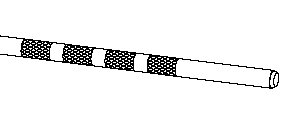

ich habe eine Welle mit einigen gerändelten Stücken (siehe zeichnung) Um diese zu Bemaßen möchte die Zeichnungsableitung gerne wie dargestellt haben. Dann soll noch ein Pfeil mit DIN hinweis usw. dran.
Wie bekomme ich die Rändeldarstellung in der Zeichnung so am einfachsten hin?
Die Darstellung im Modell ist unwichtig. Die Ränndelfläche muß veränderbar sein, also einfach eine Skizze in der Zeinung "drübermalen" ist nich so doll.

Gruß Daniel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

INNEO Solutions
Moderator





Sehen Sie sich das Profil von INNEO Solutions an!   Senden Sie eine Private Message an INNEO Solutions  Schreiben Sie einen Gästebucheintrag für INNEO Solutions

Beiträge: 2740
Registriert: 04.06.2003

StartupTools
Creo (komplett)
Creo Elements
Pro/ENGINEER
IsoDraw CADprocess
KeyShot
EliteBook
2,8GHz;

erstellt am: 25. Jul. 2008 10:57    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Daniko 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von Daniko:
... also einfach eine Skizze in der Zeinung "drübermalen" ist nich so doll.

Hallo Daniel,

nicht in der Zeichnung, aber dafür im Teil.

Du erzeugst einfach das Rändelmuster als Skizze und wickelst diese dann um die Welle.
Aber Achtung: Wickeln, NICHT projezieren.
Für die Länge der Skizze läßt Du Dir von ProE den Umfang der Welle ausrechnen und setzt das Ergebnis dann mittels einer Beziehung als Länge für die Skizze.
Jetzt paßt sich die Skizze auch immer schön an den Durchmesser an.

Gruß
Meike

------------------
Neu hier?  Verwundert über manche Antworten?

Wichtige Links für noch mehr Spaß im WBF:  Richtig Fragen - Nettiquette - Suchfunktion - System-Info - 7er-Regel - Unities

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Daniko
Mitglied
Konstruktion


Sehen Sie sich das Profil von Daniko an!   Senden Sie eine Private Message an Daniko  Schreiben Sie einen Gästebucheintrag für Daniko

Beiträge: 174
Registriert: 29.11.2001

erstellt am: 25. Jul. 2008 13:59    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

erst mal danke für Deine Hilfe.

Aber das wickeln bekommen ich net hin. Skizze erzeugen, beziehugen...OK

Ich bleibe beim Wickeln bei der Meldung "Ziel des Wickel KE. Kollektor durch anklicken wählen" hängen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

INNEO Solutions
Moderator





Sehen Sie sich das Profil von INNEO Solutions an!   Senden Sie eine Private Message an INNEO Solutions  Schreiben Sie einen Gästebucheintrag für INNEO Solutions

Beiträge: 2740
Registriert: 04.06.2003

StartupTools
Creo (komplett)
Creo Elements
Pro/ENGINEER
IsoDraw CADprocess
KeyShot
EliteBook
2,8GHz;

erstellt am: 25. Jul. 2008 14:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Daniko 10 Unities + Antwort hilfreich

Eigentlich brauchst Du nur Folgendes zu tun:

Skizze wählen
#Editieren #Wickeln
mit OK beenden

Wichtig: Die Skizze muß außerhalb der Welle liegen.
Erzeug Dir am Besten eine Bezugsebene tangential zur Welle, dann kannst Du den DM jederzeit ändern.

Gruß
Meike

------------------
Neu hier?  Verwundert über manche Antworten?

Wichtige Links für noch mehr Spaß im WBF:  Richtig Fragen - Nettiquette - Suchfunktion - System-Info - 7er-Regel - Unities

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Daniko
Mitglied
Konstruktion


Sehen Sie sich das Profil von Daniko an!   Senden Sie eine Private Message an Daniko  Schreiben Sie einen Gästebucheintrag für Daniko

Beiträge: 174
Registriert: 29.11.2001

erstellt am: 25. Jul. 2008 15:29    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Welle.zip


Hallo Meike, ich bin wohl zu doof...

Wennn ich die Skizze auswähle, Editieren>Wickeln, dann habe ich kein Bezug mehr zur Skizze.
Wenn ich eine neue Skizze erstelle, bin ich wieder da wo ich vorher war...

Ich füge meine Well mal bei
Daniel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

INNEO Solutions
Moderator





Sehen Sie sich das Profil von INNEO Solutions an!   Senden Sie eine Private Message an INNEO Solutions  Schreiben Sie einen Gästebucheintrag für INNEO Solutions

Beiträge: 2740
Registriert: 04.06.2003

StartupTools
Creo (komplett)
Creo Elements
Pro/ENGINEER
IsoDraw CADprocess
KeyShot
EliteBook
2,8GHz;

erstellt am: 25. Jul. 2008 15:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Daniko 10 Unities + Antwort hilfreich


welle.prt.2.zip


Ich weiß nicht, wo das Problem liegt.
Klappt alles bestens. Siehe Anhang.

Du hättest Die Welle mit Deiner Skizze einstellen sollen, dann könnte man auch eventuelle Probleme erkennen.

Wenn Du die Skizze gewählt hast und auf #Wickeln geklickt hast, solltest Du schon die Vorschau sehen und nur noch den Befehl beenden müssen.
Du brauchst in dem Schaltüpult nichts mehr wählen oder anklicken.

Wie gesagt: Ganz wichtig: Die Skizze muß außerhalb der Welle sein.
Und eines hatte ich noch vergessen: Die Skizze darf sich nur über die Zylinderfläche erstrecken. Sobald Du eine weitere Krümmungsrichtung dazu bekommst geht das Wickeln nicht mehr. Versuch mal einen Aufkleber über einen Zylinder und dessen Fase zu kleben, ohne daß er Falten bekommt
Und noch eines: Natürlich muß die Slizze nach der Welle im Modellbaum stehen.

Gruß
Meike

------------------
Neu hier?  Verwundert über manche Antworten?

Wichtige Links für noch mehr Spaß im WBF:  Richtig Fragen - Nettiquette - Suchfunktion - System-Info - 7er-Regel - Unities

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ausdemnorden
Mitglied
Anwendungs-Ingenieur

Sehen Sie sich das Profil von ausdemnorden an!   Senden Sie eine Private Message an ausdemnorden  Schreiben Sie einen Gästebucheintrag für ausdemnorden

Beiträge: 4
Registriert: 12.06.2007

Pro/E Wildfire 2
Pro/E Wildfire 3
Thinkdesign (V7 - 2006.2)
hyperMILL (V5 - V9.5)
K-Mold
Spinfire
Solidworks (2006, 2007)

erstellt am: 26. Jul. 2008 12:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Daniko 10 Unities + Antwort hilfreich

Hallo Meike.

Die Skizze sollte im Idealfall ein Skizzenkoordinatensystem haben. Dann klappt das Wickeln meist!

Gruß von deinem Hamburger Kollegen!

------------------
Oh lord,
give the the power to change things that can be changed
give me the courage to accept things that can't be changed
and the wisdom to know the difference

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

INNEO Solutions
Moderator





Sehen Sie sich das Profil von INNEO Solutions an!   Senden Sie eine Private Message an INNEO Solutions  Schreiben Sie einen Gästebucheintrag für INNEO Solutions

Beiträge: 2740
Registriert: 04.06.2003

erstellt am: 26. Jul. 2008 12:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Daniko 10 Unities + Antwort hilfreich


Zitat:
Original erstellt von ausdemnorden:
Hallo Meike.

Die Skizze sollte im Idealfall ein Skizzenkoordinatensystem haben. Dann klappt das Wickeln meist!


Aber auch nur in Verbindung mit den anderen Punkten

Meike

------------------
Neu hier?     Verwundert über manche Antworten?

Wichtige Links für noch mehr Spaß im WBF:  Richtig Fragen - Nettiquette - Suchfunktion - System-Info - 7er-Regel - Unities

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Daniko
Mitglied
Konstruktion


Sehen Sie sich das Profil von Daniko an!   Senden Sie eine Private Message an Daniko  Schreiben Sie einen Gästebucheintrag für Daniko

Beiträge: 174
Registriert: 29.11.2001

Solid Works 2018 Pro

erstellt am: 06. Aug. 2008 10:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Vielen Dank für eure Hilfe

Mein Fehler: ich habe die Skizzen über Kosmetik erstellt...

Jetzt stellt sich gleich die nächste Frage:
Kann ich die Skizze schraffieren oder muss ich das Muster tatsächlich Zeichnen?

Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

INNEO Solutions
Moderator





Sehen Sie sich das Profil von INNEO Solutions an!   Senden Sie eine Private Message an INNEO Solutions  Schreiben Sie einen Gästebucheintrag für INNEO Solutions

Beiträge: 2740
Registriert: 04.06.2003

erstellt am: 06. Aug. 2008 10:56    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Daniko 10 Unities + Antwort hilfreich

Schraffur IMHO wiederum nur über Kosmetik möglich.

Wirst Du wohl zeichnen müssen. Aber paß auf die Referenzen auf, falls Du das ganze über größere Maßdifferenzen hinweg variabel gestalten willst.

Meike

------------------
Neu hier?  Verwundert über manche Antworten?

Wichtige Links für noch mehr Spaß im WBF:  Richtig Fragen - Nettiquette - Suchfunktion - System-Info - 7er-Regel - Unities

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

arni1
Ehrenmitglied V.I.P. h.c.



Sehen Sie sich das Profil von arni1 an!   Senden Sie eine Private Message an arni1  Schreiben Sie einen Gästebucheintrag für arni1

Beiträge: 4005
Registriert: 17.12.2002

Pro/E seit Version 11
Creo6
HP Z210
Intel Xeon 3.3GHz; 20 GB RAM
NVIDIA Quadro 2000
HP ZR30w
Win10 64bit

erstellt am: 06. Aug. 2008 11:31    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Daniko 10 Unities + Antwort hilfreich

Original erstellt von Daniko:

Kann ich die Skizze schraffieren oder muss ich das Muster tatsächlich Zeichnen?


Man kann auch nur das Grundmuster als Skizze erzeugen, diese Skizze wickeln+ dann das Wickeln über Achse mustern.

Gruß
Arni

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

gekko500
Mitglied
Privatier


Sehen Sie sich das Profil von gekko500 an!   Senden Sie eine Private Message an gekko500  Schreiben Sie einen Gästebucheintrag für gekko500

Beiträge: 110
Registriert: 07.12.2010

erstellt am: 07. Dez. 2010 15:13    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Daniko 10 Unities + Antwort hilfreich

Habe eine eigenständige Skizze als Rechteck erzeugt > 45° Linie eingezeichnet und wollte die mustern.. Option Mustern ist aber nicht verfügbar. Komme nicht weiter!
Will das Ganze dann als UDF unter Stools verwenden.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Frau-PROE
Ehrenmitglied V.I.P. h.c.
Trän-Närrin



Sehen Sie sich das Profil von Frau-PROE an!   Senden Sie eine Private Message an Frau-PROE  Schreiben Sie einen Gästebucheintrag für Frau-PROE

Beiträge: 2785
Registriert: 01.07.2009

Privat:
DELL Vostro 1710
WinXP-Pro
Wildfire4 M020 SE
CoCreate PE 2.0

Dienstlich:
NIX
Arbeitslos und Spaß dabei!

erstellt am: 07. Dez. 2010 16:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Daniko 10 Unities + Antwort hilfreich

Hallo Gekko,

erstmal herzlich willkommen im Forum!

was meinst Du mit "Option Mustern ist aber nicht verfügbar"?
Sprichst Du vom Skizzierer?
Im 3D- ist das Mustern definitiv vorhanden und in WF5 sogar in 2 verschiedenen Ausführungen.
(Geometriemuster)

BTW: Wozu dient das Rechteck? ( 1 Linien-X genügt)

LG, Nina

------------------
Looking Beyond The End Of Our Noses (Active Minds)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

gekko500
Mitglied
Privatier


Sehen Sie sich das Profil von gekko500 an!   Senden Sie eine Private Message an gekko500  Schreiben Sie einen Gästebucheintrag für gekko500

Beiträge: 110
Registriert: 07.12.2010

erstellt am: 08. Dez. 2010 15:58    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Daniko 10 Unities + Antwort hilfreich

Vielen Dank,

Das Rändeln hat jetzt geklappt, wie weiter oben beschrieben (Skizze mit 2 gekreuzten Linien auf der tangentialen Ebene erstellen > wickeln (an Bezugskanten trimmen einstellen) > Wickeln mustern > Über Achse rotieren (Rändelung über winkelaufteilung (360°) oder Anzahl der Muster variieren.
Nach dem Wickeln darf man allerdings die Bezugskanten nicht mehr fasen, sicher weil das Rändelmuster eine Skizze ist.
Wäre natürlich eleganter, wenn von PTC/Inneo ein Rändeltool ähnlich dem Zahnradtools bereit gestellt werden könnte.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

kmueller22
Mitglied
Geschäftsführer und Einzelkämpfer


Sehen Sie sich das Profil von kmueller22 an!   Senden Sie eine Private Message an kmueller22  Schreiben Sie einen Gästebucheintrag für kmueller22

Beiträge: 406
Registriert: 07.05.2009

PTC Creo 7
Mastercam 2024
Core i7 - 7700K
32GB RAM
Win10 pro/64
NVIDIA Quadro P4000

erstellt am: 09. Dez. 2010 07:46    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Daniko 10 Unities + Antwort hilfreich

Hallo,

Zitat:
Original erstellt von gekko500:

Nach dem Wickeln darf man allerdings die Bezugskanten nicht mehr fasen, sicher weil das Rändelmuster eine Skizze ist.

wenn Du Dir vor dem Rändeln die Bezugskanten kopierst und auf diese Kopien referenzierst sollte eigentlich auch das Fasen klappen.

Gruesze,
Karsten

------------------
Lieber Gott, gib mir Geduld - SOFORT!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
