Hallo Zusammen,

trotz intensiver Suche im Forum konnte ich keine Antwort auf meine Frage finden!

Ich möchte ein Symbol erstellen. Dieses Symbol soll als Ansatz einen "schwarzen Punkt" enthalten. Wo kann ich den Ansatz bei der Definition des Symbols in der Symbolgalerie definiert?

Danke für Eure Hilfe im Voraus!

Gruß,
Konst_30

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

maschinenbauheit
Mitglied
Techniker Maschinenbau Entwicklung


Sehen Sie sich das Profil von maschinenbauheit an!   Senden Sie eine Private Message an maschinenbauheit  Schreiben Sie einen Gästebucheintrag für maschinenbauheit

Beiträge: 600
Registriert: 13.02.2007

 erstellt am: 06. Apr. 2008 14:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Konst_30 10 Unities + Antwort hilfreich


Den Punkt oder Pfeil oder wasauchimmer erzeugt man erst beim Absetzen des Symbols mit einer Hinweislinie. Voraussetzung ist, dass in der Symboldefinition die Hinweislinie zugelassen ist.

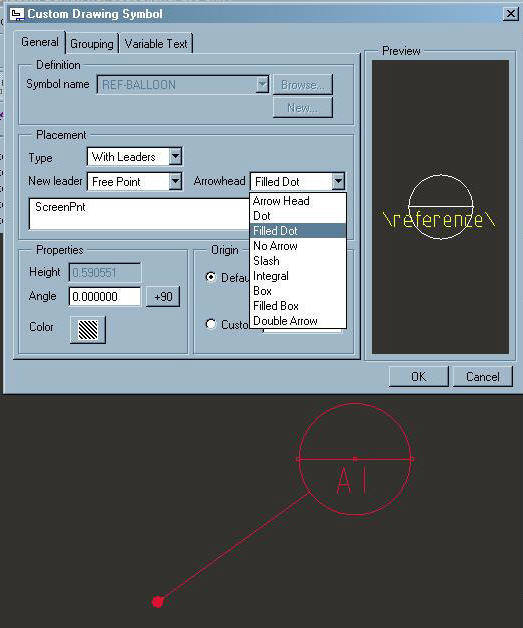

Siehe dazu das Bild:

------------------
A Journey into Darkness, a Journey into Mystery, a Journey into ProEngineer
