Guten Morgen liebe Pro/E-user.
Ich hab da mal das Richtige für so einen grauen Montagmorgen. Trotz der Zuhilfename der Suchmaschine bin ich bisher zu keinem Ergebnis gekommen. Vielleicht hat aber trotzdem von euch schon mal ein ähnliches Problem gehabt.
Ich muss in eine relativ komplexe Baugruppe (Wanne) einen Flüssigkeitsstand in 3D simulieren. Das Problem dabei ist, dass die Innenflächen dieser Wanne so gut wie keinen rechten Winkel besitzen und auch sonst der Querschnitt sich in alle Richtungen ändert.
Hat Pro/E nicht so ein KE wo man von einer "Wasseroberfläche" (Ebene) bis zur nächsten Fläche extrudieren kann. So eine Art "Füll-KE" :-)
Für eine etwaige Hilfe von Euch beanke ich mich jetzt schon.

------------------
Grüße aus dem Rheinland!
Euli

- Have a nice time with Pro/E-design! -

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

fichl
Mitglied
CAD Konstrukteur / Modelleur


Sehen Sie sich das Profil von fichl an!   Senden Sie eine Private Message an fichl  Schreiben Sie einen Gästebucheintrag für fichl

Beiträge: 269
Registriert: 17.11.2004

WF2 M190/WF3 M60/
ICEMsurf 4.11
Catia V5 R19
cinema 4D v12
Win7/64
One® Intel™ Core i7-720QM
16 gig ram
1GB GDDR5 for ATI FirePro M7740
JA! keine SPIELEKARTE mehr! :-)

erstellt am: 03. Mrz. 2008 10:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Euli 10 Unities + Antwort hilfreich

Hallo Euli,

jupp sowas gibts in proe, heisst extrudieren "bis Fläche",
wird aber in deinem Fall net ganz funktionieren, da du ja wahrscheinlich mehrere Flächen hast.
Ich würd einfach die Wannenflächen kopieren und deinen Füllstand auch als Fläche einbringen
und mit den Wannenflächen verschneiden; ein Volumen draus machen und schon hast du es.

Gruss
fichl

------------------
Hier war ich, hier bin ich und hier werd ich sein :-))

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

EWcadmin
Moderator
Konstrukteur (Dipl.-Ing. Maschinenbau), CAD-/PDM-Admin.




Sehen Sie sich das Profil von EWcadmin an!   Senden Sie eine Private Message an EWcadmin  Schreiben Sie einen Gästebucheintrag für EWcadmin

Beiträge: 3254
Registriert: 27.10.2005

erstellt am: 03. Mrz. 2008 10:46    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Euli 10 Unities + Antwort hilfreich

Nur mal so ein Gedanke:
Ich habe mal gehört, das jemand, der das Flüssigkeitsvolumen in einer Pumpe bestimmen sollte, das mittels einer Schrumpfverpackung gelöst hat. Ich weiß aber nicht wie und ist auch schon eine Zeit lang her, das ich davon gehört habe.
Ich nehme an, das er aus den Teilen, welche das Innere des Gehäuses bestimmt haben, eine Schrumpfverpackung (über die Baugruppe) erzeugt hat und das dann von einem Volumen in einem anderen Teil "abgezogen" hat. Der übriggebliebene Rest hat dann das Flüssigkeitsvolumen bestimmt. In Deinem Fall müsstest Du nur noch den Teil oberhalb der Flüssigkeitsoberfläche abschneiden.
Aber wie gesagt, das ist nur eine Idee. Keine Ahnung ob das so funktioniert.

------------------
Grüße aus OWL, Thomas
CAD.DE macht Spaß!
Wichtige Links für noch mehr Spaß: Richtig Fragen - Nettiquette - Suchfunktion - System-Info - Unities

ProE macht Spaß - viel ProE macht viel Spaß !  (Zitat, frei nach meinem ProE-Beibringer)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

steffl
Mitglied
Maschinenbautechniker


Sehen Sie sich das Profil von steffl an!   Senden Sie eine Private Message an steffl  Schreiben Sie einen Gästebucheintrag für steffl

Beiträge: 294
Registriert: 13.03.2002

Fujitsu Celsius M470-2 Nvidia Quadro FX 1800
Creo 2.0 (M050)<P>Inventor bekannt

erstellt am: 03. Mrz. 2008 11:36    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Euli 10 Unities + Antwort hilfreich

Hallo Euli,

ich würde es über Einfügen -> Gemeinsam benutzte Daten -> Ausschnitt aus anderem Modell versuchen.

Und dadurch von einem Quader die Wanne abziehen, und somit bleibt dir der Inhalt der Wanne.

Ich vermute mal so hat es der Thomas auch gemeint.

Gruß

Stefan

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

manuki
Mitglied
Fahrzeugtechnikinscheniör


Sehen Sie sich das Profil von manuki an!   Senden Sie eine Private Message an manuki  Schreiben Sie einen Gästebucheintrag für manuki

Beiträge: 621
Registriert: 19.07.2001

Creo 1.0
CATIA V5 R20
CoCreate Modeling 18.0

erstellt am: 03. Mrz. 2008 11:37    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Euli 10 Unities + Antwort hilfreich

Hallo Euli,

baue die Wanne und ein neues Teil (die Flüssigekeit) in eine Baugruppe ein. Kopiere die Innenflächen der Wanne (mit Fläche&Berandung auswählen), am besten mit Hilfe eines Kopie-Geometrie KE in das Flüssigkeitsbauteil. Erzeuge eine "große" ebene Fläche auf einer Bezugsebene, die auf Höhe des Flüssigkeitsstandes liegt. Verschmelze die kopierte Sammelfläche mit der ebenen Fläche und mache aus dem Ergebnis ein Volumen. Das ist dann die Flüssigkeit.
Über die Höhe der Bezugsebene kannst Du den Flüssigkeitsstand einfach variieren, als Volumen des Bauteils messen, optimieren usw.

------------------
Viele Grüße,
Manuel



Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Euli
Mitglied
Detailkonstrukteur


Sehen Sie sich das Profil von Euli an!   Senden Sie eine Private Message an Euli  Schreiben Sie einen Gästebucheintrag für Euli

Beiträge: 54
Registriert: 01.02.2005

ProE Wildfire 4.0 (Vers. M070) über Intralink 3.4 (M062, Multi-Site-Modus)
WinXP-Prof. x64-Edition, SP2 auf HP xw9300 Workstation,
AMD Opteron Processor 256; 2,99 Ghz
4 GB RAM; NVIDIA Quadro FX1400 Grafikkarte.

erstellt am: 05. Mrz. 2008 08:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Guten Morgen zusammen,

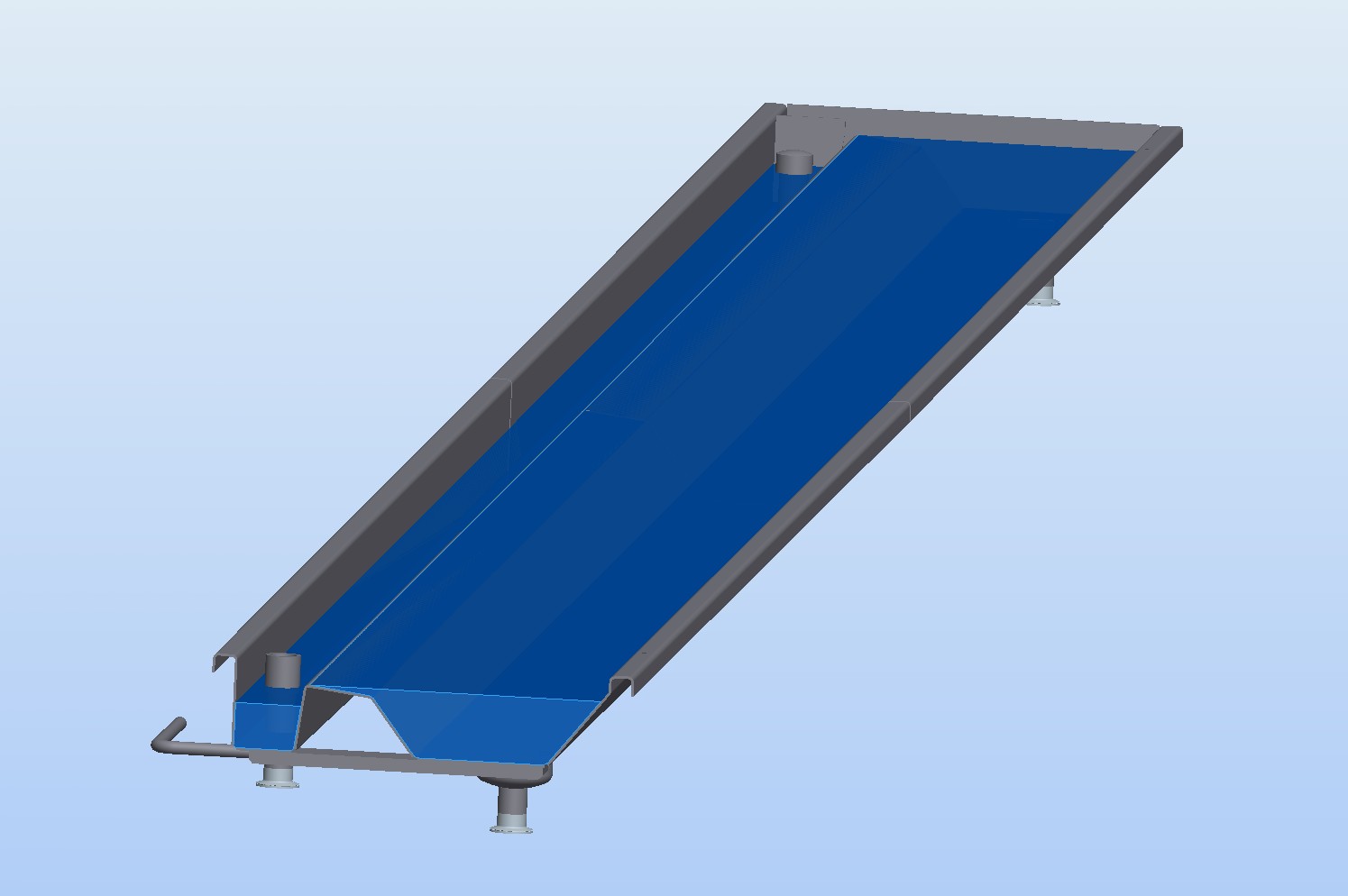

zuersteinmal recht herzlichen dank für eure Lösungshilfen. Insbesondere manuki hat hier den entscheidenden Hinweis geliefert. Trotzdem hatte ich noch so meine Probleme, da meine Wannen-Vorlage in Autodesk-Inventor konstruiert und mir nur als importierte STEP-Datei vorlag. Da schlossen sich die Flächen und Radien nicht immer so ganz zusammen, so dass mir zusammenhängende Referenzen fehlten. Pro/E war da etwas bockig. Habe mich daher für eine "optische" Lösung in diesem Falle entschieden. Sprich eine Stirnfläche (Schnittebene) entlang einer Leitkurve gezogen. Somit blieb zwar der konische Wannenboden etwas auf der Strecke, aber was solls. Das tut´s in meinem Falle auch. Dient hier ja nur der optischen Darstellung. Nochmals Dank und U´s für alle!
Einen schönen Tag noch.

------------------
Grüße aus dem Rheinland!
Euli

- Have a nice time with Pro/E-design! -
