Autor Thema:  Blech sauber gestalten (1988 mal gelesen)
Kirschbaum80
Mitglied



Sehen Sie sich das Profil von Kirschbaum80 an!   Senden Sie eine Private Message an Kirschbaum80  Schreiben Sie einen Gästebucheintrag für Kirschbaum80

Beiträge: 103
Registriert: 04.12.2006

Inventor 11 PRO
ProE WF3 M090
ProE WF5 M090

erstellt am: 30. Nov. 2007 11:37    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Hallo,

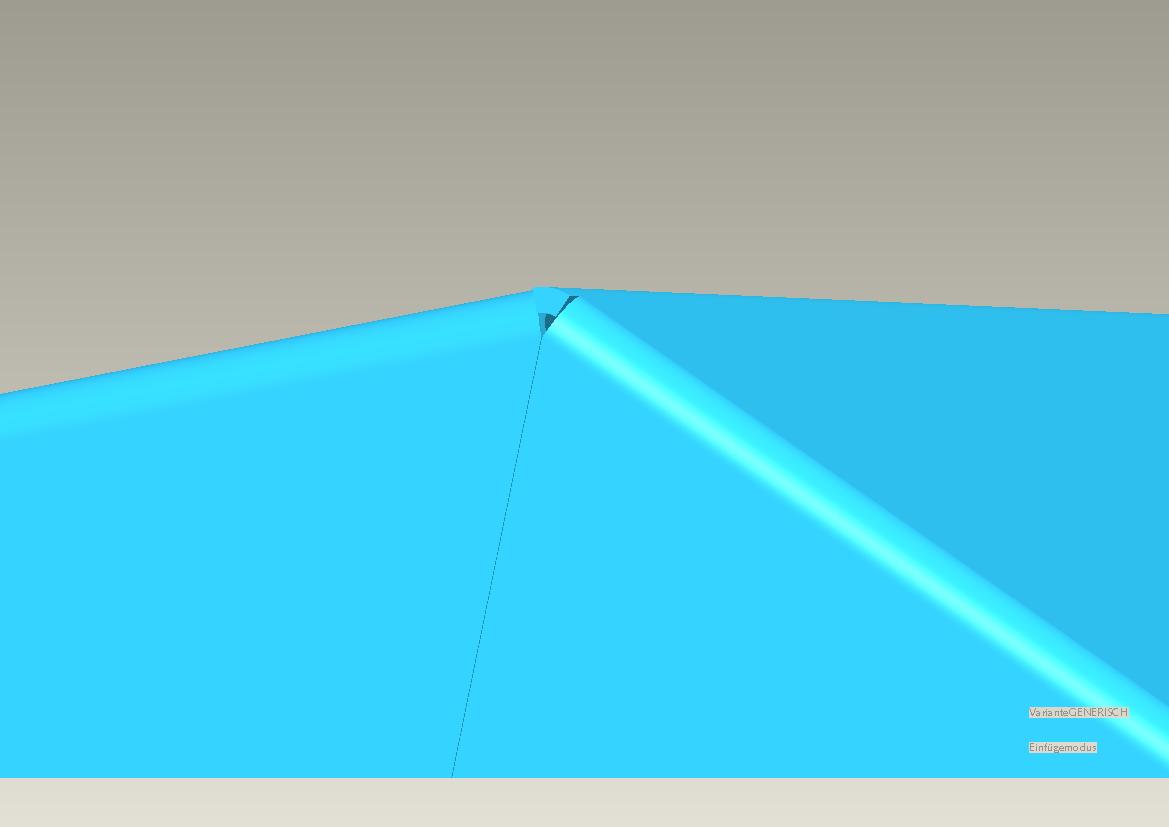

ich habe ein Blech, welches abgewinkelt , und an den Seiten ebenfals umgekantet ist. Nun entsteht aber wie im Bild zu sehen ein "Zibacks" der da meiner Meinung nach nicht hingehört.
In rechtwinkligen Teilen bekopmme ich die Ecke suber hin indem ich die Kante 1mm überstehen lasse- da rundet er biegemäßig sauber ab. Nur funktioniert das hier nicht- kante kann nicht erzeugt werden. Die Hilfe hat mir keine Antwort gegeben..

Kann mir jemand den richtigen Weg sagen??
Danke..

------------------
man muß wissen wie weit man zu weit gehen kann..

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Nobody333
Mitglied
Dipl. Ing. (FH) (Konstruktion)


Sehen Sie sich das Profil von Nobody333 an!   Senden Sie eine Private Message an Nobody333  Schreiben Sie einen Gästebucheintrag für Nobody333

Beiträge: 593
Registriert: 06.07.2007

HP Workstation Z400
Intel Xeon W3565 4x3,20GHz
12GB RAM
Nvidia Quadro FX1800
Windows 7 x64 Prof. SP1
Creo Parametric 2 (M100)
FoundationAdv bzw. Flex3C
Startup Tools 2013
MathCad Prime 3

erstellt am: 30. Nov. 2007 11:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Kirschbaum80 10 Unities + Antwort hilfreich


blechecke.prt.txt

Hab dir mal schnell ein Blech gebogen, so wie ich es machen würde. Geht schneller als hier ne lange Erklärung zu tippen.

------------------
Gruß Marco

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Kirschbaum80
Mitglied



Sehen Sie sich das Profil von Kirschbaum80 an!   Senden Sie eine Private Message an Kirschbaum80  Schreiben Sie einen Gästebucheintrag für Kirschbaum80

Beiträge: 103
Registriert: 04.12.2006

Inventor 11 PRO
ProE WF3 M090
ProE WF5 M090

erstellt am: 30. Nov. 2007 12:54    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
ok- Danke- Prinzip verstanden..

hätte nicht gedacht es so umständlich machen zu müssen- für 2 Laschen..
Hatte es über "Flache Lasche" gemacht- da kannst über Trpezoid gleich die Geometrie definiern, und mußt nicht über die ewige Bastelei es hintrimmen

------------------
man muß wissen wie weit man zu weit gehen kann..

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Nobody333
Mitglied
Dipl. Ing. (FH) (Konstruktion)


Sehen Sie sich das Profil von Nobody333 an!   Senden Sie eine Private Message an Nobody333  Schreiben Sie einen Gästebucheintrag für Nobody333

Beiträge: 593
Registriert: 06.07.2007

HP Workstation Z400
Intel Xeon W3565 4x3,20GHz
12GB RAM
Nvidia Quadro FX1800
Windows 7 x64 Prof. SP1
Creo Parametric 2 (M100)
FoundationAdv bzw. Flex3C
Startup Tools 2013
MathCad Prime 3

erstellt am: 30. Nov. 2007 13:05    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Kirschbaum80 10 Unities + Antwort hilfreich


Das ist nichts gebastelt. Also nochmal schnell zur Erläuterung.
Als erstes das Blech einmal biegen oder gleich eine gebogene Lasche erzeugen.
Dann die beiden Flanschlaschen erstellen.

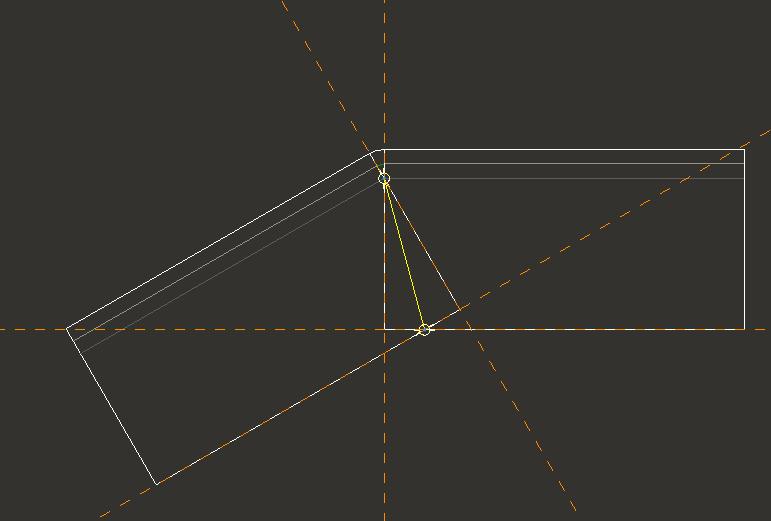

Auf den Flanschlaschen eine Skizze erstellen. - Als Referenzen die Aussengeometrie der Laschen wählen. Dann eine Linie Zeichnen wie im Bild.
Eine Lasche aufbiegen und die andere an der Linie abschneiden.
Die erste Lasche zurückbiegen und die andere auf. Nun nochmal an der Linie abschneiden.
Zweite Lasche zurückbiegen und fertig.
Da ist absolut nichts Zufall. Änderst du die Laschengeometrie, ändert sich der Schnitt automatisch.

------------------
Gruß Marco

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Kirschbaum80
Mitglied



Sehen Sie sich das Profil von Kirschbaum80 an!   Senden Sie eine Private Message an Kirschbaum80  Schreiben Sie einen Gästebucheintrag für Kirschbaum80

Beiträge: 103
Registriert: 04.12.2006

Inventor 11 PRO
ProE WF3 M090
ProE WF5 M090

erstellt am: 30. Nov. 2007 13:14    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
-Ja- hab ich verstanden-funktioniert auch so- aber anhand deiner Abfolge siehst du schon wievile Arbeitsschritte es sind- und das für 2!!!! Laschen- das erschien mir schlicht und ergreifend zu viel Zeitaufwand- versteh nicht warum es nicht in der "Flache Lasche" Option geht- da kann ich die Geometrie der zu biegenden Lasche schon festlegen ohne eine Skizze und hin und her zu biegen..
Werd wohl- wie so oft- um die Klickerei nicht drumrum kommen..

------------------
man muß wissen wie weit man zu weit gehen kann..

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Nobody333
Mitglied
Dipl. Ing. (FH) (Konstruktion)


Sehen Sie sich das Profil von Nobody333 an!   Senden Sie eine Private Message an Nobody333  Schreiben Sie einen Gästebucheintrag für Nobody333

Beiträge: 593
Registriert: 06.07.2007

HP Workstation Z400
Intel Xeon W3565 4x3,20GHz
12GB RAM
Nvidia Quadro FX1800
Windows 7 x64 Prof. SP1
Creo Parametric 2 (M100)
FoundationAdv bzw. Flex3C
Startup Tools 2013
MathCad Prime 3

erstellt am: 30. Nov. 2007 13:15    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Kirschbaum80 10 Unities + Antwort hilfreich
Da hab ich dich wohl verstanden. Nichts für ungut.

------------------
Gruß Marco

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

pacer_one
Mitglied
Papiertiger


Sehen Sie sich das Profil von pacer_one an!   Senden Sie eine Private Message an pacer_one  Schreiben Sie einen Gästebucheintrag für pacer_one

Beiträge: 617
Registriert: 16.01.2004

HP Z400
Win 7 prof.
Creo3

erstellt am: 30. Nov. 2007 13:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Kirschbaum80 10 Unities + Antwort hilfreich
obwohl der Weg länger ist, macht er doch weniger Arbeit. Veränderst du nämlich den Winkel der Biegung, passt sich die Ecke mit an und du musst dir keine Gedanken um die trapezförmige Lasche machen.

Von daher eine super Lösung die auch für mich etwas neues ist

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

migue
Mitglied



Sehen Sie sich das Profil von migue an!   Senden Sie eine Private Message an migue  Schreiben Sie einen Gästebucheintrag für migue

Beiträge: 84
Registriert: 22.11.2002

 erstellt am: 30. Nov. 2007 13:59    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Kirschbaum80 10 Unities + Antwort hilfreich

ecke_flachlasche.zip

Hallo Freunde,

viele Wege führen ... zur Ecke!

Gruß
Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Nobody333
Mitglied
Dipl. Ing. (FH) (Konstruktion)


Sehen Sie sich das Profil von Nobody333 an!   Senden Sie eine Private Message an Nobody333  Schreiben Sie einen Gästebucheintrag für Nobody333

Beiträge: 593
Registriert: 06.07.2007

HP Workstation Z400
Intel Xeon W3565 4x3,20GHz
12GB RAM
Nvidia Quadro FX1800
Windows 7 x64 Prof. SP1
Creo Parametric 2 (M100)
FoundationAdv bzw. Flex3C
Startup Tools 2013
MathCad Prime 3

erstellt am: 30. Nov. 2007 14:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Kirschbaum80 10 Unities + Antwort hilfreich
Gefällt mir sogar noch besser. Üs4u.

------------------
Gruß Marco

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

CadKD
Ehrenmitglied
Konstrukteur


Sehen Sie sich das Profil von CadKD an!   Senden Sie eine Private Message an CadKD  Schreiben Sie einen Gästebucheintrag für CadKD

Beiträge: 1752
Registriert: 14.08.2002

SWX 2020 SP5
ProE WF IV, M120

erstellt am: 30. Nov. 2007 16:21    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Kirschbaum80 10 Unities + Antwort hilfreich

ecke_flachlasche.prt.zip

Bildle_30_11_07.pdf

Warum macht ihr das nicht gleich so?
Ist WFIII.

------------------
Gruß

CadKD

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Börga
Mitglied
Dipl.-Ing. Maschinenbau/Konstruktionstechnik


Sehen Sie sich das Profil von Börga an!   Senden Sie eine Private Message an Börga  Schreiben Sie einen Gästebucheintrag für Börga

Beiträge: 629
Registriert: 09.07.2003

SolidWorks Premium 2014 x64 Edition SP2.0
SolidWorks Enterprise PDM
Intel® Xeon® W3565
8 GB RAM
NVIDEA Quadro 4000
Windows 7 Professional

erstellt am: 30. Nov. 2007 17:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Kirschbaum80 10 Unities + Antwort hilfreich
Zitat:
Original erstellt von CadKD:
Ist WFIII.

Genau deswegen.
Ich kenne die Funktion von WF II nicht. Oder habe ich sie nur noch nicht gefunden?

------------------
Gruß Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Georgix
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Georgix an!   Senden Sie eine Private Message an Georgix  Schreiben Sie einen Gästebucheintrag für Georgix

Beiträge: 10
Registriert: 02.12.2007

WF3 XP

erstellt am: 02. Dez. 2007 09:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Kirschbaum80 10 Unities + Antwort hilfreich
Hallo Kirschbaum,
es gäbe auch noch eine weitere Lösung für Dein Problem, leider sieht man nicht das ganze Teil, aber ich gehe mal davon aus das es ein geknickter Winkel ist.
-Zeichne als Volumenkörper einen geknickten Vierkant
-wandle das Teil mit Blechschale (nicht Volumenkörperschale!), indem du die nicht benötigten Flächen anklickst in deinen Blechwinkel um
-mit Blechkonvertierung und dem Befehl Trennung schneidest Du die Lasche auseinander, bleibe in Blechkonvertierung und klicke mit Kantenbiegung deine abzukanteten Biegekanten an.
dann hoffe ich das Dein Teil fertig ist.

mfg
Georgix

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Nobody333
Mitglied
Dipl. Ing. (FH) (Konstruktion)


Sehen Sie sich das Profil von Nobody333 an!   Senden Sie eine Private Message an Nobody333  Schreiben Sie einen Gästebucheintrag für Nobody333

Beiträge: 593
Registriert: 06.07.2007

HP Workstation Z400
Intel Xeon W3565 4x3,20GHz
12GB RAM
Nvidia Quadro FX1800
Windows 7 x64 Prof. SP1
Creo Parametric 2 (M100)
FoundationAdv bzw. Flex3C
Startup Tools 2013
MathCad Prime 3

erstellt am: 03. Dez. 2007 07:31    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Kirschbaum80 10 Unities + Antwort hilfreich
Zitat:

Orginal erstellt von Börga:
Genau deswegen.
Ich kenne die Funktion von WF II nicht. Oder habe ich sie nur noch nicht gefunden?

Gibt es bei mir auch nicht.

------------------
Gruß Marco

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Kirschbaum80
Mitglied



Sehen Sie sich das Profil von Kirschbaum80 an!   Senden Sie eine Private Message an Kirschbaum80  Schreiben Sie einen Gästebucheintrag für Kirschbaum80

Beiträge: 103
Registriert: 04.12.2006

Inventor 11 PRO
ProE WF3 M090
ProE WF5 M090

erstellt am: 03. Dez. 2007 08:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
@CadKD
Und genau das habe ich gesucht!!!
- vielen herzlichen Dank-
gibt ne astreine 10,0 für dich-
streßfreie Woche wünsche ich..

------------------
man muß wissen wie weit man zu weit gehen kann..

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
