Thema: Basisbemaßung verschieben (2300 mal gelesen)

Undertaker
Mitglied
Dipl. Ing. Maschinenbau, Konstrukteur, CAD Support, PDM Administration,

Senden Sie eine Private Message an Undertaker

Schreiben Sie einen Gästebucheintrag für Undertaker

Beiträge: 588
Registriert: 31.10.2003

erstellt am: 27. Nov. 2007 13:56

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:


Hallo zusammen,

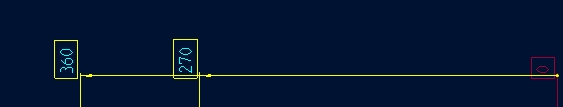

Ich habe mal ein Bild angahangen.
Problem: Gibt es eine Einstellung (config oder din.dtl) in der ich den
Abstand des Bemaßungstextes zur Maßlinie bei Ordinatenbemaßung einstellen kann?
Ich möchte die Ordinatemaße als Basismaße (mit Rahmen) darstellen. Nach dieser Einstellung überschneidet der Rahmen die Maßlinie.

Wer weiß Rat?

mfg
Undertaker

------------------
bisschen Pfeffer???

in der Hektik Bild vergessen

[Diese Nachricht wurde von Undertaker am 27. Nov. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

EWcadmin
Moderator
Konstrukteur (Dipl.-Ing. Maschinenbau), CAD-/PDM-Admin.

Senden Sie eine Private Message an EWcadmin

Schreiben Sie einen Gästebucheintrag für EWcadmin

Beiträge: 3254
Registriert: 27.10.2005

Creo Parametric 9.0.6.0
Windchill 12.0.2.18
Lenovo Thinkpad P16 Gen 1 mit 32GB RAM
NVIDIA RTX A3000 12GB
Windows 10 Enterprise

erstellt am: 27. Nov. 2007 13:59

<-- editieren / zitieren -->

Unities abgeben:

Nur für Undertaker

Zitat:
Original erstellt von Undertaker:
...Ich habe mal ein Bild angahangen.
.....

Nö

Edit an:
Ey, gemogelt! Bild später anhängen gilt nicht
Edit aus!

------------------
Grüße aus OWL
Thomas

ProE macht Spaß - viel ProE macht viel Spaß ! (Zitat, frei nach meinem ProE-Beibringer)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

BergMax
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. (FH)

Senden Sie eine Private Message an BergMax

Schreiben Sie einen Gästebucheintrag für BergMax

Beiträge: 2319
Registriert: 23.08.2005

Creo 4.0 M130
Creo 8.0.3.0
GT/SUT 8.0.0.0
HP z440, Quadro K2200, Win10 Enterp.
DualView

erstellt am: 27. Nov. 2007 14:49

<-- editieren / zitieren -->

Unities abgeben:

Nur für Undertaker

Ist doch ein hübsches Bild...

------------------
Beste Grüße,
Max

Zum Thema Systeminfo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

frank08
Mitglied
Konstrukteur

Senden Sie eine Private Message an frank08

Schreiben Sie einen Gästebucheintrag für frank08

Beiträge: 1467
Registriert: 22.01.2004

Creo 4.0 M030
PDMLink 10.2 M030
XP64, Dell Prec. T7810
NVIDIA Quadro M2000
2.66 GHz, 16 GB RAM

erstellt am: 27. Nov. 2007 15:04

<-- editieren / zitieren -->

Unities abgeben:

Nur für Undertaker

No way

------------------
Gruß Frank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Undertaker
Mitglied
Dipl. Ing. Maschinenbau, Konstrukteur, CAD Support, PDM Administration,

Beiträge: 588
Registriert: 31.10.2003

erstellt am: 27. Nov. 2007 15:09

<-- editieren / zitieren -->

Unities abgeben:

Ist das die Antowrt, geht nicht?

------------------
bisschen Pfeffer???

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

BergMax
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. (FH)

Beiträge: 2319
Registriert: 23.08.2005

Creo 4.0 M130
Creo 8.0.3.0
GT/SUT 8.0.0.0
HP z440, Quadro K2200, Win10 Enterp.
DualView

erstellt am: 27. Nov. 2007 15:20

<-- editieren / zitieren -->

Unities abgeben:

Nur für Undertaker

Aah, da ist ja jetzt auch ein Bild...

Wie stehen denn deine dtl-optionen "ord_dim_standard" (STD_ISO) und "orddim_text_orientation" (PARALLEL)?

------------------
Beste Grüße,
Max

Zum Thema Systeminfo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

frank08
Mitglied
Konstrukteur

Beiträge: 1467
Registriert: 22.01.2004

Creo 4.0 M030
PDMLink 10.2 M030
XP64, Dell Prec. T7810
NVIDIA Quadro M2000
2.66 GHz, 16 GB RAM

erstellt am: 27. Nov. 2007 15:22

<-- editieren / zitieren -->

Unities abgeben:

Nur für Undertaker



Zitat:
Original erstellt von Undertaker:
Ist das die Antowrt, geht nicht?

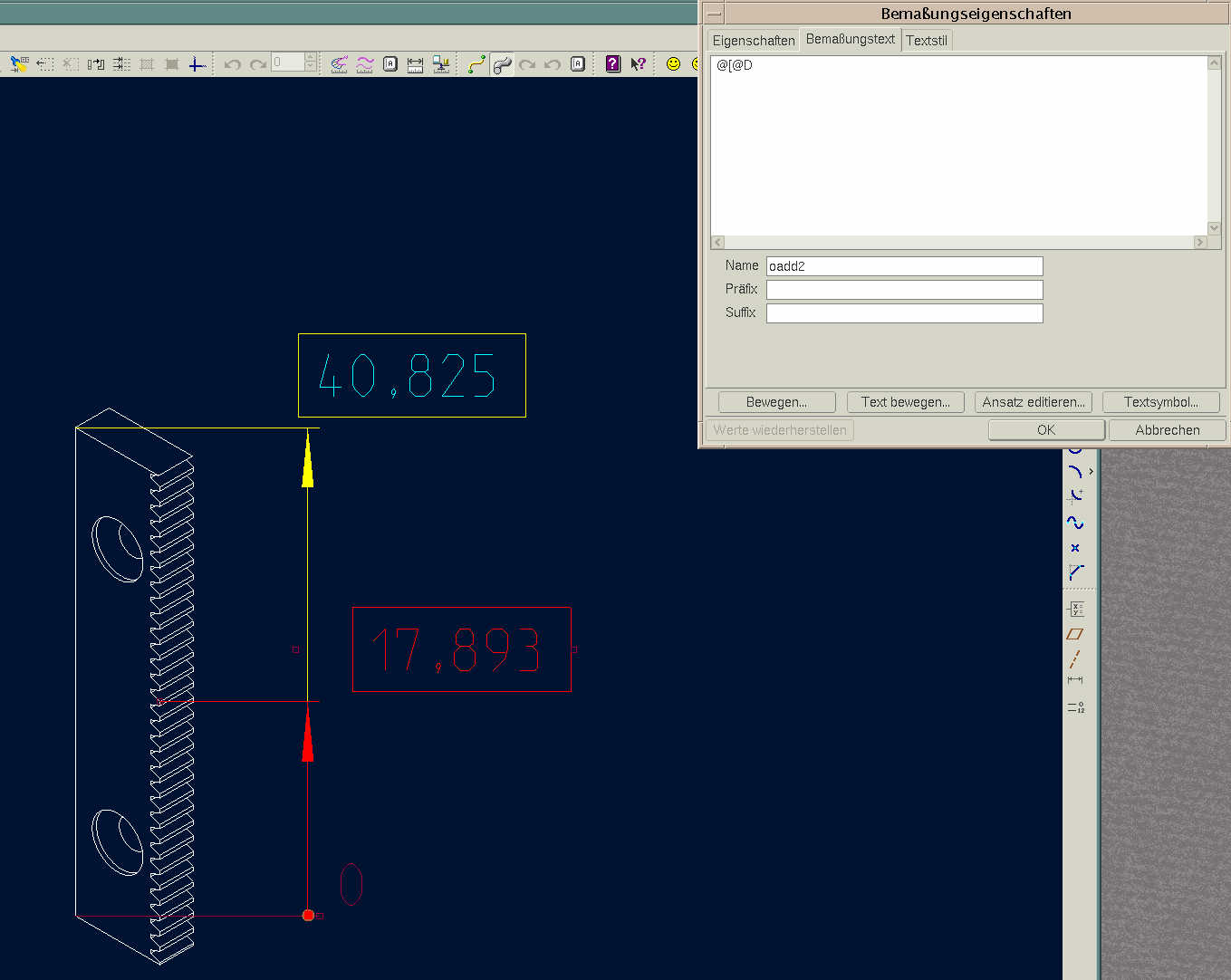

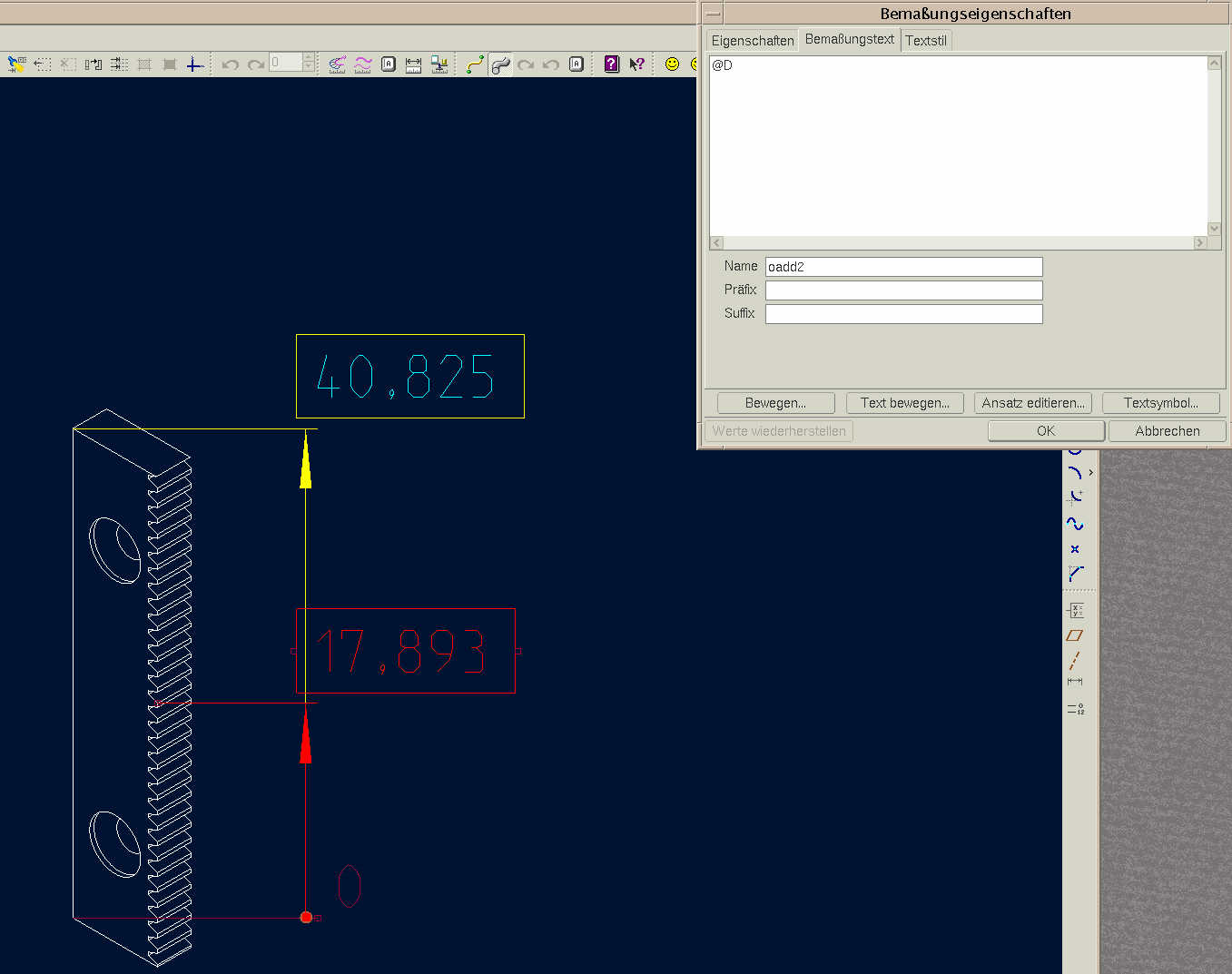

Hab' mal eben etwas gepröbelt und folgenden Workaround gefunden:

- das Ordinatenmaß wie gewünscht auf "Basisbemaßung" stellen
- dem Bemaßungstext (@D) die Zeichenfolge <Leerzeichen>@[ voranstellen

siehe Anhänge

------------------
Gruß Frank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Undertaker
Mitglied
Dipl. Ing. Maschinenbau, Konstrukteur, CAD Support, PDM Administration,

Beiträge: 588
Registriert: 31.10.2003

erstellt am: 27. Nov. 2007 15:27

<-- editieren / zitieren -->

Unities abgeben:

Hallo

dtl Optionen sind so gesetzt,

@Frank
workaround ist gut, lieber wäre mir eine
allgemeine Einstellug in der dtl.

------------------
bisschen Pfeffer???

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

frank08
Mitglied
Konstrukteur

Beiträge: 1467
Registriert: 22.01.2004

Creo 4.0 M030
PDMLink 10.2 M030
XP64, Dell Prec. T7810
NVIDIA Quadro M2000
2.66 GHz, 16 GB RAM

erstellt am: 27. Nov. 2007 15:28

<-- editieren / zitieren -->

Unities abgeben:

Nur für Undertaker

Zitat:
Original erstellt von Undertaker:
...
@Frank
workaround ist gut, lieber wäre mir eine
allgemeine Einstellug in der dtl.

...mir auch

------------------
Gruß Frank

PS: Der workaround funktioniert übrigens auch mit Mehrfachselektion von Maßen, man muss es also nicht für jedes Maß einzeln tun...

[Diese Nachricht wurde von frank08 am 27. Nov. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Undertaker
Mitglied
Dipl. Ing. Maschinenbau, Konstrukteur, CAD Support, PDM Administration,

Beiträge: 588
Registriert: 31.10.2003

erstellt am: 27. Nov. 2007 15:30

<-- editieren / zitieren -->

Unities abgeben:

ok dann nehm ich das natürlich gerne.

Danke Üs4U

------------------
bisschen Pfeffer???

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

BergMax
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. (FH)

Beiträge: 2319
Registriert: 23.08.2005

Creo 4.0 M130
Creo 8.0.3.0
GT/SUT 8.0.0.0
HP z440, Quadro K2200, Win10 Enterp.
DualView

erstellt am: 27. Nov. 2007 15:48

<-- editieren / zitieren -->

Unities abgeben:

Nur für Undertaker

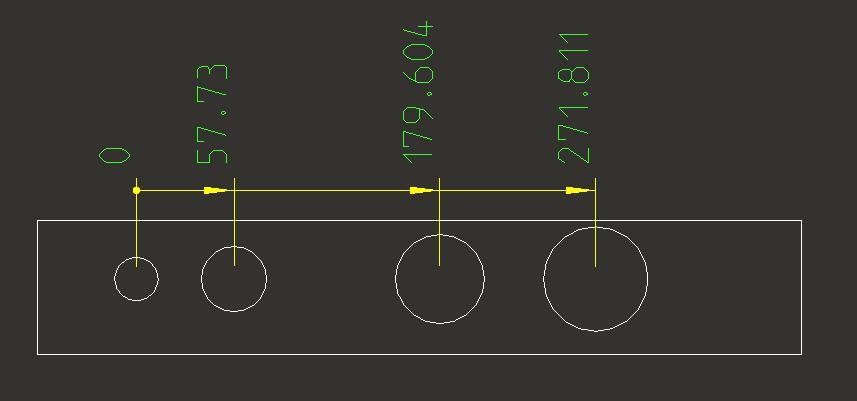

Also bei mir stehen die auch ohne Trick richtig...siehe Bild

Muss also an der dtl liegen. Stell deine doch mal rein...

------------------
Beste Grüße,
Max

Zum Thema Systeminfo

[Diese Nachricht wurde von BergMax am 27. Nov. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

frank08
Mitglied
Konstrukteur

Beiträge: 1467
Registriert: 22.01.2004

Creo 4.0 M030
PDMLink 10.2 M030
XP64, Dell Prec. T7810
NVIDIA Quadro M2000
2.66 GHz, 16 GB RAM

erstellt am: 27. Nov. 2007 16:06

<-- editieren / zitieren -->

Unities abgeben:

Nur für Undertaker

Zitat:
Original erstellt von BergMax:
Also bei mir stehen die auch ohne Trick richtig...siehe Bild...

Ist ja nett, aber das Problem stellt sich nur bei Basis- und Prüfmaßen. Die Maße auf deinem Bild sind weder noch...

------------------
Gruß Frank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

BergMax
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. (FH)

Beiträge: 2319
Registriert: 23.08.2005

Creo 4.0 M130
Creo 8.0.3.0
GT/SUT 8.0.0.0
HP z440, Quadro K2200, Win10 Enterp.
DualView

erstellt am: 28. Nov. 2007 08:09

<-- editieren / zitieren -->

Unities abgeben:

Nur für Undertaker

------------------
Beste Grüße,
Max

Zum Thema Systeminfo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

K_H_A_N
Ehrenmitglied
Dipl.-Ing. (freiberuflich)

Senden Sie eine Private Message an K_H_A_N

Schreiben Sie einen Gästebucheintrag für K_H_A_N

Beiträge: 1554
Registriert: 21.07.2004

erstellt am: 28. Nov. 2007 09:03

<-- editieren / zitieren -->

Unities abgeben:

Nur für Undertaker

o.K., einen gibt es noch, ist aber auch nicht viel besser, deshalb verwende ich den Trick nur noch selten und sehe über den Darstellungsfehler weg:
"@[@d@]" kann man (auch per Mapkey) anstelle von "@d" in das Maß eintragen. Damit ergibt sich ein "geboxtes" Maß, das sogar richtig steht.

------------------
"If you are not living life on the edge, you are taking up too much space". =>MfG Khan<=

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
