Hallo,

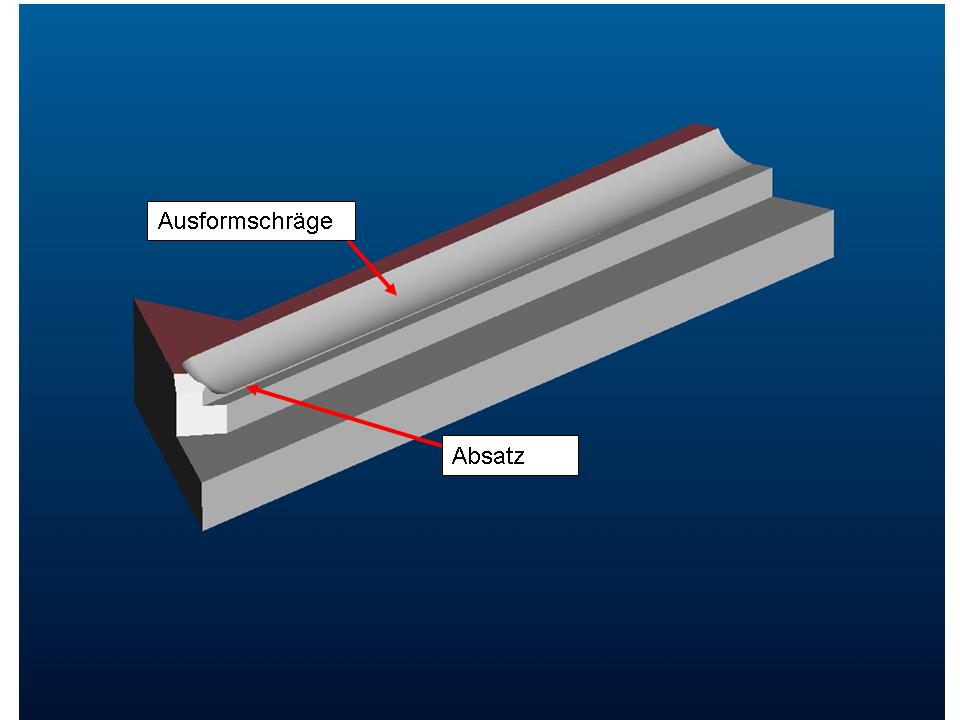

ich habe eine Form bei der eine Ausformschräge eingebracht wurde. (Bild)
Nun entstand folglich ein Absatz, den ich irgendwie überbrücken möchte.
Bisher schlugen alle Versuche fehl!
Hat hier jemand nen Tipp, wie ich das hinbekomme?
Danke

Gruß
Slider

[Diese Nachricht wurde von Slider99 am 21. Nov. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Slider,

bitte den Anhang ohne Umlaute, dann kann Dir vielleicht geholfen werden ;-)

Gruß

MR2

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Slider99,

erster Ansatz: Fläche ersetzen (Absatzfläche durch Draftfläche); bin mir aber nicht sicher, ob das in diesem Fall funzt

zweiter Ansatz: vielleicht kannst du die Entformschräge mit anderen Featuren konstruieren und somit den Absatz gleich vermeiden anstatt ihn hinterher wieder zuzuschmieren?

Ein ProE-Modell im Forum würde bei der Lösungsfindung vielleicht weiterhelfen!

Gruß

MR2

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Vielleicht kannst du mal ein Bild von dem Modell ohne die Schräge reinstellen. Das macht es dann etwas einfacher.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Die Frage ist, ob die Entformschräge an diesem Modell nachträglich angebracht wurde oder nicht. Das sieht wie ein Extrakt aus für eine Werkzeugkonstruktion, da könnte die Entformschräge ja auch vom Spritzling kommen.

Ich würde die Flächen der Rundung und der Ausformschräge kopieren, verlängern und dann die Absatzfläche ersetzen. Sollte das nicht gehen, würde ich den Absatz durch z. B. einen Materialschnitt noch vertiefen über die ganze Länge und es dann versuchen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

test_form1.prt.zip

Hab nun mal das 3D-Modell angehängt!
Vielleicht wird dann einiges klarer!?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

test_form1.prt.zip Unbenannt.JPG

Hallo Slider99,

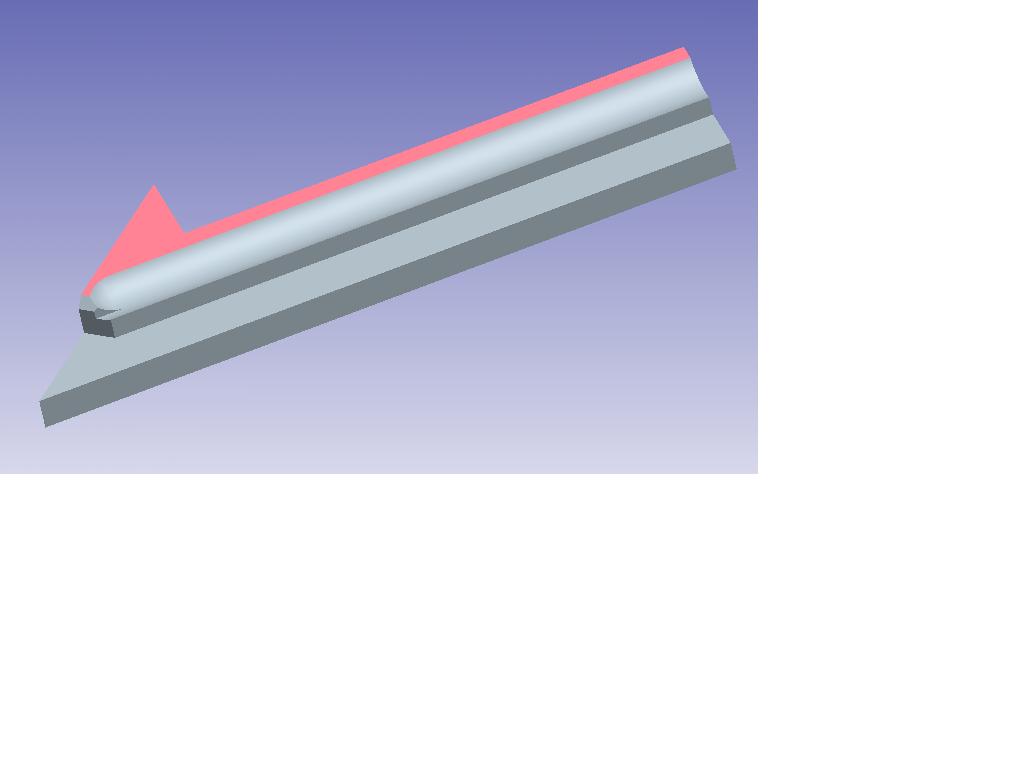

stellst Du's Dir in etwa so vor (siehe Bild/Part)?
Ist auf die Schnelle mit ersetzten Flächen gemacht - nur mal als Anregung, geht sicher auch eleganter

Gruß

´MR2

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das sieht vom Bild her schon mal toll aus.
Leider kann ich aber mit meinem WF1 das Part nicht öffnen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Also dannn nochmal zu Fuss

- Einfügemodus hinter Feat#12 setzen
- Draftflaeche kopieren
- Absatzflaeche auswählen und durch kopierte Flaeche ersetzen (Ersatzflaeche behalten)
- Einfügemodus hinter Feat#17 schieben (Cut1351)
- Bodenflaeche des Materialschnitts durch kopierte Flaeche ersetzen

Ich hoffe die Feature funzen auch in WF1

Gruß

MR2

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

bin grad mit meinem Latein etwas am Ende oder steh gewaltig auf dem Schlauch.
Bzw. ich habe keine Ahnung wo ich diese Features in WF1 finde. :-(

Zum besseren Verständnis:

1. meinst du mit "- Draftflaeche kopieren" eine Freiform-Fläche erzeugen?
2. Absatzflaeche auswählen und durch kopierte Flaeche ersetzen (Ersatzflaeche behalten)
keine Ahnung was damit gemeint ist
3. Bodenflaeche des Materialschnitts durch kopierte Flaeche ersetzen
siehe 2

Aber Danke für deine Mühe

Gruß
Slider

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

____________________________________________________________________________
bin grad mit meinem Latein etwas am Ende oder steh gewaltig auf dem Schlauch.
_____________________________________________________________________________

Mach mal 'nen Schritt zur Seite

Wie gesagt bin ich mir nicht sicher, ob die Vorgehensweise in WF1 überhaupt nachzuvollziehen ist; außerdem ist meine Spachumgebung Englisch.
Ich versuch's nochmal zu umschreiben...
__________________________________________________________________________
1. meinst du mit "- Draftflaeche kopieren" eine Freiform-Fläche erzeugen?
__________________________________________________________________________
Ja, es wird eine Freiformflaeche erzeugt. Feature selektieren-Oberflaeche des
Features selektieren- Kopieren-Einfügen --> es wird eine Flächenkopie der Schrägen-
oberfläche erzeugt, die die Absatzfläche ersetzen soll.
_____________________________________________________________________________
2. Absatzflaeche auswählen und durch kopierte Flaeche ersetzen (Ersatzflaeche behalten)
keine Ahnung was damit gemeint ist
______________________________________________________________________________
Hier wird's schwierig, da ich nicht weiß ob diese Funktion so in WF1 vorhanden ist.
Zu ersetzende Flaeche selektieren #EINFÜGEN#VERSATZ-KE#ERSETZEN Kopierte Fläche wählen, fertig.

______________________________________________________________________
3. Bodenflaeche des Materialschnitts durch kopierte Flaeche ersetzen
siehe 2
______________________________________________________________________

siehe 2.

Wenn's damit nicht klappt, muß ich den Stab an einen WF1-User weiterreichen

Viel Erfolg

MR2

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Irgendwie macht mein WF1 nicht das was ich möchte!
Hab bis jetzt noch keinen Weg gefunden....

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
