Thema: Oberflächenstruktur (1843 mal gelesen)
|
berla
Mitglied
Techniker
   Beiträge: 84
Registriert: 30.10.2006 Pro/E WF4 M200
Intralink 3.4 M070
W7-64 Prof SP1, 6GB
Quadro FX880M 4GB
|
erstellt am: 09. Okt. 2007 13:25  <-- editieren / zitieren -->   Unities abgeben:

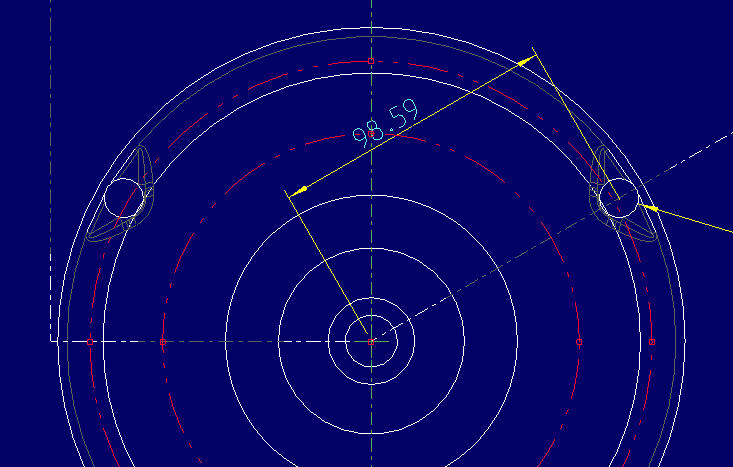

Hallo Pro/E Gemeinde! Ich möchte in einer 2D-Detailzeichnung eines Bauteils gewisse Flächen "einfärben" oder mit einem Muster-Pattern versehen, um diese abzugrenzen, da hier unterschiedliche Erodierstrukturen bzw. Polieroberflächen gekennzeichnet werden sollen. Das ganze ist kein Schnitt, sondern eine Standardansicht. Dummerweise ist es nicht eine einzelne Fläche, sondern eine Projizierte Geometrie (Kreis) auf einen Flächenverbund. (In anhängender Zeichnung der Bereich zwischen den roten Kreisen) Wie kann ich das nun am besten anstellen? Hab leider weder über die Hilfe, noch die Suche etwas brauchbares finden können. Ich hoffe ihr könnt mir ein wenig auf die Sprünge helfen? Gruß
Berla ------------------
Wenn nicht irgendwann jemand damit angefangen hätte, den Ast abzusägen, auf dem er sitzt, würde die Menschheit heute noch auf Bäumen leben. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Nobody333
Mitglied
Dipl. Ing. (FH) (Konstruktion)
Beiträge: 593
Registriert: 06.07.2007 HP Workstation Z400
Intel Xeon W3565 4x3,20GHz
12GB RAM
Nvidia Quadro FX1800
Windows 7 x64 Prof. SP1
Creo Parametric 2 (M100)
FoundationAdv bzw. Flex3C
Startup Tools 2013
MathCad Prime 3
|
erstellt am: 09. Okt. 2007 13:57 <-- editieren / zitieren --> Unities abgeben: Nur für berla
Ich mach das so: Im Bauteile eine Skizze der entsprechenden Oberfläche erstellen.
Zeichnung erstellen und in der Zeichnung diese Skizze mit 2D Zeichnungselementen nachzeichnen. Dabei das parametrische 2D Zeichnen aktivieren, damit sích die 2D Elemente mit der Skizze im 3D Teil ändern.
Skizze ausblenden.
2D Zeichnungselemente auswählen und Linieart ändern (z.B. Mittellinie) und dann Editieren - Füllen. Dann wird der Bereich schraffiert, der innerhalb der 2D Elemente liegt. ------------------
Gruß Marco Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
U_Suess
Moderator
CAD-Admin / manchmal Konstrukteur

Beiträge: 10679
Registriert: 14.11.2001 CREO 8.0.6.0 (+Geniustool für Creo 10.0.1)
PDMLink 12.0.2.8
NTSI Contender E64 SC8 mit
NVIDIA Quadro P4000
Intel Core i7-10700KF / 3,80 GHz
64GB DDR4-RAM / 2933 MHz
Win 10 Prof. 64Bit
|
erstellt am: 09. Okt. 2007 14:00 <-- editieren / zitieren --> Unities abgeben: Nur für berla
Im Modell #Einfügen#Kosmetik#Skizze ... ist auch eine Möglichkeit, besonders weil dort gleich die Schraffur mit erzeugt werden kann und auch projiziert werden kann ------------------
Gruß
Udo  Keine Panik, Du arbeitest mit Pro/E! Und Du hast cad.de gefunden!  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
berla
Mitglied
Techniker
Beiträge: 84
Registriert: 30.10.2006 Pro/E WF4 M200
Intralink 3.4 M070
W7-64 Prof SP1, 6GB
Quadro FX880M 4GB
|
erstellt am: 09. Okt. 2007 14:25 <-- editieren / zitieren --> Unities abgeben:
Danke schon mal für die schnellen und guten Antworten, Zitat:
Original erstellt von U_Suess:
...Im Modell #Einfügen#Kosmetik#Skizze ... ist auch eine Möglichkeit, besonders weil dort gleich die Schraffur mit erzeugt werden kann und auch projiziert werden kann
Hab ich gerade probiert. Entweder ich wähle eine Ebene an und aktivere schraffieren, oder aber ich wähle Projezieren - dann wird automatisch die Option "Schraffur" deaktiviert. Dennoch ist die Option Projezieren wohl das Richtige, da ich evtl. auch die 3D-Isometrische Ansicht benötige. Gruß,
Berla [edit]

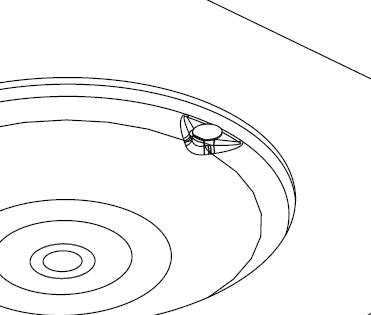

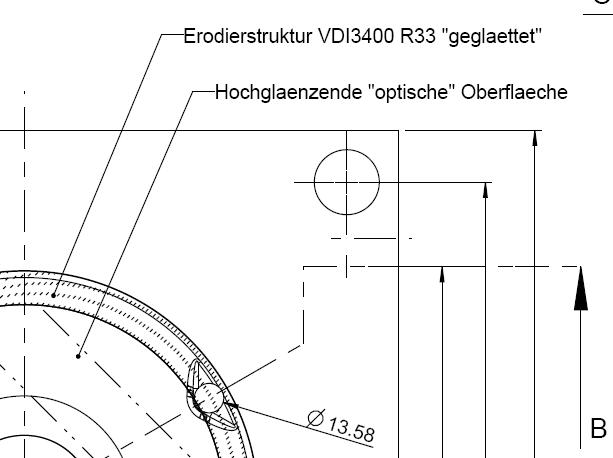

ich habe mal zwei Shots angehängt, wie es momentan aussieht. Mit der 2D Ansicht kann ich leben. Perfekt wäre es, wenn es auch in der 3D Ansicht möglich ist, den/die Bereiche zu kennzeichnen.
[/edit] ------------------
Wenn nicht irgendwann jemand damit angefangen hätte, den Ast abzusägen, auf dem er sitzt, würde die Menschheit heute noch auf Bäumen leben. [Diese Nachricht wurde von berla am 09. Okt. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
U_Suess
Moderator
CAD-Admin / manchmal Konstrukteur
Beiträge: 10679
Registriert: 14.11.2001 CREO 8.0.6.0 (+Geniustool für Creo 10.0.1)
PDMLink 12.0.2.8
NTSI Contender E64 SC8 mit
NVIDIA Quadro P4000
Intel Core i7-10700KF / 3,80 GHz
64GB DDR4-RAM / 2933 MHz
Win 10 Prof. 64Bit
|
erstellt am: 09. Okt. 2007 15:26 <-- editieren / zitieren --> Unities abgeben: Nur für berla
Zitat:
Original erstellt von berla:
.. dann wird automatisch die Option "Schraffur" deaktiviert. ...
 soweit hatte ich es nicht getestet, da ich sonst über Kurven gegangen bin. Dort kann man in den Eigenschaften auch auf Schraffur umstellen. Leider geht auch die Skizze nicht mit der Schraffur projizieren. ------------------
Gruß
Udo Keine Panik, Du arbeitest mit Pro/E! Und Du hast cad.de gefunden! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
