Autor Thema:  keine Centeline möglich (1256 mal gelesen)
mz
Mitglied
Software Development


Sehen Sie sich das Profil von mz an!   Senden Sie eine Private Message an mz  Schreiben Sie einen Gästebucheintrag für mz

Beiträge: 182
Registriert: 15.09.2000

WF 5 und Creo

erstellt am: 08. Okt. 2007 13:47    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


cns_1_1191573240.prt.zip


Hallo,

diese Skizze wurde über ein automatisches System erstellt. Leider ist es nicht möglich eine centerline einzufügen. Kann mir bitte jemand sagen warum OHNE eine Änderung in der Skizze. Die centerline sollte unten waagerecht liegen, der Abstand zur Skizze muss >0 sein.

Das Teil wurde mit Wf3 erstellt.

um alle Unklarheiten zu vermeiden : in diesem Teil ist eine Skizze mit dem Namen "Skizze 1" und genau in diese Skizze soll zusätzlich eine Centerline eingefügt werden ohne die bestehende Skizze zu verändern oder andere Elemente einzufügen (Hilfspunkte ...)

Wenn es nicht geht genügt mir auch die Aussage warum

vielen Dank

[Diese Nachricht wurde von mz am 08. Okt. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

JPietsch
Ehrenmitglied V.I.P. h.c.
Administrator PDMLink


Sehen Sie sich das Profil von JPietsch an!   Senden Sie eine Private Message an Callahan  Schreiben Sie einen Gästebucheintrag für Callahan

Beiträge: 5611
Registriert: 12.09.2002

erstellt am: 08. Okt. 2007 14:31    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für mz 10 Unities + Antwort hilfreich




Zitat:
Original erstellt von mz:
diese Skizze

Skizze?

Zitat:

wurde über ein automatisches System erstellt. Leider ist es nicht möglich eine centerline einzufügen. Kann mir bitte jemand sagen warum OHNE eine Änderung in der Skizze. Die centerline sollte unten waagerecht liegen, der Abstand zur Skizze muss >0 sein.

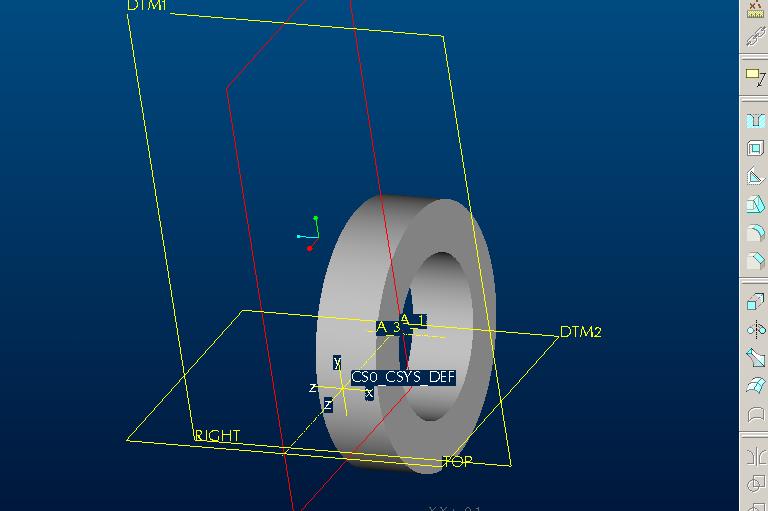

Es waren keine zehn Mausklicks, eine Drehachse parallel zur waagerechten Bezugsebene zu skizzieren und darum einen Rotationskörper zu legen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ReinhardN
Mitglied
Dipl.Ing.


Sehen Sie sich das Profil von ReinhardN an!   Senden Sie eine Private Message an ReinhardN  Schreiben Sie einen Gästebucheintrag für ReinhardN

Beiträge: 1288
Registriert: 03.05.2005

XP Prof SP3
FX 1500
WF4 M100

erstellt am: 08. Okt. 2007 15:33    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für mz 10 Unities + Antwort hilfreich

interaktiv kein Problem, aber ich vermute, du suchst eine Lösung über Pro/Toolkit

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

mz
Mitglied
Software Development


Sehen Sie sich das Profil von mz an!   Senden Sie eine Private Message an mz  Schreiben Sie einen Gästebucheintrag für mz

Beiträge: 182
Registriert: 15.09.2000

WF 5 und Creo

erstellt am: 08. Okt. 2007 15:36    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo,

ja die Lösung muss am Schluss in Toolkit laufen. Nur ich scheitere schon interaktiv daran. Wie hast du die centerline gesetzt ohne die Skizze ungültig zu machen. Bitte die modifizierte Datei anhängen.
Normalerweise kann man, sofern es eine Interaktive Lösung gibt, auch eine Lösung im Toolkit finden.

danke

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

C.Hen
Mitglied
Maschinenbau-Techniker


Sehen Sie sich das Profil von C.Hen an!   Senden Sie eine Private Message an C.Hen  Schreiben Sie einen Gästebucheintrag für C.Hen

Beiträge: 98
Registriert: 17.01.2007

Windows 7
WF5-Foundation Adv-M20
WF5-Foundation Adv-M40
WF5-Foundation Adv-M60
Inneo Startup Tools 2010
Solid Works 2010 SP4
Grafikkarte NIVIDIA Quadro FX 4600

erstellt am: 08. Okt. 2007 15:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für mz 10 Unities + Antwort hilfreich

[QUOTE]Original erstellt von mz:

Leider ist es nicht möglich eine centerline einzufügen. Kann mir bitte jemand sagen warum OHNE eine Änderung in der Skizze. Die centerline sollte unten waagerecht liegen, der Abstand zur Skizze muss >0 sein.


kann es sein , dass sich deine Skizze auf seltsame weise verschiebt wenn du eine Centerlinie einfügst? das liegt dann an den Bemaßungen. Mach alle Maße "stark" dann klappt es auch mit der Centerlinie

------------------
C.Hen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ReinhardN
Mitglied
Dipl.Ing.


Sehen Sie sich das Profil von ReinhardN an!   Senden Sie eine Private Message an ReinhardN  Schreiben Sie einen Gästebucheintrag für ReinhardN

Beiträge: 1288
Registriert: 03.05.2005

XP Prof SP3
FX 1500
WF4 M100

erstellt am: 08. Okt. 2007 15:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für mz 10 Unities + Antwort hilfreich

C.Hen
Mitglied
Maschinenbau-Techniker


Sehen Sie sich das Profil von C.Hen an!   Senden Sie eine Private Message an C.Hen  Schreiben Sie einen Gästebucheintrag für C.Hen

Beiträge: 98
Registriert: 17.01.2007

Windows 7
WF5-Foundation Adv-M20
WF5-Foundation Adv-M40
WF5-Foundation Adv-M60
Inneo Startup Tools 2010
Solid Works 2010 SP4
Grafikkarte NIVIDIA Quadro FX 4600

erstellt am: 08. Okt. 2007 15:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für mz 10 Unities + Antwort hilfreich

sollte der Abstand zur Skizze nicht 0 sein?

------------------
C.Hen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

mz
Mitglied
Software Development


Sehen Sie sich das Profil von mz an!   Senden Sie eine Private Message an mz  Schreiben Sie einen Gästebucheintrag für mz

Beiträge: 182
Registriert: 15.09.2000

WF 5 und Creo

erstellt am: 08. Okt. 2007 15:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo,

@ReinhardN
deine Skizze hat nun Bedingungen welche die Werte ändern. Z.b. sind nun die Linien tangential obwohl sie vorher schräg waren.

@C.Hen
mit deinem Tip kann ich nun auch eine Centerline einzeichnen. Ich habe alle Bemassungen auf Stark konvertiert. Die Centerline muss einen Abstand >0 haben.

Ist das nun die Lösung .. damit nichts schiefgeht immer alle Werte auf "Stark" konvertieren ?

danke für die Hilfe

mz


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

C.Hen
Mitglied
Maschinenbau-Techniker


Sehen Sie sich das Profil von C.Hen an!   Senden Sie eine Private Message an C.Hen  Schreiben Sie einen Gästebucheintrag für C.Hen

Beiträge: 98
Registriert: 17.01.2007

Windows 7
WF5-Foundation Adv-M20
WF5-Foundation Adv-M40
WF5-Foundation Adv-M60
Inneo Startup Tools 2010
Solid Works 2010 SP4
Grafikkarte NIVIDIA Quadro FX 4600

erstellt am: 08. Okt. 2007 16:06    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für mz 10 Unities + Antwort hilfreich

wenn es funktioniert muss es wohl die Lösung sein!

noch etwas zu deiner Skizze:
wenn linien hoizontal oder Vertikal sein sollen, dann solltest du das auch über Skizzierbediengungen steuern. Das gleich egilt auch für die Rundungen. Auch hier kannst du den Übergängen die Beziehung "tangenzial" geben. Es erspart dier eine Menge überflüssige Maße.

------------------
C.Hen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

j.sailer
Mitglied
Diplom-Ingenieur (FH)


Sehen Sie sich das Profil von j.sailer an!   Senden Sie eine Private Message an j.sailer  Schreiben Sie einen Gästebucheintrag für j.sailer

Beiträge: 1040
Registriert: 29.05.2001

Dienstleister, immer was der Kunde einsetzt. Z. Z. WF 3.0 M080 + Intrlaink 3.4

erstellt am: 08. Okt. 2007 20:52    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für mz 10 Unities + Antwort hilfreich

Schwache Maße und Bedingungen können vom System bei Änderungen gelöscht und durch andere ersetzt werden.

Starke Maße und Bedinungen bestimmt der Anwender.

Die Frage ist, ob Pro/E Deine Skizze steuern soll, oder Du?

Starke Maße und Bedingungen heißen somit, der Anwender bestimmt, wie sich die Skizze verhält, schwach bedeutet, Pro/E kann machen, was es will.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

mz
Mitglied
Software Development


Sehen Sie sich das Profil von mz an!   Senden Sie eine Private Message an mz  Schreiben Sie einen Gästebucheintrag für mz

Beiträge: 182
Registriert: 15.09.2000

WF 5 und Creo

erstellt am: 09. Okt. 2007 09:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

danke für die Tipps .. mal schauen wie sich das in Toolkit umsetzen lässt.

Tolles Forum .. ich komme wieder 8-)
