Thema: Schnittverlauf -> Voll(Abgewickelt) inaktiv (3088 mal gelesen)
|
Moe2007
Mitglied
TZ
   Beiträge: 252
Registriert: 05.08.2006 ProE Wildfire 2.0
Vollversion
WinXP Professional
Version 2002 mit SP2
Pentium 4 CPU 3,2GHz
2GB RAM
|
erstellt am: 24. Sep. 2007 10:44  <-- editieren / zitieren -->   Unities abgeben:
Hallo. Möchte statt einem Vollschnitt einen Verlauf haben, normal kann man doch per Auswahl bei Schnitt dann den "Vollschnitt" abändern in "Voll(Abgewickelt)" oder? Warum ist das inaktiv? Muss ich in der DIN.DTL etwas akzeptieren? Danke Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Nobody333
Mitglied
Dipl. Ing. (FH) (Konstruktion)
Beiträge: 593
Registriert: 06.07.2007 HP Workstation Z400
Intel Xeon W3565 4x3,20GHz
12GB RAM
Nvidia Quadro FX1800
Windows 7 x64 Prof. SP1
Creo Parametric 2 (M100)
FoundationAdv bzw. Flex3C
Startup Tools 2013
MathCad Prime 3
|
erstellt am: 24. Sep. 2007 11:26 <-- editieren / zitieren --> Unities abgeben: Nur für Moe2007
Hi, Was meinst du genau mit "Verlauf"?
Falls du einen abgewinkelten Schnittverlauf meinst, dann kannst du den bei der Erstellung des Schnitts anlegen. Im Seitenmenue "Stufenschnitt" wählen und den Schnittverlauf skizzieren. ------------------
Gruß Marco Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
michaeln
Mitglied
Konstrukteur
Beiträge: 834
Registriert: 07.10.2002 WF2 M250, ProI 3.4 M030
Inventor 11 SP4
WinXP-x64 SP2, Ubuntu 8.10
|
erstellt am: 24. Sep. 2007 11:28 <-- editieren / zitieren --> Unities abgeben: Nur für Moe2007
Hallo, für eine voll abgewickelten Schnitt gibt es mehrere Bedingungen:
- Die Schnittansicht muß eine Basisansicht sein
- Nur Stufenquerschnitte, die mit dem Befehl Beide erzeugt wurden, können abgewickelt werden
- Die zum Definieren von Querschnitten benutzten Elemente müssen Linien sein
- Projektionsansichten von vollständig abgewickelten Ansichten können nicht erzeugt werden. Gruß Michael ------------------
Ich mach keine rächtschraibfeler ich bin nur ein par rächtschraibräformen voraus! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Moe2007
Mitglied
TZ
Beiträge: 252
Registriert: 05.08.2006 ProE Wildfire 2.0
Vollversion
WinXP Professional
Version 2002 mit SP2
Pentium 4 CPU 3,2GHz
2GB RAM
|
erstellt am: 24. Sep. 2007 11:32 <-- editieren / zitieren --> Unities abgeben:
danke also schnittverlauf hab ich skizziert, nur passiert dann das im bild rechts zu sehen! habe eine basisansicht erstellt, da ging es nicht, dann hab ich die neu ausgerichtet und eine Projektion gezogen, da konnte ich nun den schnitt laden, ABER er wird nicht ganz korrekt angezeigt, und das sowohl bei der linken als au rechten projektion! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Nobody333
Mitglied
Dipl. Ing. (FH) (Konstruktion)
Beiträge: 593
Registriert: 06.07.2007 HP Workstation Z400
Intel Xeon W3565 4x3,20GHz
12GB RAM
Nvidia Quadro FX1800
Windows 7 x64 Prof. SP1
Creo Parametric 2 (M100)
FoundationAdv bzw. Flex3C
Startup Tools 2013
MathCad Prime 3
|
erstellt am: 24. Sep. 2007 11:40 <-- editieren / zitieren --> Unities abgeben: Nur für Moe2007
|
Moe2007
Mitglied
TZ
Beiträge: 252
Registriert: 05.08.2006 ProE Wildfire 2.0
Vollversion
WinXP Professional
Version 2002 mit SP2
Pentium 4 CPU 3,2GHz
2GB RAM
|
erstellt am: 24. Sep. 2007 13:05 <-- editieren / zitieren --> Unities abgeben:
|
Nobody333
Mitglied
Dipl. Ing. (FH) (Konstruktion)
Beiträge: 593
Registriert: 06.07.2007 HP Workstation Z400
Intel Xeon W3565 4x3,20GHz
12GB RAM
Nvidia Quadro FX1800
Windows 7 x64 Prof. SP1
Creo Parametric 2 (M100)
FoundationAdv bzw. Flex3C
Startup Tools 2013
MathCad Prime 3
|
erstellt am: 24. Sep. 2007 13:53 <-- editieren / zitieren --> Unities abgeben: Nur für Moe2007
Hast du mal probiert, dass Model zu regenerieren oder über Ansicht->Bildneuaufbau das Zeichnungsblatt zu aktualisieren? Bei Schnittdarstellungen hilft auch das Umschalten der Materialentfernungsrichtung (2 mal) um die Darstellung richtigzustellen. Wenn das nichts bringt, muss jemand anders ran. ------------------
Gruß Marco Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
michaeln
Mitglied
Konstrukteur
Beiträge: 834
Registriert: 07.10.2002 WF2 M250, ProI 3.4 M030
Inventor 11 SP4
WinXP-x64 SP2, Ubuntu 8.10
|
erstellt am: 24. Sep. 2007 13:54 <-- editieren / zitieren --> Unities abgeben: Nur für Moe2007
.. das gibt es manchmal, wenn ein Eckpunkt der Schnittlinie direkt auf einem Körper-Radius liegt (hier im Bild ist der Schnittverlauf ja leider nicht angezeigt). Einfach die Schnittlinie etwas darüber hinausziehen. Gruß Michael ------------------
Ich mach keine rächtschraibfeler ich bin nur ein par rächtschraibräformen voraus! [Diese Nachricht wurde von michaeln am 24. Sep. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Moe2007
Mitglied
TZ
Beiträge: 252
Registriert: 05.08.2006 ProE Wildfire 2.0
Vollversion
WinXP Professional
Version 2002 mit SP2
Pentium 4 CPU 3,2GHz
2GB RAM
|
erstellt am: 24. Sep. 2007 13:58 <-- editieren / zitieren --> Unities abgeben:
|
Moe2007
Mitglied
TZ
Beiträge: 252
Registriert: 05.08.2006 ProE Wildfire 2.0
Vollversion
WinXP Professional
Version 2002 mit SP2
Pentium 4 CPU 3,2GHz
2GB RAM
|
erstellt am: 24. Sep. 2007 14:06 <-- editieren / zitieren --> Unities abgeben:

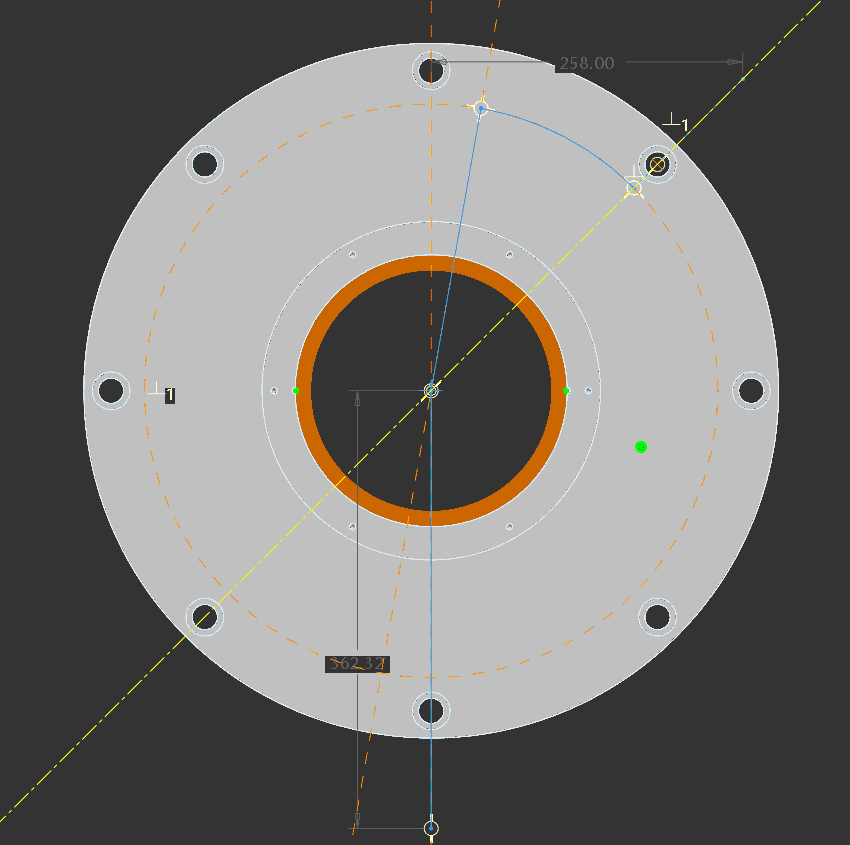

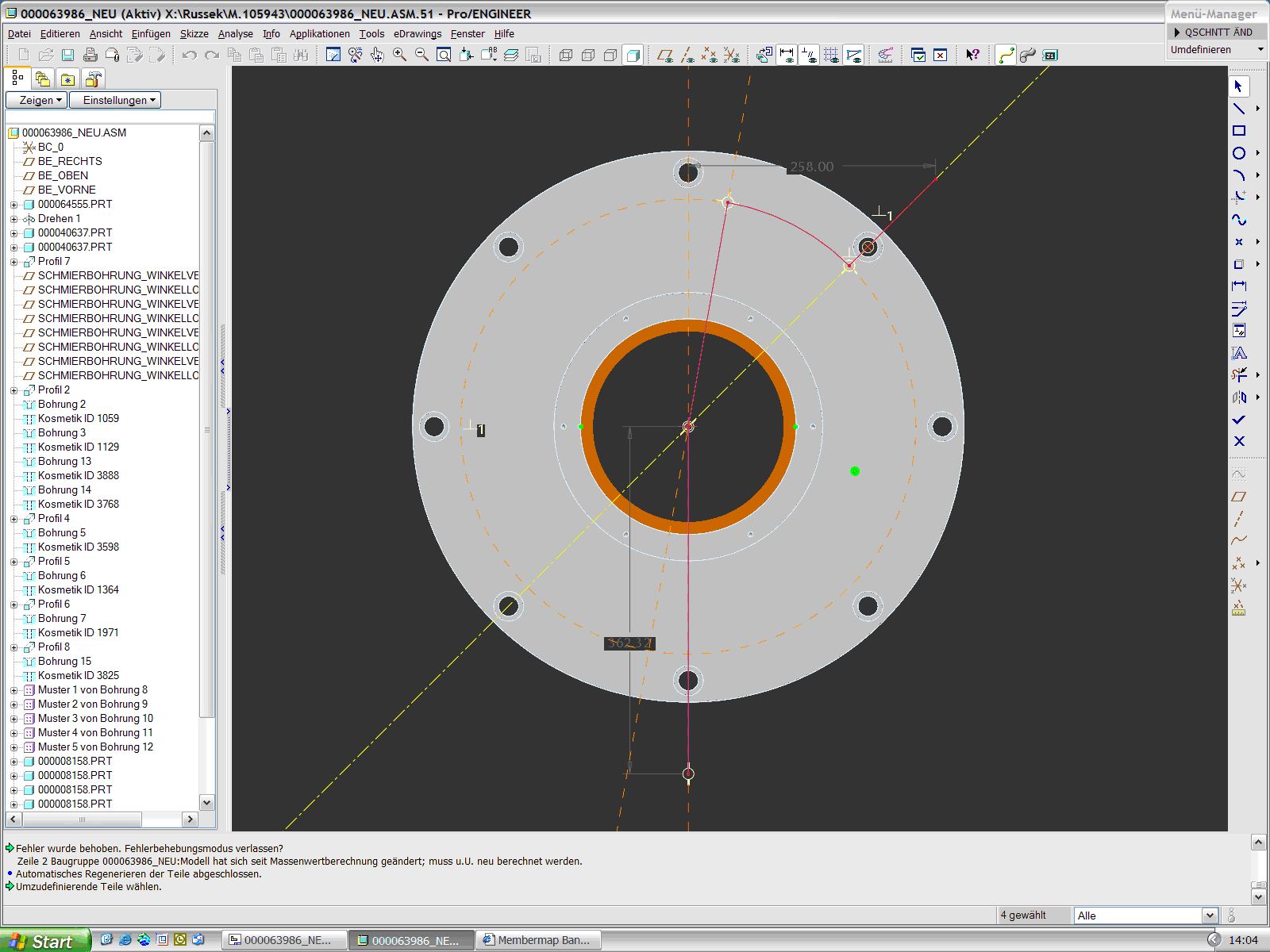

anbei nochmal 2 Bilder vom Schnittverlauf und 1 Bild von der Darstellung, die selsbt im Ansichtsmanager schon falsch ist, wenn man sie aktiviert!
-> EDIT: habe eben mal den Teilkreis vom Schnittverlauf gelöscht, dann gehts!  ... dann is zwar meine Senkung weg aber egal
[Diese Nachricht wurde von Moe2007 am 24. Sep. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
markusG
Mitglied
Beiträge: 124
Registriert: 09.04.2002 Creo
ProNC
AutoCAD 2008
ME10
|
erstellt am: 24. Sep. 2007 15:14 <-- editieren / zitieren --> Unities abgeben: Nur für Moe2007
Hallo Moe2007, versuch doch mal das Kreissegment durch eine Gerade zu ersetzen. Soweit ich mich erinnere dürfen keine schrägen oder Kreissegmente in einem Stufenschnitt enthalten sein. (evtl. bin ich aber auch völlig auf dem falschen Dampfer) Gruß
...markusG ------------------
Der Kopf ist rund, damit die Gedanken die Richtung wechseln können! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
U_Suess
Moderator
CAD-Admin / manchmal Konstrukteur

Beiträge: 10679
Registriert: 14.11.2001 CREO 8.0.6.0 (+Geniustool für Creo 10.0.1)
PDMLink 12.0.2.8
NTSI Contender E64 SC8 mit
NVIDIA Quadro P4000
Intel Core i7-10700KF / 3,80 GHz
64GB DDR4-RAM / 2933 MHz
Win 10 Prof. 64Bit
|
erstellt am: 24. Sep. 2007 15:33 <-- editieren / zitieren --> Unities abgeben: Nur für Moe2007
Zitat:
Original erstellt von markusG:
...(evtl. bin ich aber auch völlig auf dem falschen Dampfer)...
Nun, wenn man die Antworten zu diesen Beitrag liest, dann wurde dieser Hinweis schon gegeben. Aber bestimmt nicht befolgt. Zitat:
Original erstellt von michaeln:
für eine voll abgewickelten Schnitt gibt es mehrere Bedingungen:
- Die Schnittansicht muß eine Basisansicht sein
- Nur Stufenquerschnitte, die mit dem Befehl Beide erzeugt wurden, können abgewickelt werden
- Die zum Definieren von Querschnitten benutzten Elemente müssen Linien sein
- Projektionsansichten von vollständig abgewickelten Ansichten können nicht erzeugt werden.
------------------
Gruß
Udo  Keine Panik, Du arbeitest mit Pro/E! Und Du hast cad.de gefunden!  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
markusG
Mitglied
Beiträge: 124
Registriert: 09.04.2002 Creo
ProNC
AutoCAD 2008
ME10
|
erstellt am: 24. Sep. 2007 19:58 <-- editieren / zitieren --> Unities abgeben: Nur für Moe2007
Hi Udo, dann wars also nicht falsch, sondern nur zu langsam. OK! Damit kann ich leben. (Wobei ich nicht ganz so kleinlich bin, auch ein Kreissegment ist bei mir eine Linie. Keine Gerade, aber eine Linie) Gruß
...markusG ------------------
Der Kopf ist rund, damit die Gedanken die Richtung wechseln können! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Foren auf CAD.de (alle Foren)
|
Regenieren hab ich schon versucht, Schnitt mehrmals umkehren auch, auch Bildaufbau alles, auch den Schnitt SEHR VIEL weiter drüber hinaus konstruiert, hilft leider alles nicht
