Hallo Zusammen,

ich arbeite mit Wildfire 3 und  möchte ein Ziehteil (siehe Bild,ist als normler Volumenkörper modeliert.) im Blechtool modelieren, gehe dabei nach der Hilfe und Skript vor, dabei erscheint aber nach der Definition aller Bedingungen immer folgender Fehler: KE abgebrochen, ungültige Basisebene ! Kann mir jemand sagen, an was das liegen kann?

Vielen dank

MFG Baron 78

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Euer Gnaden

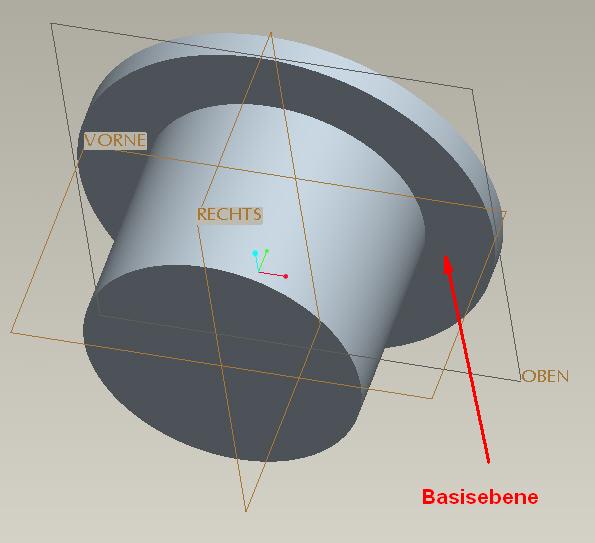

eine Sicke muss immer eine "Auflagefläche" haben. Die vom System angemeckerte Basisebene ist in der Sicke nicht vorhanden. Modelliere die Sicke doch mal so, das sie wie ein rotiertes "T" ausssieht. Die Auflagefläche ist dann die untere Stirnseite des T.

Grüße

Detlef

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


mal ein Bild... sagt mehr als tausend Worte

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo,

vielen dank, habe den Stempel so ummodeliert wie auf Deinen Bild gezeigt.

Funktioniert aber immer noch nicht.

Welche Fläche nehme ich als Berandungsfläche? Als Kernfläche habe ich die Stirnfläche genommen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

sicke_platzierung.jpg sicke_berandung_kern.jpg blech_test.zip

Hi,

kleiner Tipp zuerst: bei Dateianhängen hier in den Namen bitte keine Sonderzeichen oder Umlaute

Zum Blech:
Ich habe mal eine Datei angehängt. Wenn Du in "Definition Editieren" der Sicke gehst, dann kannste die Einstellungen sehen.

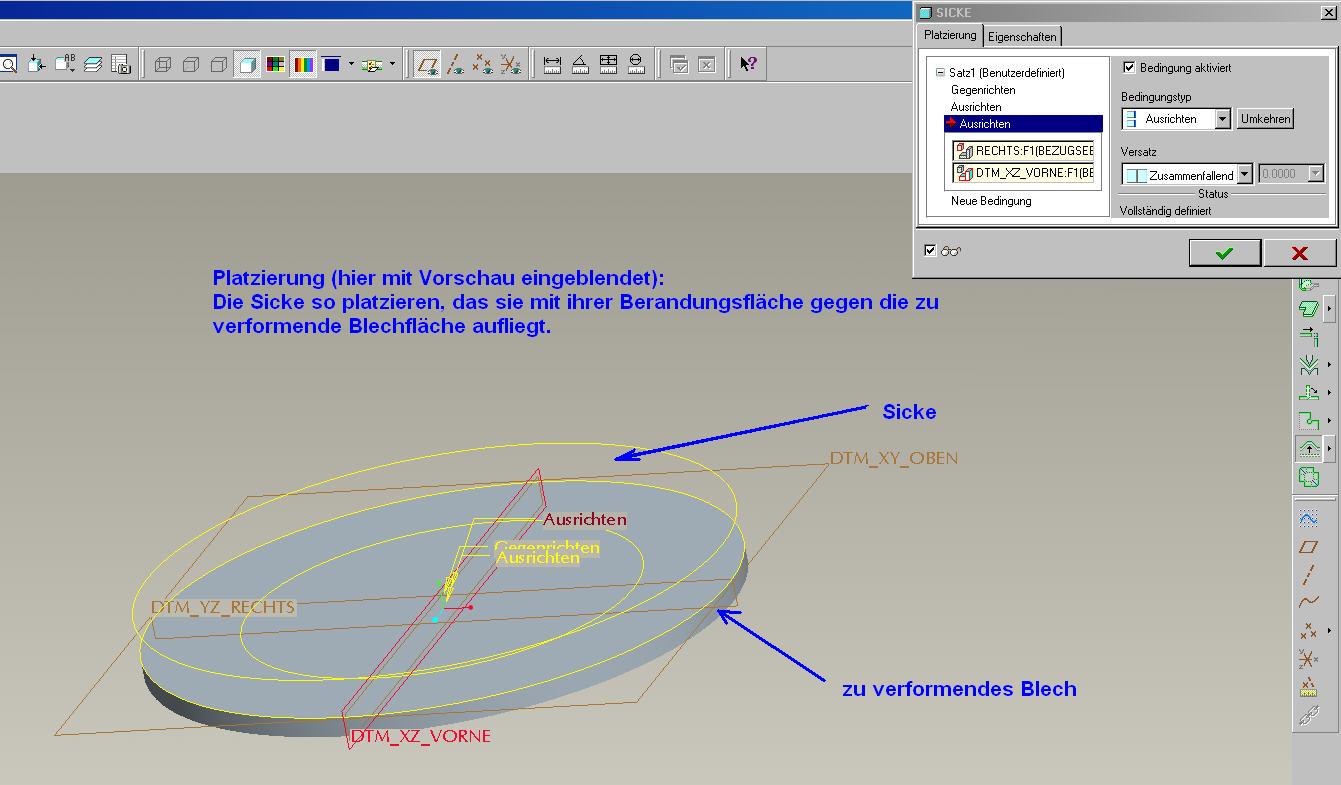

1. Sicke platzieren (siehe Bild). Darauf achten, das die Sicke richtig auf dem Blch aufliegt. Dies bedeutet, das die Berandungsfläche auf der zu verformenden Blechoberfläche aufliegt.

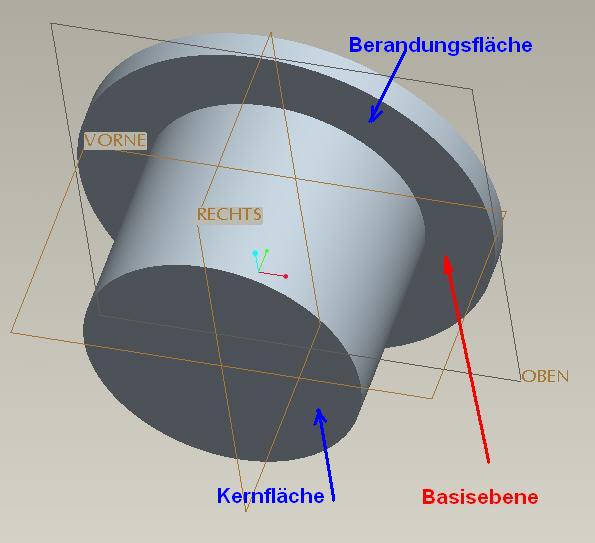

2. Berandungsfläche wählen (siehe Bild)
3. Kernfläche wählen (siehe Bild)

Viele Grüße

Detlef

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

200708280837_Hut.jpg 200708280837_Hut_geschnitten.jpg 200708280844_CATIA_V5_Blechtool.jpg

Guten morgen,

vielen dank, habe es hinbekommen!!!!

Eine Frage habe ich noch, ich arbeite noch mit CATIA V5, dort kann ich alle Radien in einem Menü definieren (siehe Bild), das funktioniert im Wildfire Blechtool nicht?

Muss ich dort die restlichen Radien als KE modellieren? In CATIA V5 kann ich den einen Radius der in meinem Pro E Bild fehlt gleich mitdefinieren.

Vielen dank für Deine Hilfe, hat mir sehr geholfen!!!

MFG Baron 78

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@Baron:
Du musst die Radien im Werkzeug definieren,
so hast du auch immer die selben Radien drin.
(Bei DBexkens´Beispiel im Teil "Sicke")

------------------
Gruß

CadKD

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Mercie an alle,

habe das Ziehteil hinbekommen!!!

Vielen dank für die schnelle Hilfe

MFG Baron78
