Autor Thema:  extrudieren bis... (522 mal gelesen)
Hanzmann
Mitglied
Diplomand


Sehen Sie sich das Profil von Hanzmann an!   Senden Sie eine Private Message an Hanzmann  Schreiben Sie einen Gästebucheintrag für Hanzmann

Beiträge: 25
Registriert: 05.03.2007

Solid Works 2005
ProE Wifi 2.0

erstellt am: 08. Jul. 2007 21:54    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities






Hallo.
Ich möchte eine rechteckige Fläche bis zu einem rotationssymetrischen Körper austragen.
Dabei soll das entstandene KE mit dem bestehenden Körper verschmolzen sein.
Ich wähle also "extrudieren bis..." und selektiere die Verrundungsfläche am bestehenden Körper.
->ProE bringt eine Fehlermeldung
Wenn ich die Ringfläche selektiere trägt er dann eben nur bis zur Ringfläche aus
und es entsteht ein Spalt zwischen Verrundungsfläche und dem erzeugten Quader.

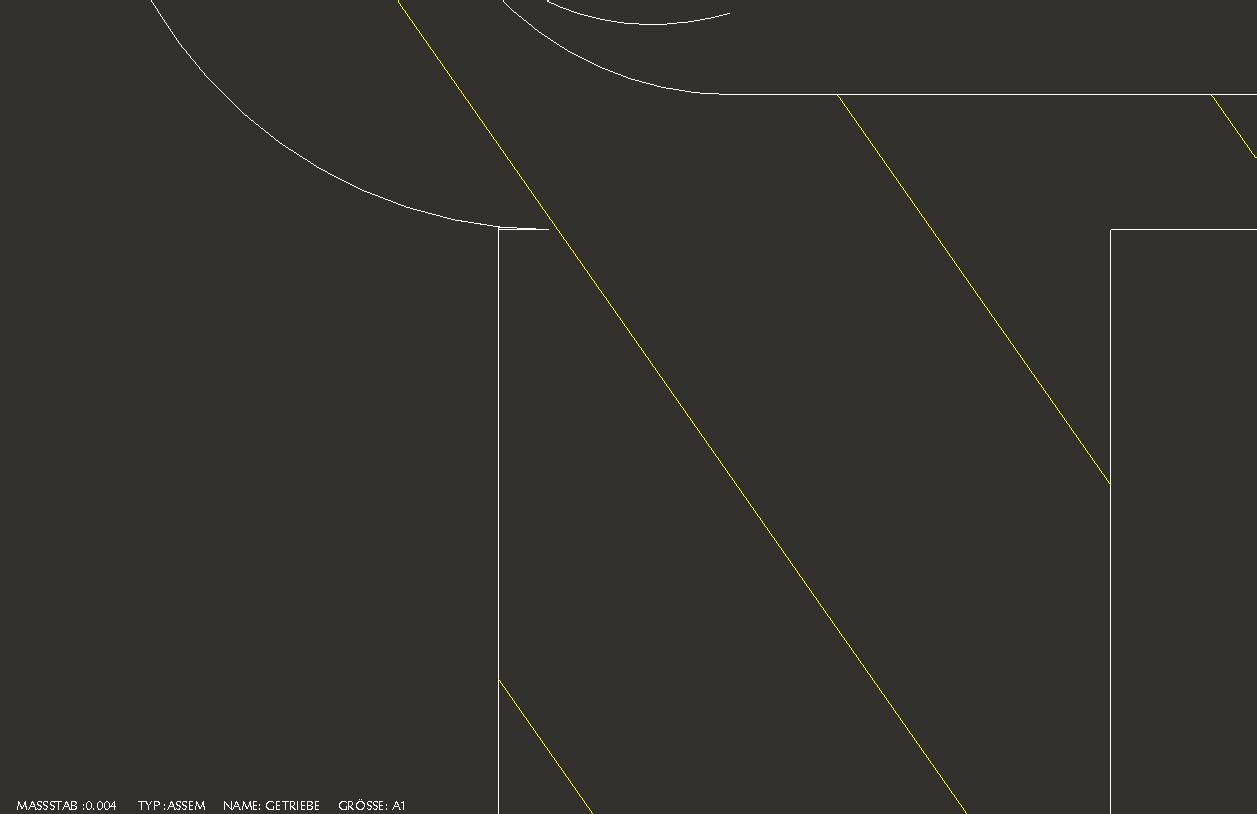

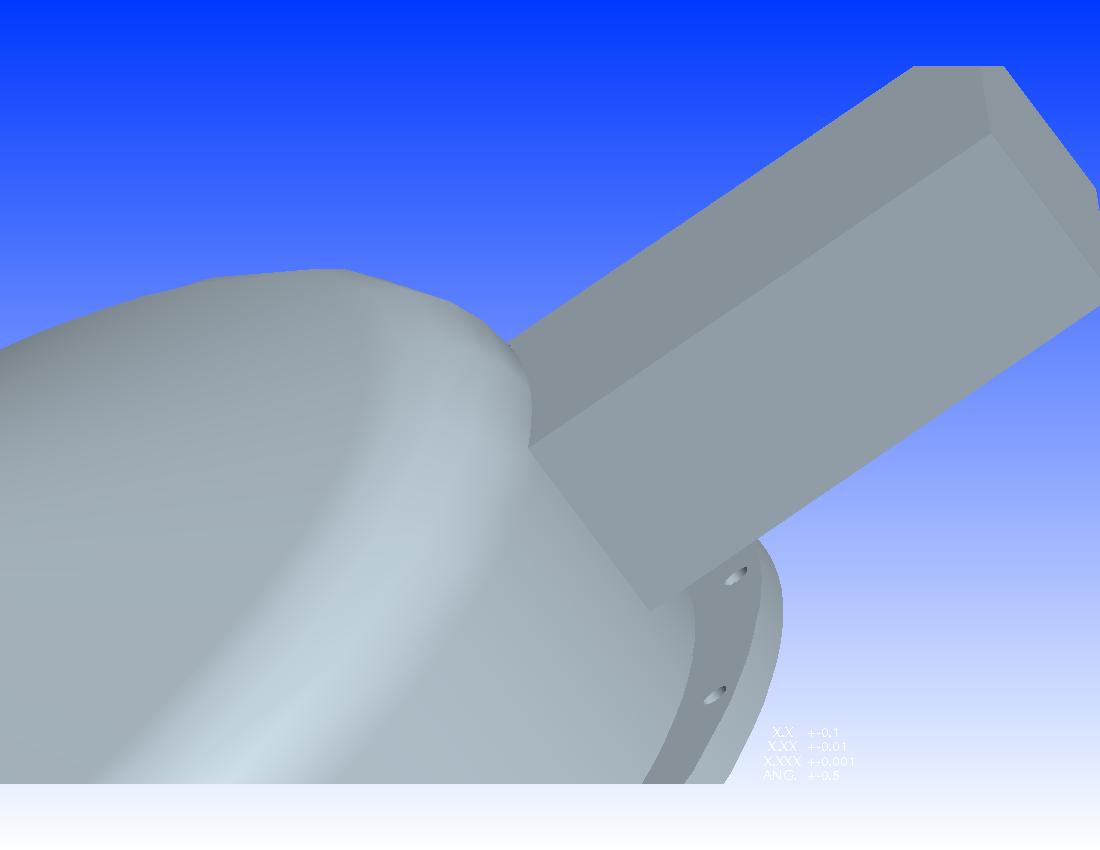

Ich hoffe die beigefügten Bilder verdeutlichen mein Anliegen.
Wer kann mir helfen?
Vielen Dank schonmal für eure Anregungen.
Gruß aus Dresden
Hans
