Thema: Iges Fläche als Grundlage für Schnitt (1215 mal gelesen)
|
Joggenb Mitglied Student

 Beiträge: 20 Registriert: 04.07.2007 ProEngineer Wildfire 2 Solid Works
|
erstellt am: 04. Jul. 2007 15:41 <-- editieren / zitieren --> Unities abgeben:
Hi @ all, mein Problem ist das ich eine Iges-Kontur habe auf die ich später im Zusammenbau gegengerichtet ein Proe-Bauteil platzieren möchte. Hierfür wäre es am einfachsten wenn man die Fläche direkt als Schnitt in mein Proe-Bauteil importieren könnte. Kennt sich jeman damit aus und kann mir sagen ob dies überhaupt möglich ist? Ich bedanke mich schon einbmal bei allen die sich Gedanken darüber machen. Gruß Jochen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
JPietsch Ehrenmitglied V.I.P. h.c. Administrator PDMLink

 Beiträge: 5611 Registriert: 12.09.2002
|
erstellt am: 04. Jul. 2007 15:46 <-- editieren / zitieren --> Unities abgeben:          Nur für Joggenb
Zitat: Original erstellt von Joggenb: Hi @ all, mein Problem ist das ich eine Iges-Kontur habe auf die ich später im Zusammenbau gegengerichtet ein Proe-Bauteil platzieren möchte. Hierfür wäre es am einfachsten wenn man die Fläche direkt als Schnitt in mein Proe-Bauteil importieren könnte.
Im Skizzierer Skizze -> Daten aus Datei Boah, das war aba schwer. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
stefanglass Mitglied Konstrukteur

 Beiträge: 440 Registriert: 04.04.2003 Creo2 (M100) SUT 2013
|
erstellt am: 04. Jul. 2007 15:50 <-- editieren / zitieren --> Unities abgeben:          Nur für Joggenb
Hallo Jochen, ich glaube, Dein größeres Problem ist der Zeilenumbruch! Na ja, zu mindestens weißt Du, wie und wann man die Shift-Taste benutzt. Zu Deiner Frage: - was ist denn eine Iges-Kontur? Du hast doch sicherlich ein Teil im Iges-Format, oder? - von dem Gedanken mit dem Fläche direkt übernehmen, würde ich mich lieber trennen. schon mal was von externen Referenzen o.ä. gehört? - grundsätzlich ist Deine Vorgehensweise natürlich machbar. Allerdings muss sie sauber aufgebaut werden und auch gerade in Bezug auf die spätere Konstruktion durchdacht sein. Gruß Stefan Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Joggenb Mitglied Student

 Beiträge: 20 Registriert: 04.07.2007 ProEngineer Wildfire 2 Solid Works
|
erstellt am: 04. Jul. 2007 15:55 <-- editieren / zitieren --> Unities abgeben:
wow, ging ja echt verdammt schnell, danke. Allerdings klappt das noch nicht so ganz. also die Fläche die ich Importieren will befindet sich auf einer Schuhsohle (also nur ein kleiner Teil eines Importkörpers). Diese Fläche hätte ich jetzt gern als negativ in einem Proe-Bauteil. In welchem Skizzierer muss ich den von dir genannten Schritt machen, bin da noch ziemlich neu auf dem gebiet. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
JPietsch Ehrenmitglied V.I.P. h.c. Administrator PDMLink

 Beiträge: 5611 Registriert: 12.09.2002
|
erstellt am: 04. Jul. 2007 15:58 <-- editieren / zitieren --> Unities abgeben:          Nur für Joggenb
|
Joggenb Mitglied Student

 Beiträge: 20 Registriert: 04.07.2007 ProEngineer Wildfire 2 Solid Works
|
erstellt am: 04. Jul. 2007 16:01 <-- editieren / zitieren --> Unities abgeben:
|
hagen123 Ehrenmitglied V.I.P. h.c. Application Specialist

 Beiträge: 2312 Registriert: 12.11.2000 Pro/Engineer Wildfire 4 Pro/Intralink 3.4
|
erstellt am: 04. Jul. 2007 16:01 <-- editieren / zitieren --> Unities abgeben:          Nur für Joggenb
|
Joggenb Mitglied Student

 Beiträge: 20 Registriert: 04.07.2007 ProEngineer Wildfire 2 Solid Works
|
erstellt am: 04. Jul. 2007 16:06 <-- editieren / zitieren --> Unities abgeben:
|
Joggenb Mitglied Student

 Beiträge: 20 Registriert: 04.07.2007 ProEngineer Wildfire 2 Solid Works
|
erstellt am: 04. Jul. 2007 16:17 <-- editieren / zitieren --> Unities abgeben:
Also noch ein Versuch. Wenn jemand mein Problem nicht genau versteht bitte nachfragen, ist kein Problem. Bisher habe ich bei Proe nur die einfachsten Tools benutzt, heißt: wenn ich nen Schnitt machen musste habe ich ihn selbst erzeugt. Bei jetzigen Aufgabenstellung ist es leider eine Freiform-Fläche und diese muss ich irgendwie übernehmen. Wenn jemand ne Idee hat bitte melden. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
U_Suess Moderator CAD-Admin / manchmal Konstrukteur


 Beiträge: 10679 Registriert: 14.11.2001 CREO 8.0.6.0 (+Geniustool für Creo 10.0.1) PDMLink 12.0.2.8 NTSI Contender E64 SC8 mit NVIDIA Quadro P4000 Intel Core i7-10700KF / 3,80 GHz 64GB DDR4-RAM / 2933 MHz Win 10 Prof. 64Bit
|
erstellt am: 04. Jul. 2007 16:24 <-- editieren / zitieren --> Unities abgeben:          Nur für Joggenb
Zitat: Original erstellt von Joggenb: hä, was wollt Ihr denn, wenn Ihr kein bock habt mir weiter zu helfen dann lassts halt, aber dumme sprüche kann ich gerade mal überhaupt nicht gebrauchen!
Die Leute wollen dir gerne helfen. Aber ein relativ neuer User hält sich nicht an die Regeln und Gepflogenheiten. Wenn du nicht weißt, von was ich rede, dann schau dir das mal an. ------------------ Gruß Udo Keine Panik, Du arbeitest mit Pro/E! Und Du hast cad.de gefunden! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
stefanglass Mitglied Konstrukteur

 Beiträge: 440 Registriert: 04.04.2003 Creo2 (M100) SUT 2013
|
erstellt am: 04. Jul. 2007 16:24 <-- editieren / zitieren --> Unities abgeben:          Nur für Joggenb
Nu mal halblang Brauner... wer eine Steilvorlage liefert, muss damit rechnen, dass sie versenkt wird. Und Herr Pietsch zielt und trifft verdammt gut! Zu Deiner Frage: Du kannst Dir die Fläche auch abkopieren. Deshalb fragte ich ja nach Deinem Ursprungsteil im Iges-Format. Noch eine andere Frage: Wie sieht denn eine negative Fläche aus? Eine Fläche hat doch keine Tiefe sondern nur eine unendlich kleine Dicke. Gruß Stefan PS. Du mußt Schnitte selber machen... Respekt! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Joggenb Mitglied Student

 Beiträge: 20 Registriert: 04.07.2007 ProEngineer Wildfire 2 Solid Works
|
erstellt am: 04. Jul. 2007 16:35 <-- editieren / zitieren --> Unities abgeben:
Ok, also ich Hbae eine Sohle in Iges Format bekommen. Nun möchte ich eine Anbindung auf diese Sohle setzen. Um das ganze einmal einfach zu formulieren, ich bin komplett Ideenfrei weil ich wie schon gesagt sehr selten mit dem Programm arbeite. Naja, Fläche kopieren hört sich ja ganz gut an, wenn ich dann noch das Material links bzw. recht von dieser Fläche an meinem Bauteil wegschneiden könnte wäre mir schon viel geholfen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
stefanglass Mitglied Konstrukteur

 Beiträge: 440 Registriert: 04.04.2003 Creo2 (M100) SUT 2013
|
erstellt am: 04. Jul. 2007 16:41 <-- editieren / zitieren --> Unities abgeben:          Nur für Joggenb
Ein Bild von Deinem Pro/Blemchen würde doch sehr zum allgemeinen Verständnis beitragen! Hab mal einen Fred rausgesucht, der vielleicht zu Deinem Problem passen könnte. Was willst Du denn auf der Sohle anbinden? (Sag jetzt nicht den Schnürsenkel ) Gruß Stefan Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
K_H_A_N Ehrenmitglied Dipl.-Ing. (freiberuflich)

 Beiträge: 1554 Registriert: 21.07.2004
|
erstellt am: 04. Jul. 2007 16:47 <-- editieren / zitieren --> Unities abgeben:          Nur für Joggenb
dann mach doch Dein Bauteil so, dass es die Fläche durchdringt und schneide mit der Fläche das überschüssige Material ab. Führt zum Ziel, ist aber genau das, was man als quick & dirty bezeichnet. Ich würde Dir für so eine Zuarbeit keinen Cent bezahlen, es sei denn, die Aufgabenstellung verlangt definitiv tote Referenzen. ------------------ Es gibt nichts Gutes, es sei denn, man tut es. MfG Khan  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
K_H_A_N Ehrenmitglied Dipl.-Ing. (freiberuflich)

 Beiträge: 1554 Registriert: 21.07.2004 Creo Parametric & Simulate 3.0 M140 ab 4.0 gemietet CATIA V5/6 - was der Kunde benutzt NX 1953 (Daimler) i9-13900K @6.0 GHz 4x16GB @7.2 GHz nVidia RTXA4000 WINDOWS 10 Pro 64
|
erstellt am: 04. Jul. 2007 16:51 <-- editieren / zitieren --> Unities abgeben:          Nur für Joggenb
Zitat: Original erstellt von JPietsch: Du bist draufgetreten?
nach dem ich die Frage beantwortet habe, darf ich auch lästern: ... bestimmt ein Kaugummi, den ein Student hinterlassen hat, als er überlegte, ob er seinen Schnitt selber zeichnet oder importiert ... ------------------ Es gibt nichts Gutes, es sei denn, man tut es. MfG Khan  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Joggenb Mitglied Student

 Beiträge: 20 Registriert: 04.07.2007 ProEngineer Wildfire 2 Solid Works
|
erstellt am: 04. Jul. 2007 16:55 <-- editieren / zitieren --> Unities abgeben:

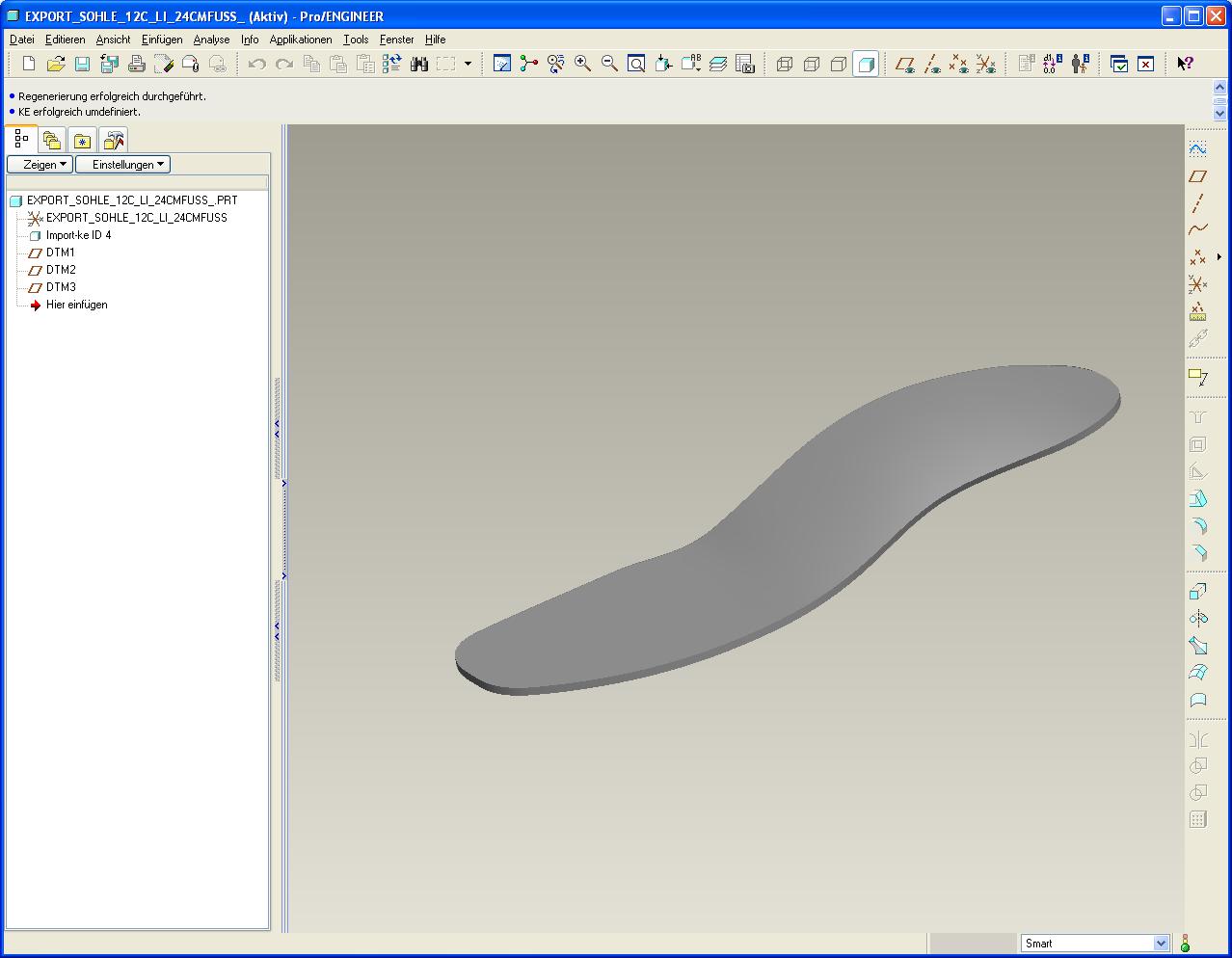

Also das Bild zeigt die besagte Sohle. Auf diese solle ein Prothesengelenk momtiert werden, welches genau auf die Sohle passen muss. Die Idee von K_H_A_N ist sehr gut und für meine Bedürfnisse vollkommend ausreichend. Nun noch einmal eine Dumme Frage: wie bekomme ich die Fläche der Sohle in das Bauteil des Prothesengelenkes? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Joggenb Mitglied Student

 Beiträge: 20 Registriert: 04.07.2007 ProEngineer Wildfire 2 Solid Works
|
erstellt am: 04. Jul. 2007 16:58 <-- editieren / zitieren --> Unities abgeben:
|
EWcadmin Moderator Konstrukteur (Dipl.-Ing. Maschinenbau), CAD-/PDM-Admin.


 Beiträge: 3254 Registriert: 27.10.2005
|
erstellt am: 04. Jul. 2007 20:30 <-- editieren / zitieren --> Unities abgeben:          Nur für Joggenb
Na dann hoffe ich mal, das Du immer Feierabend hast, denn hier drin im Forum sollte man nie seinen Humor draußen vor der Tastatur abgeben. Hin und wieder gibt es halt mal einen Spruch. Und wer damit gut leben kann, darf dann auch mal einen reißen  . Zu deinem Problem: Deine Sohle sieht übrigens eher aus wie ein dünner Körper, also so eine Art Blech. Da es sich um IGES handelt vermute ich mal zwei parallele Flächen, die ringsum miteinander verbunden sind. Wenn Du diese Flächen in ein neues Bauteil importierst, kannst Du sie anschließend mit Volumen füllen. Das nennt sich dann Verbundvolumen. Das funzt aber nur, wenn die importierten Flächen sauber geschlossen sind. Diesen so entstandenen Körper kannst Du jetzt weiterverwenden, z.B. indem Du ihn als Kopiergeometrie in Dein anderes Teil reinholst und dann auf dieser Basis Dein Prothesengelenk modellierst. Vorher solltest Du aber in dem Part mit der importierten Sohle ein Koordinatenkreus setzen, damit Du die Sohle später im Prothesengelenk sauber als Kopiergeometrie positionieren kannst. Wenn Du die Sohle so als eigenständiges part erstellst, hat das den Vorteil, das Du das später auch als Baugruppe zusammenbauen kannst und z.B. für eine Präsentation als Explosionsdarstellung zeigen kannst. So genug gequaselt, probier es mal aus und berichte uns dann, ob es geklappt hat. ------------------ Grüße aus OWL Thomas ProE macht Spaß - viel ProE macht viel Spaß ! (Zitat, frei nach meinem ProE-Beibringer) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
