Thema: Selektiv Flächen färben (Blech) (609 mal gelesen)
|
Joerg_TB Mitglied Ingenieur

 Beiträge: 112 Registriert: 31.08.2006 WF3,WF4 M6300
|
erstellt am: 06. Jun. 2007 08:48 <-- editieren / zitieren --> Unities abgeben:
Moin, habe gerade ein kleines Problem. Ich würde gerne bei einem Blechteil im gebogenen Zustand einen bestimmten Bereich einfärben. Dieser soll dann auch in der Abwicklung erhalten bleiben. Man kann sich so vorstellen dass man eine Schachtel mit einzelnen Farben belegt (bedruckt) und sich dann bei der Abwicklung das benötigte Druckmuster ergibt. Dazu müsste es aber irgendwie möglich sein bestimmte Bereiche aus dem Bauteil in einzelne Flächen zu trennen um diese unterschiedlich einfärben zu können. Stellt euch vor wie so einen Papierbastelbogen bei dem man das Modell 3dimensional entwirft und dann abwickelt um eine Druckvorlage zu haben. Kennt da jemand von euch eine Möglichkeit Im Vorraus vielen Dank Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
stefanglass Mitglied Konstrukteur

 Beiträge: 440 Registriert: 04.04.2003 Creo2 (M100) SUT 2013
|
erstellt am: 06. Jun. 2007 08:53 <-- editieren / zitieren --> Unities abgeben:          Nur für Joerg_TB
|
Joerg_TB Mitglied Ingenieur

 Beiträge: 112 Registriert: 31.08.2006 WF3,WF4 M6300
|
erstellt am: 06. Jun. 2007 09:12 <-- editieren / zitieren --> Unities abgeben:
|
stefanglass Mitglied Konstrukteur

 Beiträge: 440 Registriert: 04.04.2003 Creo2 (M100) SUT 2013
|
erstellt am: 06. Jun. 2007 09:21 <-- editieren / zitieren --> Unities abgeben:          Nur für Joerg_TB
|
Spessartraeuber Mitglied Dipl.-Ing. (FH), Kunststofftechnik

 Beiträge: 13 Registriert: 30.03.2005 Fujitsu/Siemens CELSIUS H230 MiWi XP Professional SP2 Intel Pentium M 2,16 GHz 2 GB RAM ATI MOBILITY FireGL V5200 CAD: ProE WF2 ; Catia V5 R19
|
erstellt am: 06. Jun. 2007 09:38 <-- editieren / zitieren --> Unities abgeben:          Nur für Joerg_TB

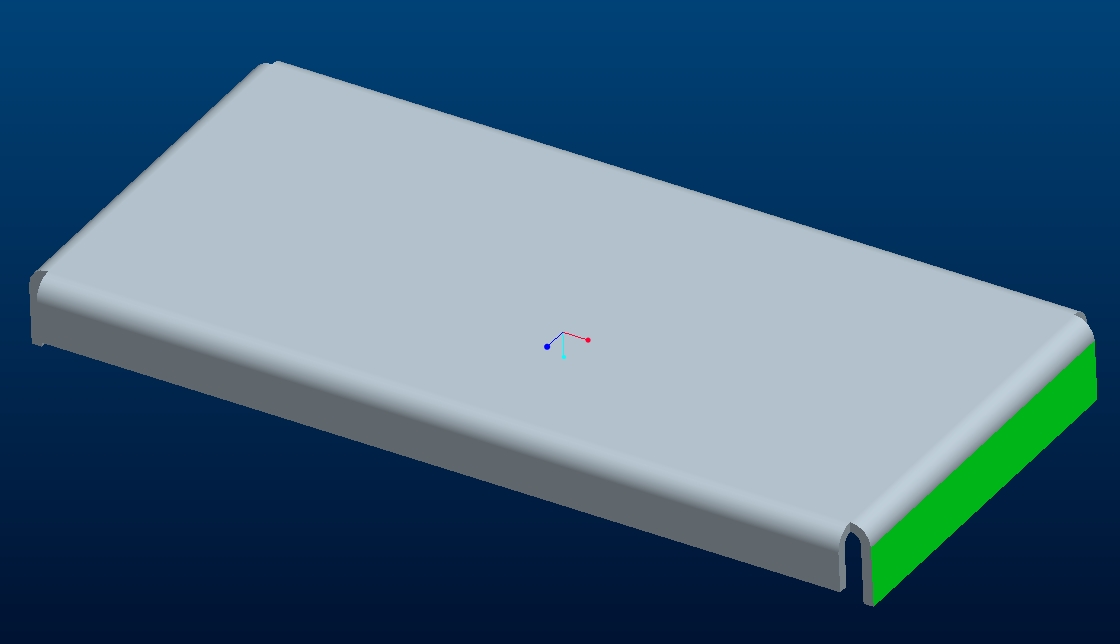

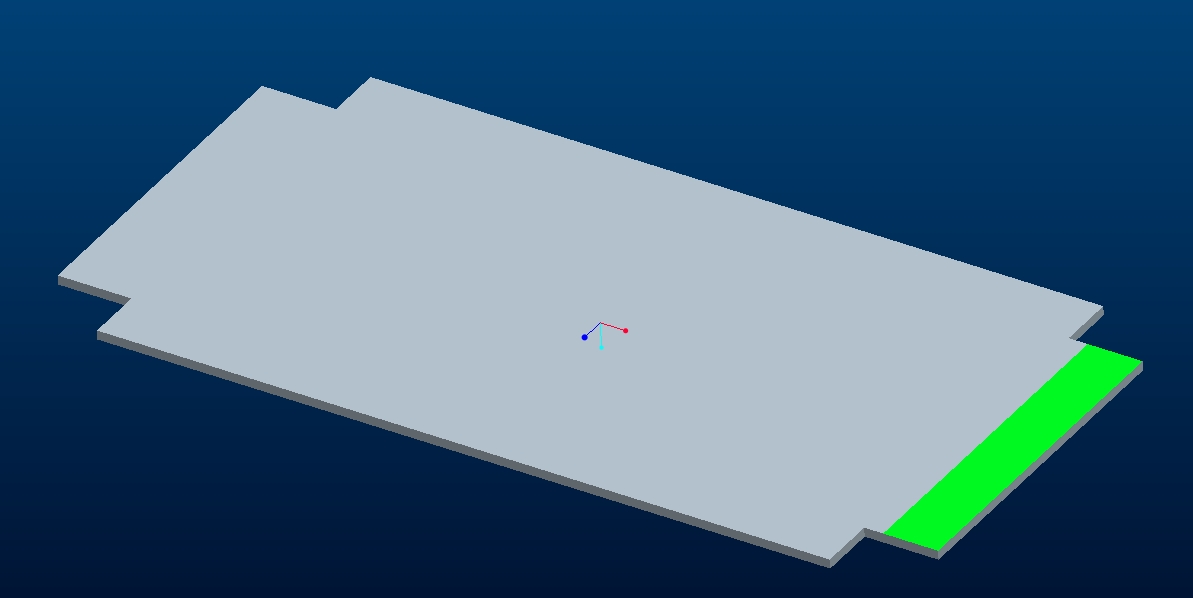

Zitat: Original erstellt von stefanglass: Komisch,ich hab das mal an einem einfachen Blechteil bei mir nachvollzogen. Fläche vorher eingefärbt (ohne Kopie), abgewickelt und Ergebnis angeschaut -> siehe Screen Gruß Stefan
Hallo Leute, an sich ein gute Idee, aber funktioniert nur bei den ebenen Flächen. Die Biegebereiche können zwar auch eingefärbt werden, aber nach dem Abwickeln ist dort die Farbe nicht mehr zu sehen! ------------------ ############################ Woher sollte ich wissen was ich meinte, als ich hörte was ich sagte? ############################ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Joerg_TB Mitglied Ingenieur

 Beiträge: 112 Registriert: 31.08.2006 WF3,WF4 M6300
|
erstellt am: 06. Jun. 2007 09:38 <-- editieren / zitieren --> Unities abgeben:

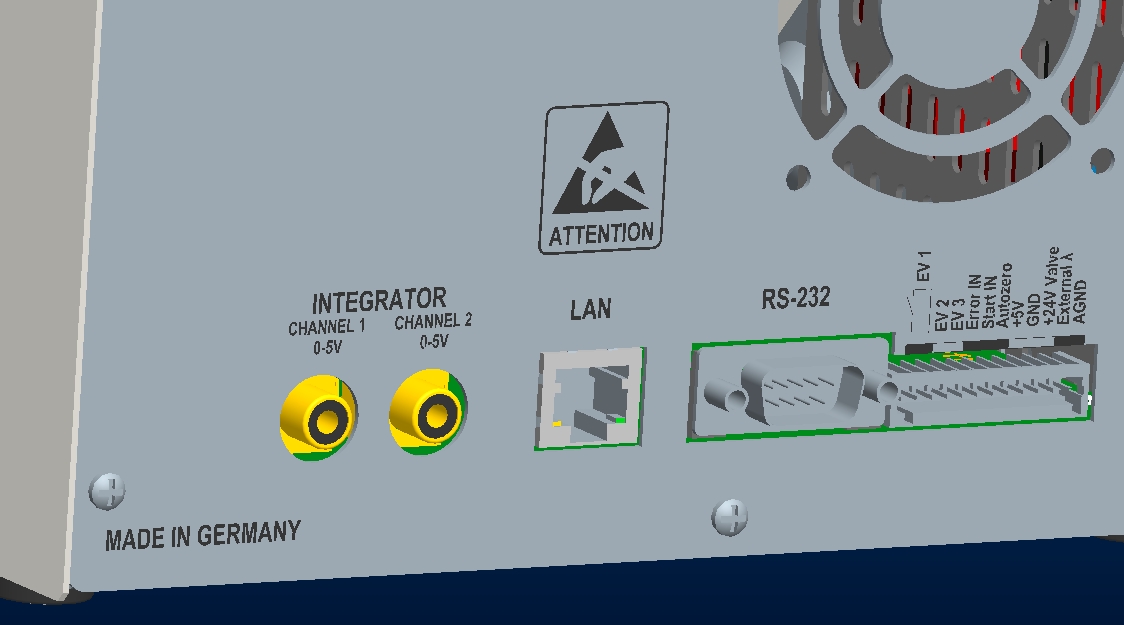

Danke, aber nicht das ganz was ich gemeint hatte. Wenn einzelne Flächen vorhanden sind kann ich diese schon einfärben. Ich hab aber das Problem das das in meinem Fall nicht so ist. Ich hab mal ein Bild zur Erklärung angehängt. Ist zwar nicht ganz das was wir hier machen aber ich glaube zur Erklärung reichts. Ähnliche Färbungen müsste ich auf einem Blechteil erzeugen.
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
stefanglass Mitglied Konstrukteur

 Beiträge: 440 Registriert: 04.04.2003 Creo2 (M100) SUT 2013
|
erstellt am: 06. Jun. 2007 09:59 <-- editieren / zitieren --> Unities abgeben:          Nur für Joerg_TB
Jetzt dämmert es mir... Die Flächen kriegt man über Füllen skizziert. Ich bekomme es nur nicht hin, dass er die dauerhaft mit dem Teil verknüpft und somit auch abwickelt. Aber ich gebe nicht auf! Gruß Stefan Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
hagen123 Ehrenmitglied V.I.P. h.c. Application Specialist

 Beiträge: 2312 Registriert: 12.11.2000 Pro/Engineer Wildfire 4 Pro/Intralink 3.4
|
erstellt am: 06. Jun. 2007 10:19 <-- editieren / zitieren --> Unities abgeben:          Nur für Joerg_TB
Zitat: Original erstellt von stefanglass: Jetzt dämmert es mir...Die Flächen kriegt man über Füllen skizziert. Ich bekomme es nur nicht hin, dass er die dauerhaft mit dem Teil verknüpft und somit auch abwickelt. Aber ich gebe nicht auf!
... ich denke, man sollte dies auch nicht mit der blechfunktionalitaet erschlagen koennen. ... somit wuerde ich sauber das blech in einer datei zeichnen, sauber die flaechen in einer separaten datei zeichnen und diese in eine baugruppe einbauen (natuerlich auf die flächen des bleches, wo abgewicket wird). ob dies in der praxis funktioniert weiss ich nicht, theoretisch aber ja. ist natuerlich aufwendig, aber eigentlich ist pro/e ja auch ein prozessorientiertes 3d-cad-prog und kein industrie-designer-prog wie icem... ... so long Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
stefanglass Mitglied Konstrukteur

 Beiträge: 440 Registriert: 04.04.2003 Creo2 (M100) SUT 2013
|
erstellt am: 06. Jun. 2007 10:59 <-- editieren / zitieren --> Unities abgeben:          Nur für Joerg_TB
Hallo Hagen, da hast Du natürlich recht. Es kommt drauf an, was man damit erzielen will. Bei uns kriegen die Schriftvorlagen für Bleche auch einzelne Dateien und werden dann in einer Baugruppe eingebaut (Blech+Schriftvorlage). Manchmal sind aber auch die Konstrukteure ein klein wenig Designer  Gruß Stefan Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
hagen123 Ehrenmitglied V.I.P. h.c. Application Specialist

 Beiträge: 2312 Registriert: 12.11.2000 Pro/Engineer Wildfire 4 Pro/Intralink 3.4
|
erstellt am: 06. Jun. 2007 11:09 <-- editieren / zitieren --> Unities abgeben:          Nur für Joerg_TB
|
stefanglass Mitglied Konstrukteur

 Beiträge: 440 Registriert: 04.04.2003 Creo2 (M100) SUT 2013
|
erstellt am: 06. Jun. 2007 11:16 <-- editieren / zitieren --> Unities abgeben:          Nur für Joerg_TB
|
Härtsfelder Mitglied CAx Systemadmin

 Beiträge: 124 Registriert: 21.10.2003 Dual-XEON-CPU 5160@3GHz 4GB RAM WinXP64 Quadro FX 1500 Pro/ENGINEER Wildfire 2 (M250) Eigner PLM / SAP PLM / Intralink
|
erstellt am: 06. Jun. 2007 11:52 <-- editieren / zitieren --> Unities abgeben:          Nur für Joerg_TB
Mit einem sgt. "Verformbereich" lässt sich eine einzelne Blechfläche selektiv einfärben. Der Verformbereich wird skizziert. Die Flächen innerhalb der Skizze können beim Einfärben separat angewählt werden. Beim Abwickeln geht der Verformbereich mit und beim Umdefinieren dieses Verformbereichs behalten die Flächen die Farbe. Leider lassen sich keine Schriften im Verformbereich erzeugen. Das könnte man aber mit Kurven umschiffen. Der Farbbereich kann in der Zeichnung im Abwicklungszustand sogar bemaßt werden. ------------------ Nichts wissen ist schlecht, nichts wissen wollen ist eine Katastrophe. (kenianisches Sprichwort) [Diese Nachricht wurde von Härtsfelder am 06. Jun. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
