Hallo,

ich weiß, das Thema Wellen mit Paßfedernuten usw. im Schnitt ist schon oft vorgekommen. Leider finde ich für mein Problem aber keine richtige Hilfe. Ich hoffe ihr habt schnell die Lösung, oder könnt mich auch den richtigen Thread verweisen.
Mein Problem:
Ich will in der Gesamtzeichnung alle Bauteile mit Pos. benennen.
Das Ganze geht am besten im Schnitt. Also habe ich einen Vollschnitt in einer Ansicht erstellt. Nun natürlich die Frage, wie stelle ich Normteile und meine Wellen nicht im Schnitt dar ? Über Eigenschaften und Schraffur auflösen, verschwindet nur die Schraffur. Ich will manche Bauteile aber gar nicht erst geschnitten haben. Also kompl. mit Körperkanten. Bei Inventor gibt es den schönen Knopf Bauteil im Schnitt ja/nein *smile* Was gibt es in Wildfire als Alternative ?

Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Über Eigenschaften und Schraffur auflösen

---

Ich vermute Du meinst "Ausschliessen"..

Hast Du die Zeichnung bzw. Ansicht nochmal regeneriert?

------------------
Auch der richtige Weg kann in die falsche Richtung führen...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ja, hab die Schraffur ausgeschlossen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Hast Du die Zeichnung bzw. Ansicht nochmal regeneriert?

---

Hast Du das danach gemacht?

------------------
Auch der richtige Weg kann in die falsche Richtung führen...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ok, das hört sich jetzt komisch an. Habe die Zeichnung danach abgespeichert / geschlossen und neu aufgemacht. Und da hat sich nix geändert. Aber nun hat es funktioniert. Sehr gut. Vielen Dank !
Muss man dann jedes Bauteil in der Zeichnung mit der Schraffur durchklicken, oder kann man das auch über die Bauteilbaumansicht machen ?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von tvd:

Hast Du die Zeichnung bzw. Ansicht nochmal regeneriert?

---

Der richtige Befehl heißt Ansicht/Blatt aktualisieren, nachdem die Schraffuren ausgeschlossen sind. Dann werden die vom SChnitt ausgeschlossenen teile auch ungeschnitten dargestellt. Beim regenerieren wird bekanntlich nur das 3D Modell aufgebaut.

Zitat:

---

Original erstellt von Revan:
Muss man dann jedes Bauteil in der Zeichnung mit der Schraffur durchklicken, oder kann man das auch über die Bauteilbaumansicht machen ?

---

Im ProE kannst Du die Schraffuren auch separat anwählen. Nachdem du in der Zeichnungsansicht die SChraffurbearbeitung aufgerufen hast, wird natürlich irgendeine hervorgehoben. Eine möglichkeit zum nächsten Querschnitt/ Schraffurfeld zu gelangen geht über "nächster QSchnitt", du Kannst die gewünschte Schraffur direkt anwählen wenn du auf "Auswählen" gehst.
Grüße
Danny

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Vielen Dank für Eure schnelle Hilfe ! Nun funktioniert es wie es soll

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

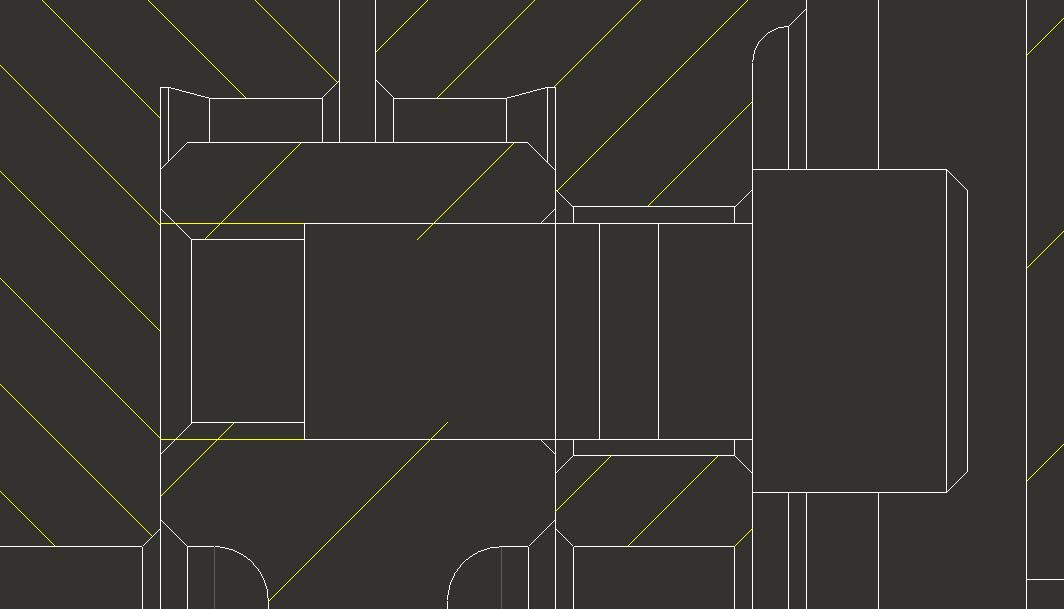

Ich habe das gleiche Prinzip mit Schnitt ausschließen nun auf ein
Normteil angewendet. Aber nun wird die Gewindelinie nicht mehr angezeigt. Eine Körperkante geht durch und die Schraffur geht über
die Schraube.
Was kann man hier tun ?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Bei der Schraube ein(e) Gewinde(-Kosmetik) erstellen.

Bastian

------------------
Jetzt NEU!! MIT Wartungsvertrag & Frau

[Diese Nachricht wurde von Pro_Blem am 28. Mai. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Die Schraube hatte eigentlich von Natur aus schon eine Kosmetik. Arbeite mit Inneo Startup Tools. Habe aber zusätzlich nach dem Tipp noch eine Kosmetik drüber gelegt im 3D Modell. Hat sich aber in der Zeichnung (Schnittansicht) leider nichts geändert.
Was kann man noch tun ? Oder liegt das an irgendeiner Zeichnungseinstellung ?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Revan

Wenn die Schraube ein Gewinde hat, warum sieht man es dann auf Deinem Bildchen nicht

Spontan fällt mir nix dazu mehr ein...

------------------
Jetzt NEU!! MIT Wartungsvertrag & Frau

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das verstehe ich auch nicht. Vor allem weil die Körperkante vom Flansch auch über die Schraube geht....
Ich hab Wildfire 3. Vielleicht ist da was anderes.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Revan:
....Ich hab Wildfire 3. Vielleicht ist da was anderes.

---

Wie Du in meiner Sys-Info siehst hab ich auch Wildfire3!
Wie ich in Deiner Sys-Info sehe, hast dar gar nix!!

------------------
Jetzt NEU!! MIT Wartungsvertrag & Frau

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

*g* Ja, das sollte man mal aktualisieren.
Bin auf jeden Fall auch Technischer Zeichner

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
