Autor Thema:  Komplizierte Durchdringung (968 mal gelesen)
Hemicuda
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Hemicuda an!   Senden Sie eine Private Message an Hemicuda  Schreiben Sie einen Gästebucheintrag für Hemicuda

Beiträge: 60
Registriert: 11.03.2004

AMD Athlon XP 2500+,
DFI LanParty Nforce2,
WinXP Pro SP2,
Gigabyte Nvidia GF6800GT,
Alibre Pro Studentenlizenz V8.2

erstellt am: 16. Mai. 2007 14:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities






Hallo zusammen

Ich habe hier ein Problem mit einer etwas schwierigen Durchdringung.
Und zwar handelt es sich dabeu um ein Rohr mit angeschweisstem Rohrbogen, das durch einen gewalzten Blechmantel gesteckt wird.

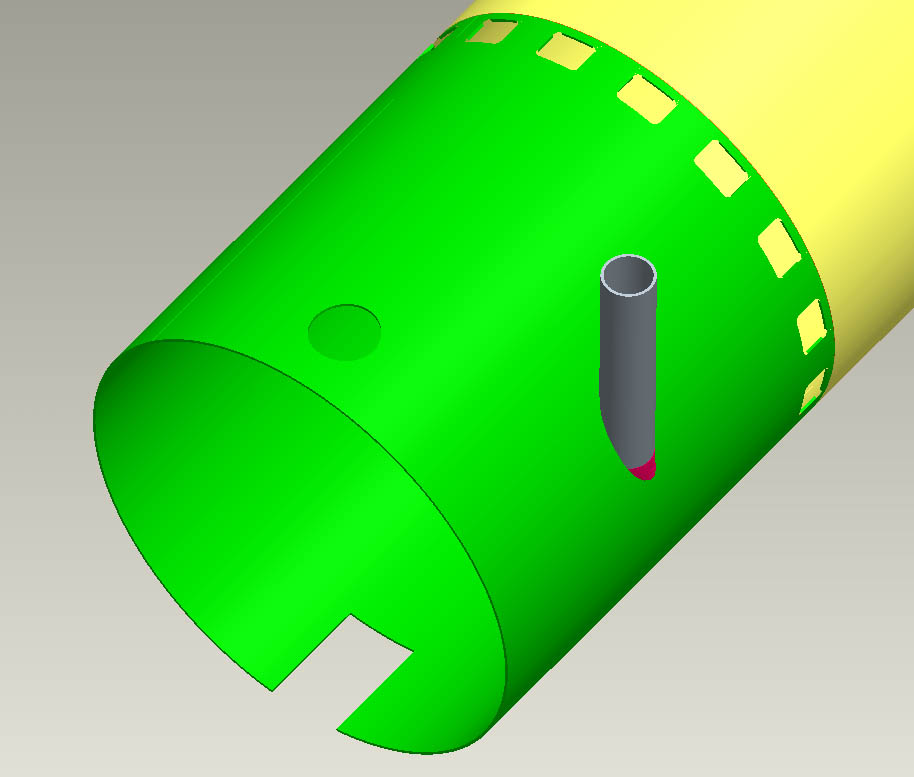

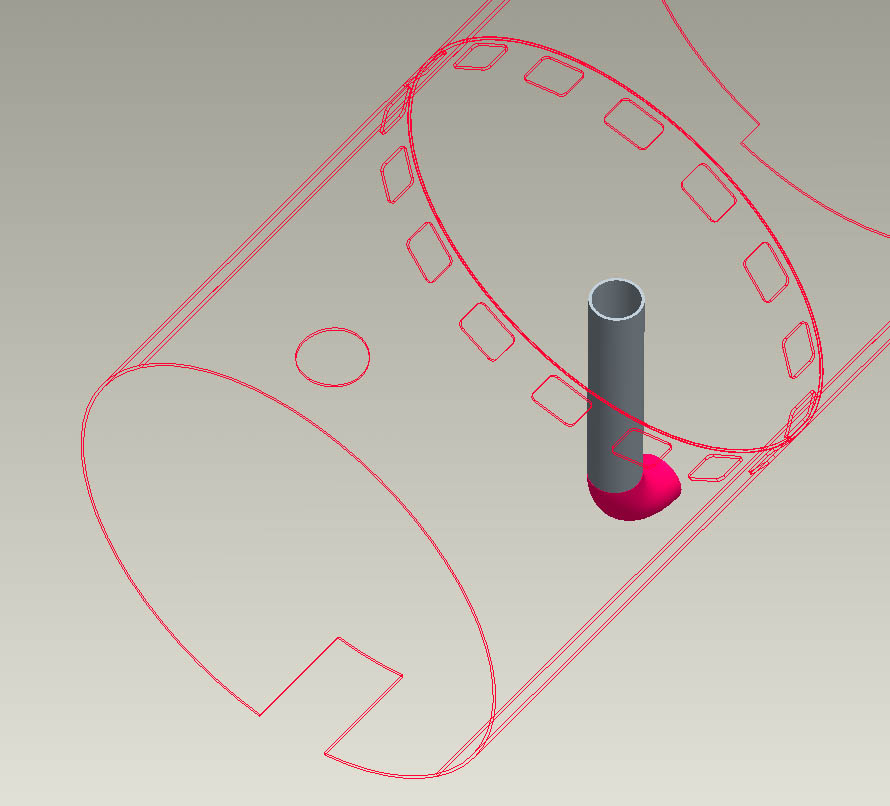

Im Anhang habe ich zwei Ansichten angehängt.

Wie kann ich die korrekte Durchdringung dieser Elemente im gewalzten Blechmantel herausfinden? Irgendwie muss doch die Durchdringungs-Kurver herauszufinden sein?
Für Tipps und Anregungen danke ich jetzt schon.

Gruss
Martin

PS: Ich arbeite hier mit der ProE Version Wildfire 3

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

shrek
Mitglied
Entwicklung / Design


Sehen Sie sich das Profil von shrek an!   Senden Sie eine Private Message an shrek  Schreiben Sie einen Gästebucheintrag für shrek

Beiträge: 267
Registriert: 19.07.2006

Win7
hp - elitebook
------------
wf2 m220
wf3 m070
wf4 m220
CREO 2.0 [X]
------------
PDM Link 10.0 m030

erstellt am: 16. Mai. 2007 15:02    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Hemicuda 10 Unities + Antwort hilfreich

aussenfläche der beiden teile kopieren und mit befehl schneiden solltest du dir richtige kurve bekommen

------------------
L.I.T.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Solid6
Mitglied
Dipl.-Ing. (MB)


Sehen Sie sich das Profil von Solid6 an!   Senden Sie eine Private Message an Solid6  Schreiben Sie einen Gästebucheintrag für Solid6

Beiträge: 25
Registriert: 20.12.2006

WF3 M140
WinXP SP2
FSC Celsius V810
2x Opteron 248 + 3GB RAM

erstellt am: 16. Mai. 2007 15:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Hemicuda 10 Unities + Antwort hilfreich




Andere Idee: Warum nicht den grünen Zylinder mit einem gezogenen Schnitt in Form des Rohres schneiden:

- Einfügen -> Ziehen -> Schnitt
- Leitkurve in Form der Mittellinie des Rohres/Winkelstücks zeichenen
- Zugquerschnitt zeichnen - in diesem Fall ein Kreis, über den KreisØ kann man auch noch die Luft zwischen dem grünen Zylinder und dem Winkelstück beinflussen.
- Fertig

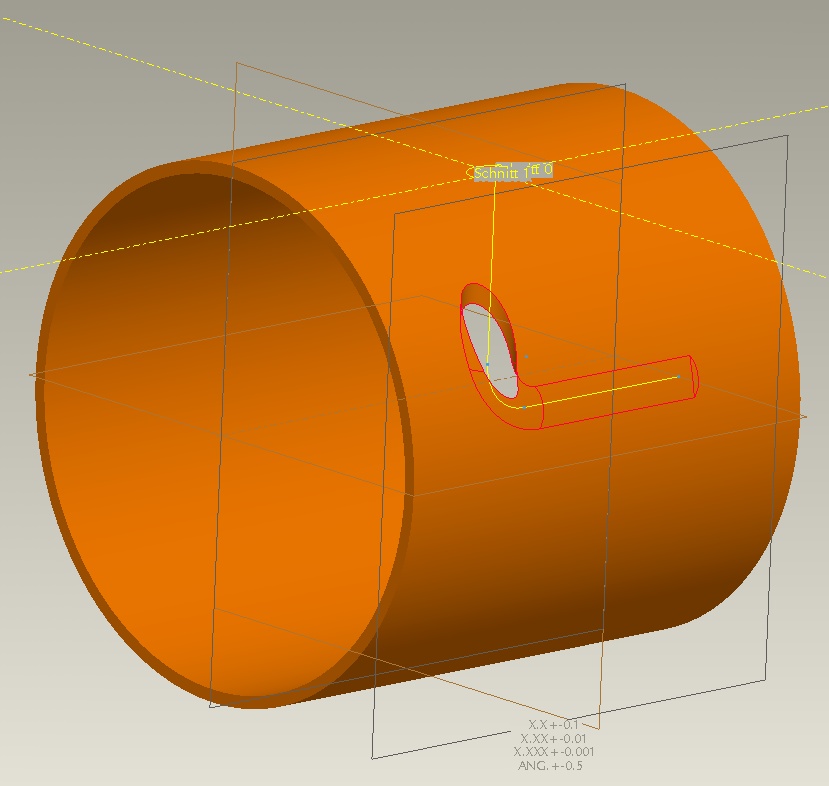

Zur Hilfe habe ich noch einen Screenshot angehängt.
