Autor Thema:  Gewindebemaßung (617 mal gelesen)
C.Hen
Mitglied
Maschinenbau-Techniker


Sehen Sie sich das Profil von C.Hen an!   Senden Sie eine Private Message an C.Hen  Schreiben Sie einen Gästebucheintrag für C.Hen

Beiträge: 98
Registriert: 17.01.2007

Windows 7
WF5-Foundation Adv-M20
WF5-Foundation Adv-M40
WF5-Foundation Adv-M60
Inneo Startup Tools 2010
Solid Works 2010 SP4
Grafikkarte NIVIDIA Quadro FX 4600

erstellt am: 12. Apr. 2007 17:03    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo
Ich habe in einem älteren Beitrag gelesen daß ProE nicht automatisch bei einem Gewind das M vor die Zahl setzten kann. Hat sich dies bei WF 3 mittlerweile geändert?
Ich kann nicht ganz verstehen warum dies nicht gehen soll, das Durchmesserzeichen wird ja auch davor geschrieben und das ist auch nichts anderes als ein Buchstabe. Das es ein metrisches Gewinde ist sage ich bei der erzeugung der Bohrung indem ich z.B: M10X1,5 Auswähle

------------------
C.Hen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

BergMax
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. (FH)



Sehen Sie sich das Profil von BergMax an!   Senden Sie eine Private Message an BergMax  Schreiben Sie einen Gästebucheintrag für BergMax

Beiträge: 2319
Registriert: 23.08.2005

Creo 4.0 M130
Creo 8.0.3.0
GT/SUT 8.0.0.0
HP z440, Quadro K2200, Win10 Enterp.
DualView

erstellt am: 13. Apr. 2007 08:36    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für C.Hen 10 Unities + Antwort hilfreich




Moin,

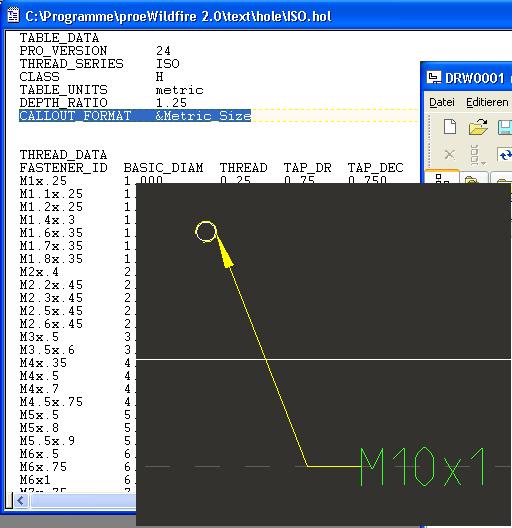

das geht schon, auch in WF2 (siehe Bild). Allerdings nicht über Bemaßung, sondern über die Notiz. Dazu muss aber in der entsprechenden Bohrtabelle im Kopf  der Eintrag "CALLOUT_FORMAT  &Metric_Size" stehen. Damit zeigt die Notiz nur noch an, was in der ersten Tabellenspalte (fastener_id) steht.
Über Zeigen/Wegnehmen kann man sich dann in der Zeichnung die Notiz anzeigen lassen. Der Ansatz in der Draufsicht ist allerdings nicht ganz sauber.

------------------
Beste Grüße,
Max

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
