Hallo,

nachdem ich nun ein Modell als Zeichnung dargestellt haben und die Verwendung von normalen Querschnitten kein problem dargestellt hat, stellt sich mir nun die Frage, wie ich einen Stufenschnitt anlege... Ich verstehe nicht, wie ich dir Schnittlinie zeichnen soll und wie man die Start- und Endpunkte definiert.Vielleicht kann mir ja jemand helfen.

------------------

Grüße der Horstdepp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

shrek
Mitglied
Entwicklung / Design

Senden Sie eine Private Message an shrek

Schreiben Sie einen Gästebucheintrag für shrek

Beiträge: 267
Registriert: 19.07.2006

Win7
hp - elitebook
------------
wf2 m220
wf3 m070
wf4 m220
CREO 2.0 [X]
------------
PDM Link 10.0 m030

erstellt am: 11. Apr. 2007 11:21

<-- editieren / zitieren -->

Unities abgeben:

Nur für horstdepp

du erstellst die querschnitte ja wohl im 3d modell - die start und endpunkte der querschnittslinie sind egal wo sie liegen - einfach ausserhalb des modells ziehen und innerhalb des modells eben die gewünschte schnittführung nachahmen

------------------
L.I.T.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

horstdepp
Mitglied

Beiträge: 11
Registriert: 10.04.2007

windows xp, pro e wildfire 3.0,April 2007,Datumcode M050, Lizenzversion 27.0

erstellt am: 11. Apr. 2007 11:26

<-- editieren / zitieren -->

Unities abgeben:

ja gut, aber das ist mir noch immer nicht ganz klar. Pro/E möchte zunächst, dass ich die Referenzen definiere, dann soll ich den Schnittzeichnen. Aber womit ziehe ich nun diese Linie?

----------------
Grüße der Horstdepp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

shrek
Mitglied
Entwicklung / Design

Beiträge: 267
Registriert: 19.07.2006

Win7
hp - elitebook
------------
wf2 m220
wf3 m070
wf4 m220
CREO 2.0 [X]
------------
PDM Link 10.0 m030

erstellt am: 11. Apr. 2007 11:28

<-- editieren / zitieren -->

Unities abgeben:

Nur für horstdepp

ja mit ganz normalen linien - so als ob du im skizzierer ein profil erstellst nur das es eben nur ein abgewinkelter linienzug is und keine geschlossene kurve

------------------
L.I.T.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Scrat
Mitglied
Tech.Zeichner

Senden Sie eine Private Message an Scrat

Schreiben Sie einen Gästebucheintrag für Scrat

Beiträge: 20
Registriert: 13.06.2005

Pro/E WF 4 DC060

erstellt am: 11. Apr. 2007 11:28

<-- editieren / zitieren -->

Unities abgeben:

Nur für horstdepp

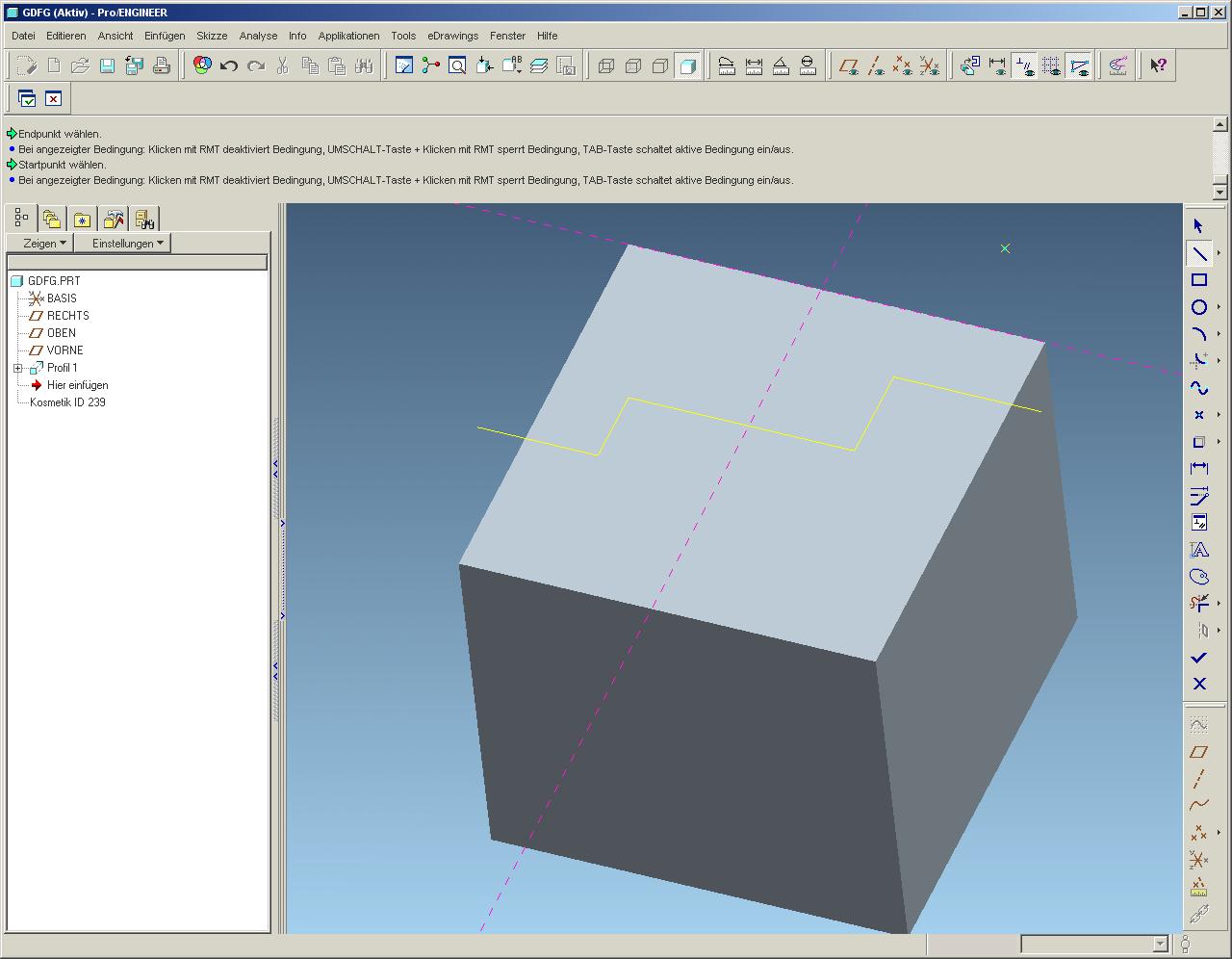

Einfache Sache aber schwer zu erklären. Du musst den Schnitt auf der Ansicht als Linie skizzieren d.h. Wenn du einen Schnitt in der Vorderansicht sehen möchtest, skizzierst du in der Draufsicht eine. Dafür wählst du den Stufenschnitt, anschließend die Ebene zu skizzieren und zeichnet dort wie im Anhang eine Linie ein. Wenn Du dann abhackst erhälst Du deinen Stufenschnitt. Hoffe dir einigermaßen geholfen zu haben ?!?!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

horstdepp
Mitglied

Beiträge: 11
Registriert: 10.04.2007

windows xp, pro e wildfire 3.0,April 2007,Datumcode M050, Lizenzversion 27.0

erstellt am: 11. Apr. 2007 11:32

<-- editieren / zitieren -->

Unities abgeben:

Das habe ich jetzt gemacht... Ich habe einfach eine Linie durch meinen Volumenkörper gezogen, drücke fertig und Pro/E sagt dann, ich hätte den Schnitt abgebrochen. Ich bin wahrscheinlich einfach nur zu doof dafür aber ich verstehe es nicht...

----------------

Grüße der Horstdepp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

horstdepp
Mitglied

Beiträge: 11
Registriert: 10.04.2007

windows xp, pro e wildfire 3.0,April 2007,Datumcode M050, Lizenzversion 27.0

erstellt am: 11. Apr. 2007 11:37

<-- editieren / zitieren -->

Unities abgeben:

gut... jetzt im nachhinein habe ich es doch geschafft. Jetzt muss ich nur noch wissen wie man den Stufenschnitt nun in den anderen ansichten kenntlich macht.

---------------

Gruß der Horstdepp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

shrek
Mitglied
Entwicklung / Design

Beiträge: 267
Registriert: 19.07.2006

Win7
hp - elitebook
------------
wf2 m220
wf3 m070
wf4 m220
CREO 2.0 [X]
------------
PDM Link 10.0 m030

erstellt am: 11. Apr. 2007 11:40

<-- editieren / zitieren -->

Unities abgeben:

Nur für horstdepp

die ansicht in der du ihn erzeugt hast anklicken und im kontextmenü "pfeile anzeigen" (oder so ähnlich) auswählen und in die gewünschte ansicht klicken in der du die pfeile sehen willst und vola der schnitt is fertig

------------------
L.I.T.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

horstdepp
Mitglied

Beiträge: 11
Registriert: 10.04.2007

windows xp, pro e wildfire 3.0,April 2007,Datumcode M050, Lizenzversion 27.0

erstellt am: 11. Apr. 2007 11:42

<-- editieren / zitieren -->

Unities abgeben:

Jetzt hab ichs...

Danke!!

--------------

Grüße der mal wieder etwas schlauere Horstdepp
