Hallo zusammen,
ich benötige eure Hilfe.

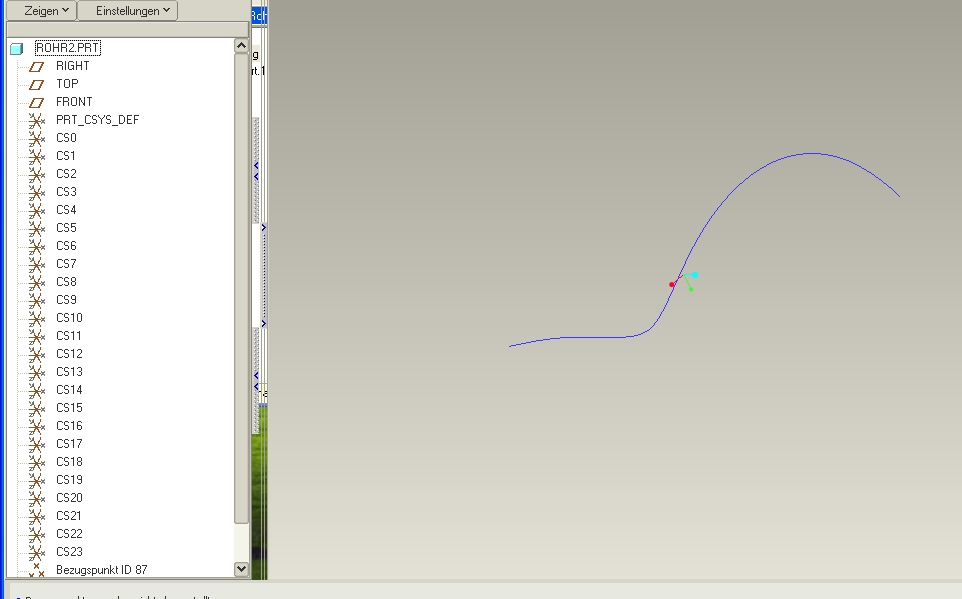

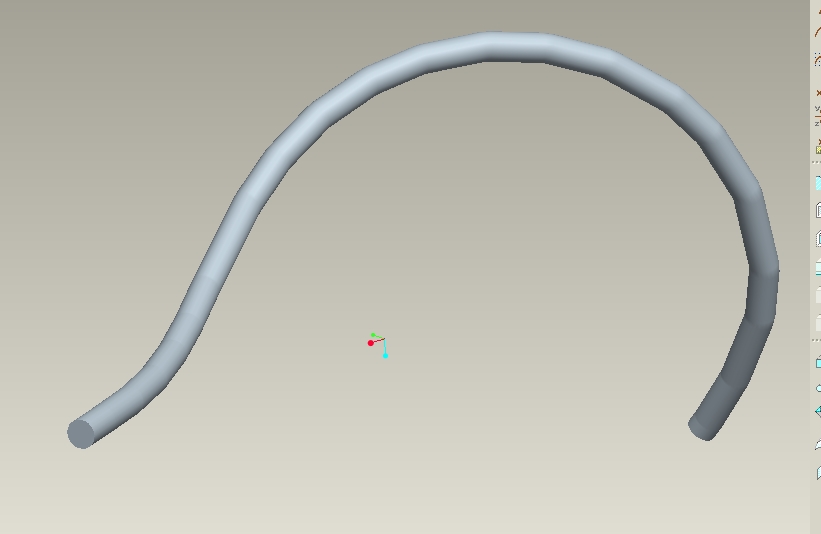

Ich habe über Punkte eine Kurve (kurve.jpg) erzeugt und versucht einen Volumenkörper (Rohr.jpg) mit Hilfe des Werkzeuges Spezial/Rohr zu erzeugen. Das Ergebnis sieht nicht besonders gut aus.
Könnt ihr mir einen Tip geben wie sich Rohr verbessern lässt?

Natürlich habe ich schon im Forum gesucht aber auch keine richtige Lösung gefunden. Vielleicht ist der Ansatz mit Spezial/Rohr schon falsch aber ich bin fast 5 Jahre aus der Übung und deshalb mit den anderen Werkzeugen (Definitionen) nicht mehr vertraut.
Prog.: WF1

Danke im Voraus.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Dartseinstl.jpg Dartseinstl2.jpg

Hallo THeyder,

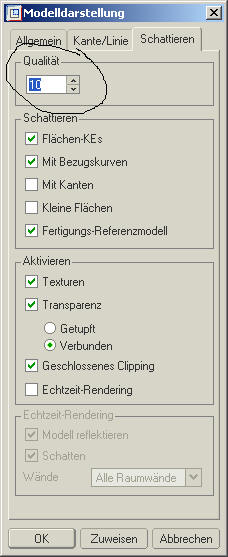

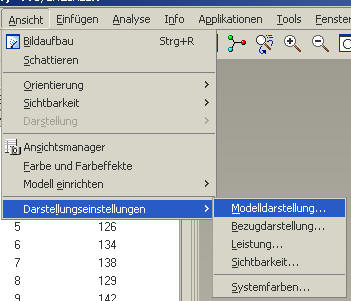

das dürfte an Deiner Grafikeinstellung liegen. Wenn Du die Schattierungsqualität hochschraubst, sollten die Knicke weg sein.
Alternativ könntest Du auch den "variabel gez. Schnitt" nehmen, brauchst dazu aber eine Skizze.
Das normale "Ziehen" mag keine Kurven, die irgendwie im Raum anfangen.

Aber das Rohr tut ja und erlaubt Dir gleich Durchmesser und Wandstärke einzugeben. Warum also nicht.

------------------
Gruß,
:cybernuth:



Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo cybernuth,
wie angegeben habe ich die Grafikeinstellung verbessert, ohne Erfolg.
Das Werkzeug Spezial/Rohr bietet noch einen Biegeradius an zu verändern aber auch das hat keine Wirkung.
Die Fkt. "variabel gez. Schnitt" hat dagegen wunderbar funktioniert.

Jetzt komme ich hoffentlich weiter.
Herzlichen Danke!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo THeyder,
der Biegeradius ist dann wichtig, wenn Du das Rohr über Koordinatenpunkte erzeugst. Dann wird automatisch an jedem Knick eine solche Biegung erzeugt.

Warum die Knicks im Rohr bleiben... kann ich so nicht sagen.
Wenn Du das Teil mal einstellst, schaue ich es mir gerne an.

------------------
Gruß,
:cybernuth:

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

und wie fertigt ein Monteur das? es gibt ja "nur" Bögen und Rohre...

------------------
Gruß Oschi
alles wird gut...und ich bin nicht Schuld!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

...schon klar.
Ich kann mit dem Rohr Feature aber auch einen Schlauch basteln. Der unterliegt diesen Einschränkungen nicht.

------------------
Gruß,
:cybernuth:

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ja, entschuldige. Das ist mir beim Absenden des Beitrages auch aufgefallen.

------------------
Gruß Oschi
alles wird gut...und ich bin nicht Schuld!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


hallo THeyder
also, ich selbst hab das mit dem Rohr letzte Woche auch schon mal versucht. Der unterschied ist vermutlich, dass die Punkte sozusagen durch eine Linie verbunden sind (und die Übergänge einfach verrundet), und nicht Durch einen Spline...
ich erkenne aus deinem Modellbaum, dass du Dir einzelne Koordinatensysteme erzeugt hast. Und daraufhin diese Spline-Kurve erzeugt hast woraus Du Dir dann das Rohr erzeugst...Sozusagen müsstest du für das Rohr-KE die Kurve auswählen, und nicht die Punkte.
Also, meine Vorgehensweise war, diese Punkte über das Versatzkoordinatensystem-Bezugspunkt-Tool zu definieren (dann wird der Modellbaum auch kürzer), und danach Direkt das Rohr-KE einfügen (ohne diese Kurve)...

Jedoch hatte ich hier das Problem dass mir hier automatisch eine Kurve erzeugt wurde, welche ich nicht ausblenden kann (Folienbaum, in der Zeichnung??)...gute Gelegenheit mal das Forum um Rat zu bitten...
Gruß
Danny

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von THeyder:
Hallo zusammen,
ich benötige eure Hilfe.
Ich habe über Punkte eine Kurve (kurve.jpg) erzeugt und versucht einen Volumenkörper (Rohr.jpg) mit Hilfe des Werkzeuges Spezial/Rohr zu erzeugen. Das Ergebnis sieht nicht besonders gut aus.
Könnt ihr mir einen Tip geben wie sich Rohr verbessern lässt?

Natürlich habe ich schon im Forum gesucht aber auch keine richtige Lösung gefunden. Vielleicht ist der Ansatz mit Spezial/Rohr schon falsch aber ich bin fast 5 Jahre aus der Übung und deshalb mit den anderen Werkzeugen (Definitionen) nicht mehr vertraut.
Prog.: WF1

Danke im Voraus.

---

Hallo wenn du #Einfügen Spezial Rohr machst, ziehst du das Rohr ja über deine kurve. Diese hast du aus Punkten erzeugt, somit macht Dir das Rohr an jedem Punkt eine Biegung mit dem Radius, den du ausgewählt hsat. Deswegen dürften die Knicke im Rohr sein. Ansonsten würd ich das mit einem Zug-KE machen. Dann hast du einen Körper entlang deiner Kurve als "Schlauch" und nicht als geknicktes Rohr.

HTH
So long
Jochen

------------------

Wer Rechtschreibfehler fälscht oder gefälschte Rechtschreibfehler ob bewusst oder unbewusst in Umlauf bringt wird  mit einem "langen Scheid" bestraft.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo zusammen,
erst einmal herzlichen Dank für die vielen Vorschläge.
Ich habe jetzt mein Rohr mit der Funktion ZUG-KE mit variablen Schnitt erzeugen können (siehe Anhang).
>Die Funktion Spezial/Rohr habe ich jetzt verstanden zumindest was den Biegeradius betrifft. Klar, wenn ich PRO/E zwinge an jedem Knick bzw. Punkt einen Radius zu erzeugen macht es das auch. Sieht dann halt scheußlich aus. Also ist die Funktion nicht so geeignet.
>D_A  Sicher gibt es noch eine elegantere Methode als zig Koordinatensysteme (Gerade mal 23) zu erzeugen, daraufhin Punkte und durch die eine Kurve. Ich habe nur x,y,z Koordinaten zur Verfügung und müßte den Versatz erst ausrechnen.....
Zu diesem Thema erst einmal herzlichen Dank an Alle.

Jetzt muß ich noch mein "jungfräuliches" Wildfire 1 für den normalen Gebrauch fit machen. Ihr wisst schon config.pro, Materialdatenbank, Zeichnungseinstellung etc.
Lang ist es her (5 Jahre) aber irgendwie werde ich es schon hin kriegen. Oder gibt es das schon irgendwo (nicht hoch spezialisiert)?

Gruß Torsten

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---



Zitat:

---

Original erstellt von THeyder:
>Die Funktion Spezial/Rohr habe ich jetzt verstanden zumindest was den Biegeradius betrifft. Klar, wenn ich PRO/E zwinge an jedem Knick bzw. Punkt einen Radius zu erzeugen macht es das auch. Sieht dann halt scheußlich aus. Also ist die Funktion nicht so geeignet.

---

Doch, es ist geeignet, wenn man keinen Biegeradius verwendet. Dann wird ein Spline durch die Punkte gezogen, den man an den Enden noch anpassen kann. Damit wird dann die Schlauchverlegung ermöglicht.


Zitat:

---

Ich habe nur x,y,z Koordinaten zur Verfügung und müßte den Versatz erst ausrechnen.....

---

Du weißt aber schon, dass man Punkte mittels der drei Koordinaten im Raum bestimmen kann und somit auch modellieren?


Zitat:

---

Lang ist es her (5 Jahre) aber irgendwie werde ich es schon hin kriegen. Oder gibt es das schon irgendwo (nicht hoch spezialisiert)?

---

Bei INNEO gibt es entweder die Startup-Tools gegen Bezahlung (bei kommerzieller Nutzung) oder die Konfiguration für lau (die aber noch entsprechend angepaßt werden muß, weil die sich natürlich auch teilweise auf die Tools bezieht)

------------------
Gruß
Udo                Keine Panik, Du arbeitest mit Pro/E! Und Du hast cad.de gefunden!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

rohr.jpg rohr2.prt.txt

Hallo CAD-Mitglieder,

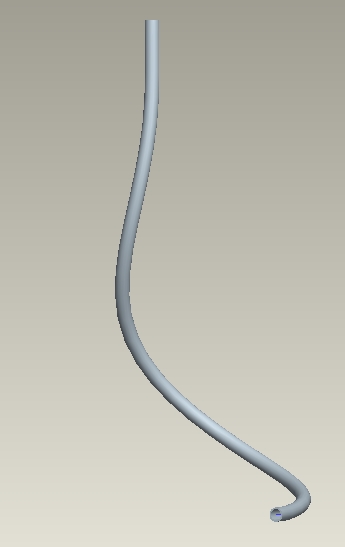

ich habe jetzt das Rohr (rohr.jpg) erzeugen können und versuche jetzt die Orientierung des Rohrausgangs zu ermitteln. Ich hatte gehofft mit Koordinatensystem (Ausrichtung Ebene und Achsenkreuz im Punkt PNT23 aber irgendwie will mir das nicht gelingen.
Rohreingang bezeichne ich den geraden Teilabschnitt (PNT0-2).

Habt Ihr eine Idee?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo

Ja....
Die erste Ebene geht durch die Stirnfläche.

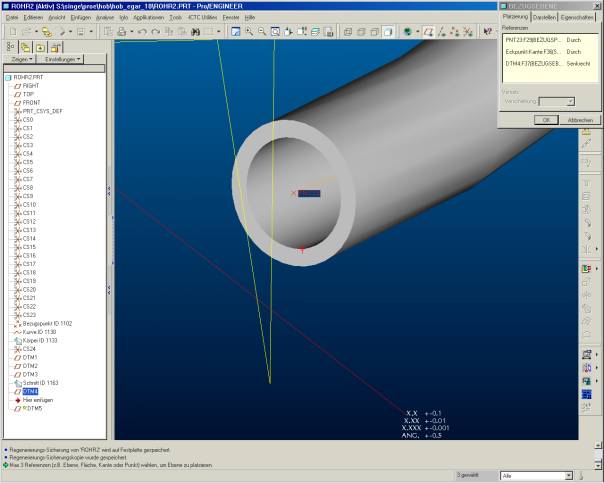

Die zweite Ebene geht durch P23 und den Punkt auf der Kante. (Ist ein wenig schwierig zu finden, aber sieh mal das Bild an)
Die dritte Ebene geht durch P23 und senkrecht zu den beiden Vorgängern.
Habe leider kein WF1, deshalb die Beschreibung.

Gruß
OLaf

------------------


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Olaf,
das Bild sieht gut aus und ist auch nachvollziehbar.
Der Haken ist, ich bekomme immer nur eine einzige Referenz hin!
Eine Erweiterungsmöglichkeit wie "durch Pkt" oder "senkrecht zu"
kann ich nicht definieren!?

Hat jemand zufällig WF1 zur Hand und kann bzg. der Referenzierung helfen?

Gruß Torsten

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo

strg-Taste gedrückt halten und mehere wählen ist möglich.

Gruß
Olaf

------------------


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ja, hat geklappt.

Danke
